【熱靜力波紋管式蒸汽疏水閥】派司克品牌.質量保證，派司克閥業全方面介紹『STB熱靜力波紋管式蒸汽疏水閥』相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及疏水閥產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列熱靜力波紋管式蒸汽疏水閥。
熱靜力波紋管式蒸汽疏水閥產品簡述：
該
波紋管式蒸汽疏水閥根據閥腔內溫度變化形成波紋管內感溫液體的汽化或冷凝，波紋管的內壓變化而驅使波紋管帶動閥芯作移動啟閉閥座孔，達到阻汽排水。蒸汽
疏水閥的熱敏元件為注滿易揮發液體的波紋管，啟閉閥門。

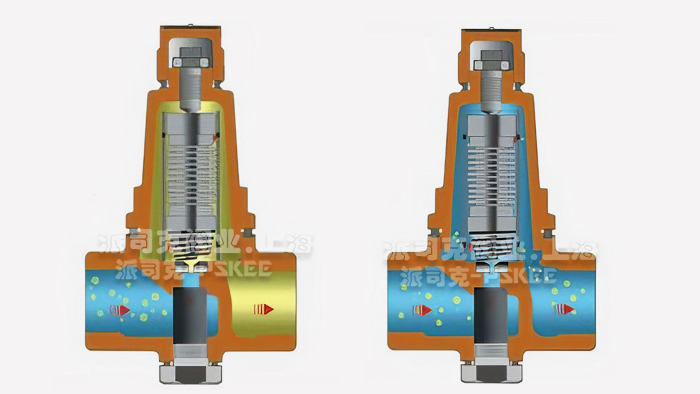

熱靜力波紋管式蒸汽疏水閥工作原理：
1.當裝置啟動時，空氣進入疏水閥,閥芯在彈簧的彈力下處于開啟位置。
⒉緊接著冷凝水進入疏水閥，在低溫狀態下，波紋管元件內的感溫液體處于冷凝狀態,閥芯開啟，迅速排放冷凝水。
3.熱凝水進入疏水閥，波紋管內的感溫液體隨著溫度的升高開始蒸發膨脹,內壓增加使波紋管元件伸長，帶動閥芯向關閉方向移動，溫度達到飽和溫度之前，閥芯關閉閥門。
4.積存在閥內的熱凝水慢慢冷卻降溫后，波紋管元件因內壓減小而收縮，帶動閥芯開啟閥門，繼續排放凝結水，由于閥前始終存有熱凝水，形成汽水分離，無蒸汽泄漏。
熱靜力波紋管式蒸汽疏水閥結構特點：
1、排水溫度可以調節在70-100度之間，使用方便。
2、能夠阻止高溫凝結水的排放，沒有噪音，蒸汽壓力的小波動沒有影響使用。
3、結構簡單，安裝方便，隨意。
4、通過增加波紋管直徑提高凝結水的排量。
5、具有良好的排空性能，不怕凍，零泄漏，背壓率達到75%以上。
熱靜力波紋管式蒸汽疏水閥技術參數：
|
公稱壓力
|
PN16
|
PN25
|
PN40
|
|
防氣阻功能
|
波紋管自控
|
波紋管自控
|
波紋管自控
|
|
PMA允許壓力
|
1.6Mpa(38℃)
|
2.5Mpa(38℃)
|
4.1Mpa(38℃)
|
|
PMO工作壓務
|
1.3Mpa(315℃)
|
2.0Mpa(200℃)
|
2.5Mpa(200℃)
|
|
TMA允許溫度
|
300℃(1.1Mpa)
|
300℃(1.1Mpa)
|
300℃(2.6Mpa)
|
|
TMO工作溫度
|
250℃(1.1Mpa)
|
250℃(1.1Mpa)
|
250℃(1.6Mpa)
|
熱靜力波紋管式蒸汽疏水閥主要材料表：
|
序號
|
名稱
|
材料
|
|
1
|
尾螺
|
Q235
|
|
2
|
墊片
|
PTFE
|
|
3
|
濾網
|
304
|
|
4
|
墊片
|
H62
|
|
5
|
封 圈
|
304
|
|
6
|
彈簧
|
304
|
|
7
|
閥體
|
WCB
|
|
8
|
波紋管
|
304
|
|
9
|
螺帽
|
Q235
|
|
10
|
封圈
|
304
|
|
11
|
墊片1
|
PTFE
|
|
12
|
調節螺桿
|
304
|
|
13
|
橡膠因病
|
橡膠
|
|
14
|
銅螺母
|
H62
|
|
15
|
套
|
304
|
熱靜力波紋管式蒸汽疏水閥產品性能：
1.不銹鋼波紋管堅固耐用，半球形閥芯與不銹鋼閥座耐腐蝕，使用壽命長。
2.不受震動、蒸汽壓力波動和水。
3.可任意角度安裝，不受安裝方位限制并且排空氣性能優良。
4.結構簡單，并節省過濾器裝置，方便安裝和維護。

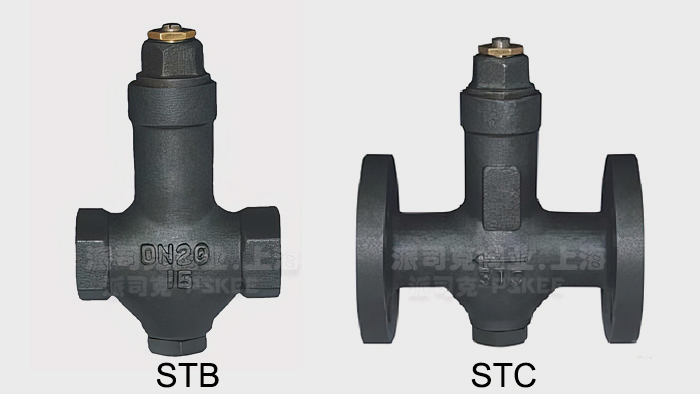

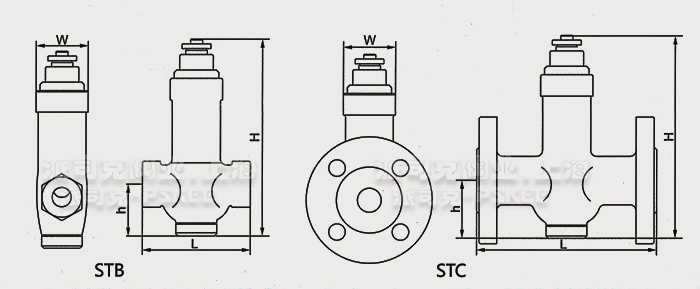

熱靜力波紋管式蒸汽疏水閥STC外形尺寸表：
|
STC外形尺寸
|
口徑（DN）
|
L
|
H
|
h
|
w
|
|
15
|
150
|
117
|
43
|
43.5
|
|
20
|
150
|
165
|
48
|
43.5
|
|
25
|
160
|
170
|
53
|
43.5
|
|
32
|
230
|
136
|
72
|
47.5
|
|
40
|
230
|
136
|
72
|
47.5
|
|
50
|
230
|
235
|
82
|
50
|
|
65
|
230
|
235
|
82
|
61.5
|
|
80
|
310
|
200
|
113
|
75
|
|
100
|
310
|
200
|
113
|
155.5
|
熱靜力波紋管式蒸汽疏水閥STB外形尺寸表：
|
STB外形尺寸表
|
口徑（DN）
|
L
|
H
|
h
|
W
|
|
15
|
90
|
117
|
43
|
43.5
|
|
20
|
100
|
117
|
48
|
47.5
|
|
25
|
150
|
117
|
48
|
50
|
|
32
|
140
|
136
|
72
|
61.5
|
|
40
|
140
|
136
|
72
|
61.5
|
|
50
|
160
|
152
|
82
|
75
|

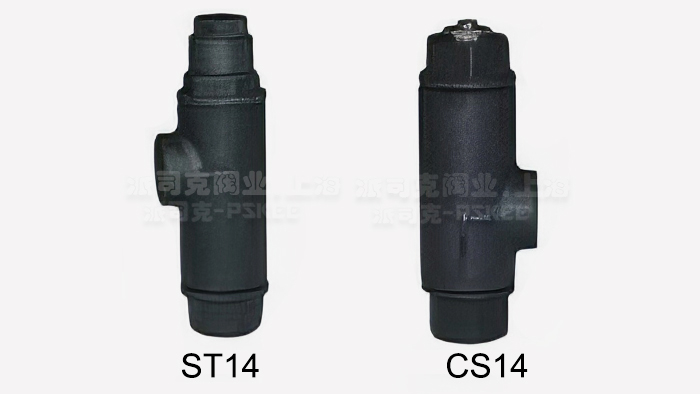

熱靜力波紋管式蒸汽疏水閥CS14外形尺寸表：
|
CS14外形尺寸表
|
口徑（DN）
|
L
|
H
|
h
|
W
|
ST外形尺寸
|
口徑（DN）
|
L
|
H
|
h
|
W
|
|
15
|
35
|
176
|
92
|
49
|
15
|
35
|
150
|
63
|
49
|
|
20
|
35
|
176
|
92
|
49
|
20
|
35
|
150
|
63
|
49
|
|
25
|
47
|
190
|
102
|
57
|
25
|
47
|
165
|
71
|
57
|
熱靜力波紋管式蒸汽疏水閥產品用途：
該熱靜力波紋管式蒸汽疏水閥能充分利用熱能，適用于蒸汽伴熱管線，是低溫排水的環保型現熱疏水閥。屬熱靜力型中的一種產品。閥內感溫元件中裝有感溫劑、飽和劑、穩定劑和填充劑組成的感溫混和物．利用其對溫鷹的熱脹冷締殛?duì)顟B(tài)變換，使得閥門自動關閉或開啟，從而達到阻汽排水之目的。然后可在此范圍內根據情況要求用調節螺釘進行調節。注：因波紋管式疏水閥屬于熱靜力（溫控）疏水閥，執行GB/T12251相關規定，出廠前都經過試驗介質為蒸汽，熱凝結水（熱水）的動作試驗和排水溫試驗。
·熱靜力波紋管式蒸汽疏水閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·熱靜力波紋管式蒸汽疏水閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·熱靜力波紋管式蒸汽疏水閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·熱靜力波紋管式蒸汽疏水閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·熱靜力波紋管式蒸汽疏水閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
