【膜盒式蒸汽疏水閥】派司克品牌.質量保證，派司克閥業全方面介紹『CS46H膜盒式蒸汽疏水閥』相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列膜盒式蒸汽疏水閥。
膜盒式蒸汽疏水閥產品簡述：

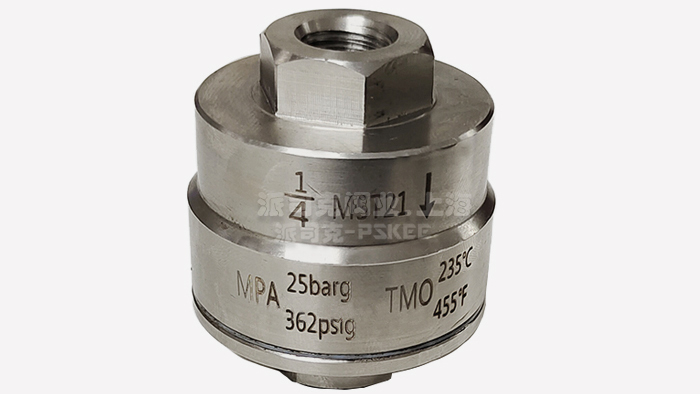

膜盒式蒸汽疏水閥主要作元件金屬膜盒，膜盒內根據熱脹冷縮原理開啟和關閉閥門。
疏水閥廣泛用于蒸汽主管線、伴熱管線、干燥器和工業加熱蒸汽設備系統，供熱采暖片是理想的選擇。
膜盒式蒸汽疏水閥工作原理：
膜盒式疏水閥根據腔內溫度的變化是成波紋管內感溫液體的汽化或冷凝，波紋管的內壓變化而驅使波紋管帶動閥芯作移位啟閉閥座孔，達到阻汽排氣閥。
膜盒式蒸汽疏水閥技術參數：
|
公稱壓力
|
PN16
|
PN25
|
PN40
|
|
防氣阻功能
|
波紋管自控
|
波紋管自控
|
波紋管自控
|
|
PMA允許壓力
|
1.6Mpa(38℃)
|
2.5Mpa(38℃)
|
4.1Mpa(38℃)
|
|
PMO工作壓務
|
1.3Mpa(315℃)
|
2.0Mpa(200℃)
|
2.5Mpa(200℃)
|
|
TMA允許溫度
|
300℃(1.1Mpa)
|
300℃(1.1Mpa)
|
300℃(2.6Mpa)
|
|
TMO工作溫度
|
250℃(1.1Mpa)
|
250℃(1.1Mpa)
|
250℃(1.6Mpa)
|
膜盒式蒸汽疏水閥結構特點:
1、結構簡單，維護方便。
2、部件全部采用合金處理不銹鋼，耐磨耐氣蝕，使用壽命長。
3、排空能力強，排水迅速，安裝方式隨意。
4、可以實現多個膜盒組合，使用于大排量場合。
5、零泄漏，背壓率達到75%以上。

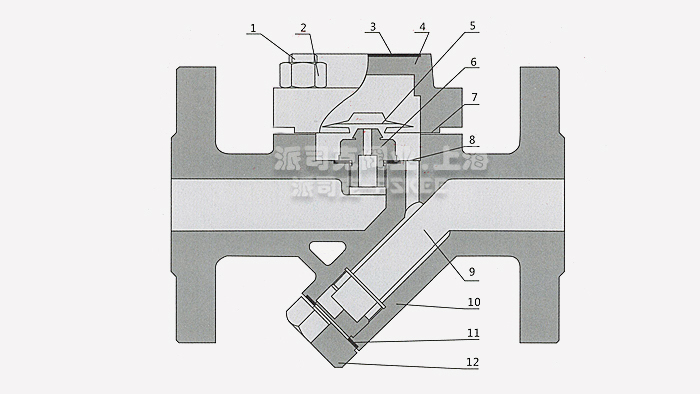

膜盒式蒸汽疏水閥主要材料表：
|
序號
|
名稱
|
材料
|
|
1
|
螺柱
|
35CrMoA
|
|
2
|
螺母
|
45
|
|
3
|
標牌
|
304
|
|
4
|
閥蓋
|
WCB
|
|
5
|
雙金屬片膜盒
|
304
|
|
6
|
雙金屬片膜盒密封座
|
304
|
|
7
|
石墨墊圈
|
石墨
|
|
8
|
墊片
|
H62
|
|
9
|
濾網
|
304
|
|
10
|
閥體
|
WCB
|
|
11
|
墊片
|
H62
|
|
12
|
螺堵
|
Q235
|
膜盒式蒸汽疏水閥產品性能：
1.膜盒式疏水閥啟閉動作靈敏、可靠、自動排空氣性能好，能確保加熱流升溫快。
2.在低溫環境中不怕凍、防水擊、耐過熱
3.體積小，重量輕，并且任何方式均可安裝。
4.在很少冷凝水形成的工況下，都無新鮮蒸汽泄漏。
膜盒式蒸汽疏水閥產品用途：
膜盒式疏水閥是目前廣泛的實用，節能環保開疏水閥，是供熱流中蒸汽主管線，小型加熱設備和石化行業的物料伴熱，閥料伴熱的疏水閥之一。

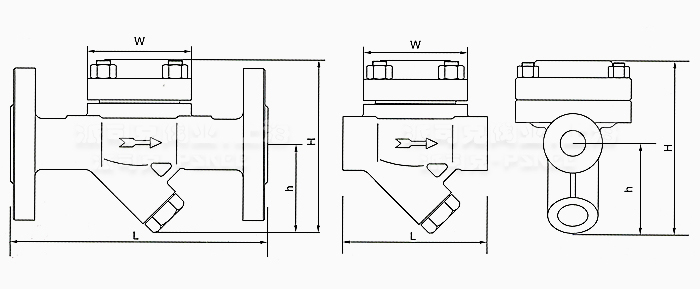

膜盒式蒸汽疏水閥外形尺寸表：
|
CS46膜盒式疏水閥外形尺寸表
|
口徑（DN）
|
L
|
H
|
h
|
W
|
CS16膜盒式疏水閥外形尺寸表
|
口徑（DN）
|
L
|
H
|
h
|
W
|
|
15
|
150
|
62
|
58
|
72
|
15
|
100
|
62
|
58
|
72
|
|
20
|
150
|
62
|
58
|
72
|
20
|
100
|
62
|
58
|
72
|
|
25
|
160
|
62
|
58
|
72
|
25
|
120
|
62
|
58
|
72
|
|
32
|
230
|
87
|
65
|
95
|
32
|
150
|
87
|
68
|
95
|
|
40
|
230
|
87
|
65
|
95
|
40
|
160
|
87
|
68
|
95
|
|
50
|
203
|
87
|
65
|
95
|
50
|
160
|
87
|
68
|
95
|
注：因膜盒式蒸汽疏水閥屬于熱靜力（溫控）疏水閥，執行GB/T 12251相關規定，出廠前都經過試驗介質為蒸汽，熱凝結水（熱態）的動作試驗和排水溫度試驗。

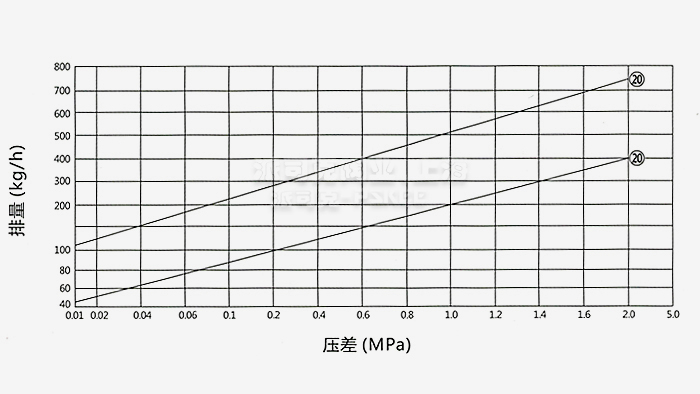

注：1.圖中曲線標注的編號（4.812等）代表相應工作壓差下的排理及閥座代號
2.壓力是指疏水閥的入口端與出口端的壓力差。
膜盒式蒸汽疏水閥選型主要依據：
1、凝結水負荷（排液量）kg/hkg/h
2、工作壓力MPa
3、工作壓差MPa
4、閥體材料和公稱壓力
5、連接方式及尺寸
6、應用場合和蒸汽類型
*凝結水負荷的選用倍率一般為1.5-2之間
膜盒式蒸汽疏水閥使用和保養:
1、疏水閥正確安裝和維護正確是能否滿足工況所需。
3、在安裝前須清洗管路，除去雜物。
4、波紋管式蒸汽疏水閥前應有1-2米不必保溫。
5、疏水閥應安裝在管道的低點，流向與閥體上標注的方向一致。
6、正確安裝后，再緩慢開啟疏水閥前的閥門，使其逐漸升溫至正常狀態。
·膜盒式蒸汽疏水閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·膜盒式蒸汽疏水閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·膜盒式蒸汽疏水閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·膜盒式蒸汽疏水閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·膜盒式蒸汽疏水閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
