【氣動角式排泥閥】派司克品牌一體化解決方案，立洛閥業全方面介紹『J644X氣動角式排泥閥』相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及排泥閥產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列氣動排泥閥。

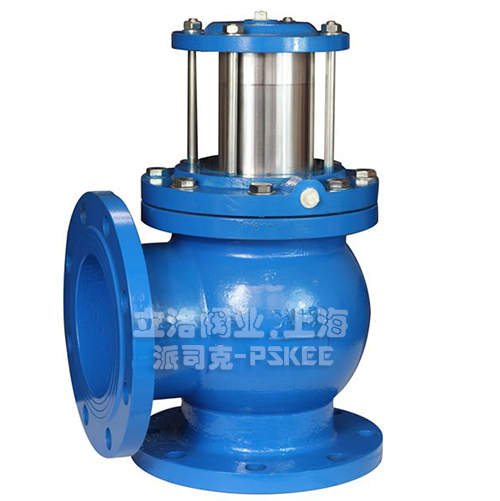

氣動角式排泥閥產品簡述：
氣動角式
排泥閥是一種由液壓源或氣動源作執行機構的角型截?cái)囝愰y門。通常成排安裝在沉淀池底部外側壁，用以排除池底沉淀的泥砂和污物。角式排泥閥密封性能好，經久耐用，閥門密封副亦為橡膠密封，無泄漏。
氣動排泥閥還可通過電動二位四通換向電磁閥實現遠程控制。操作方便，便捷可靠。本產品用于自來水公司或其它公司各類水池，安裝在池外排除池內泥沙。
氣動角式排泥閥工作原理：
氣動角式排泥閥有閥體，上下隔膜腔、膜片、閥桿組成。上下隔膜腔作用為液體工具，液體氣體作為動力，膜片、閥桿作為開關。開啟只需通電很快可打開閥板。此氣動排泥閥須利用手動換向閥或電磁閥可遠距離控制排泥閥開關。該快開排泥閥密封強、開關性能好、檢修方便，使用壽命可達多年以上，保質期為十八個月。
氣動角式排泥閥產品特點：
氣動角式排泥閥主要特點是采用雙室隔膜傳動機構替代活塞式，無運動磨損，壽命長。主要用途是它安裝在各類沉淀水池的底部外壁外，用以排除池底的泥沙及污物。
1.氣動排泥閥采用雙室隔膜傳動機替代活塞式閥門；無運動磨損，不會因雜質而產生漏水，對泥沙淤積不敏感，不需要潤滑，無機械磨捐產生。
2.氣動角式排泥閥密封性能好，采用襯膠閥板，閥座采用斜度開口不易沉積泥沙雜質。
3.驅動介質壓力低，無需另高加壓壓泵或空壓機，采用手動換向閥或電磁四通換向閥集中控制，控制操作方便。
4.經久耐用，使用壽命長。
氣動角式排泥閥技術參數：
1、工作壓力: 0.6-1.0Mpa
2、介質：水、污水、油品
3、使用溫度： 0~80℃
4、隔膜式工作液：氣、清水
5. 動作壓力：0.2Mpa

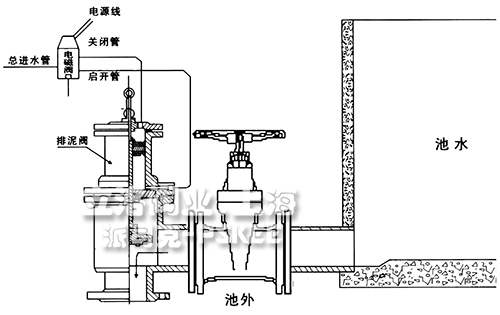

氣動角式排泥閥安裝注意事項：
1.排泥電磁閥不能長時間處于通電狀態。
2.排泥電磁閥不能浸入水中。
3.使用工作電壓為220V電磁閥時，就采取保護措施。
4.使用非清水（空氣）作壓力時，進入膜片室下腔就加裝過濾器。
5.主閥前須安裝檢修閥。
6.隔膜式驅動壓力：0.15~0.5Mpa
7.清理排泥閥池內的殘留固體物質。

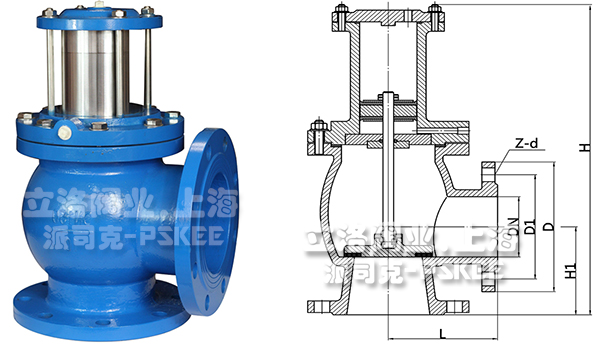

氣動角式排泥閥外形尺寸表：
|
口徑（DN）
|
D
|
D1
|
Φ
|
L
|
H1
|
H
|
Z-Φ
|
進液接管
|
|
80
|
195
|
160
|
210
|
135
|
115
|
330
|
4*18
|
1/2
|
|
100
|
215
|
180
|
240
|
145
|
125
|
360
|
8*18
|
1/2
|
|
150
|
280
|
240
|
315
|
185
|
155
|
450
|
8*23
|
1/2
|
|
200
|
332
|
295
|
400
|
220
|
185
|
545
|
8*23
|
1/2
|
|
250
|
390
|
350
|
460
|
250
|
215
|
610
|
12*23
|
1/2
|
|
300
|
440
|
400
|
555135
|
280
|
240
|
680
|
12*23
|
1/2
|
氣動角式排泥閥調試步驟：
1.檢查氣動角式排泥閥控制管的安裝方式是否與說明書中的相同。 2.檢查電磁閥的技術參數是否符合要求，通電為打開，斷電為關閉。 3.檢查各螺栓、管件以有接頭是否堅固、可靠。4.給控制管路通介質。5.氣動排泥閥主閥通水，保持控制管路介質，電磁閥通電主閥打開，電磁閥斷電主閥關閉。

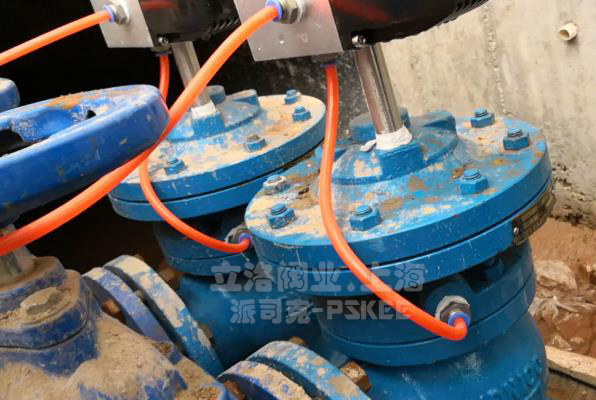

氣動角式排泥閥產品應用：
氣動角式排泥閥的適用介質為原生污水，介質的溫度一般應小于50℃，用于水處理工廠做為排放水池內的污泥及廢水�？扉_(kāi)排泥閥為角型結構，內部的尼龍強化橡膠隔膜，可供長期使用排泥閥。
·氣動角式排泥閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·氣動角式排泥閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質保卡"，產品并帶有"說明書""檢驗報告"等相關說明。
·氣動角式排泥閥解決方案：
立洛公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·氣動角式排泥閥售后保障：
立洛公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
立洛公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·氣動角式排泥閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
