【手動管夾閥】派司克品牌.質量保證，派司克閥業全方面介紹GJ41X手動管夾閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及手品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列手動管夾閥。

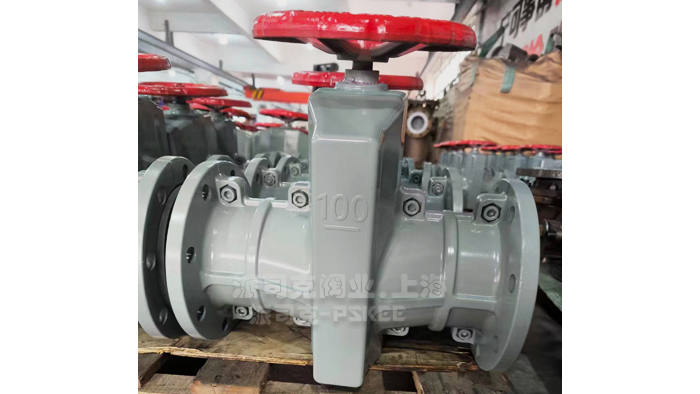

手動管夾閥產品簡述：
手動管夾閥又名鋁合金夾管閥由左右鋁合金閥體，橡膠管套、大小閥桿、上下閘板、導柱等零件組成。
管夾閥系列產品因其體積小、重量輕，閥體及一切配件均有耐腐蝕性能，在各個運行中工業中皆受到好評。本產品特點：適用受浸蝕的環境下，保持正常工作。防止內泄外漏。
手動管夾閥工作原理：
當管夾閥順轉手輪時，使大小閥桿同事帶動上下閘板、壓縮管套進行關閉，反之即行開啟。這樣，閘板在導柱之間上下往復完成閥門開閉工作。因橡膠管套承受力小，所以在開閉是，操作人員旋轉手輪只要感到適當?shù)靥帲_(dá)到開閉點，切勿盡力多人輔助，不可用其他工具開閉 。
手動管夾閥主要材料：
|
名稱
|
材料
|
|
閥體
|
鋁合金、鑄鐵、鑄鋼
|
|
橡膠套管
|
橡膠
|
|
大小閥桿
|
鑄鋼、碳鋼
|
|
壓板
|
鑄鐵
|
|
拉桿
|
鑄鐵
|
|
托架
|
球墨鑄鐵
|
|
手輪
|
鑄鐵
|
手動管夾閥結構特點：
管夾閥耐磨、防腐、抗凍、密封性能好，只須更換膠套即完好如新，閥體可長期使用，壽命長。驅動方式有手動、氣動、電動等多種方式，也可按客戶需求定制非標產品。
手動管夾閥橡膠材料使用范圍：
|
橡膠名稱及代號
|
適用溫度
|
適用介質
|
|
丁基像膠（B級）（IIR）
|
≤120℃
|
85%硫酸、鹽酸、氫氟酸、磷酸、苛性堿和多種脂類等
|
|
橡膠（NR）
|
≤100℃
|
凈化水、無機鹽、稀釋無機酸等。
|
|
三元乙丙橡膠（EPDF）
|
≤120℃
|
具有天燃橡膠相似的耐酸堿性能，用于低壓力蒸汽、熱水、冷水性能良好。
|
|
氯丁橡膠（CR）
|
≤85℃
|
耐酸、耐堿、耐油和非溶劑，耐磨性?xún)?yōu)于橡膠。
|
|
丁睛橡膠（）
|
≤85℃
|
耐油耐磨，其耐酸性能與橡膠相似。
|
|
氟橡膠
|
≤150℃
|
具有類似氟塑料的耐磨腐蝕性能，在濃酸、強氧化性能中及穩定，在有機溶劑和堿溶液中穩定。
|

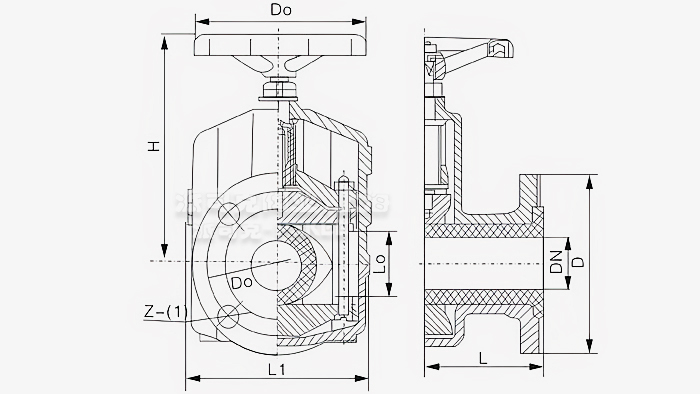

手動管夾閥產品結構：
鋁合金管夾閥由左右閥體，橡膠管套、大小閥桿、上下閘板、導柱等零件組成。工作原理：當順轉手輪時，使大小閥桿同時帶動上下閘板，壓縮管套，進行關閉，反轉即行開啟，這樣，閘板在導柱之間上下往復完成閥門開閉工作。另外，因橡膠管套承力，因此在開關時，操作人員旋轉手輪時只要感到適量抵觸，均己達到開閉點，切勿盡力或多人輔助，不可用其他工具開閉。
手動管夾閥外表尺寸表：
|
工作壓力
|
公稱通徑
|
L
|
L1
|
Lo
|
D
|
D1
|
Do
|
H
|
Z-Φ
|
重量
|
|
0.6
|
25
|
142
|
124
|
31
|
115
|
85
|
120
|
150
|
4-14
|
3
|
|
32
|
160
|
145
|
40
|
140
|
100
|
140
|
174
|
4-18
|
4.5
|
|
40
|
180
|
157
|
50
|
150
|
110
|
140
|
186
|
4-18
|
5.5
|
|
50
|
210
|
160
|
60
|
160
|
125
|
160
|
205
|
4-18
|
7.5
|
|
65
|
250
|
199
|
74
|
180
|
145
|
160
|
238
|
4-18
|
9.0
|
|
80
|
300
|
222
|
88
|
195
|
160
|
200
|
241
|
4-18
|
13.5
|
|
100
|
350
|
250
|
106
|
215
|
180
|
240
|
301
|
8-18
|
20
|
|
125
|
430
|
318
|
314
|
245
|
210
|
280
|
360
|
8-18
|
27.5
|
|
150
|
500
|
350
|
158
|
280
|
240
|
320
|
405
|
8-23
|
43
|
|
0.4
|
200
|
650
|
446
|
206
|
335
|
295
|
560
|
545
|
8-23
|
85
|
|
250
|
800
|
516
|
256
|
395
|
350
|
560
|
632
|
12-23
|
138
|
|
300
|
950
|
562
|
304
|
445
|
400
|
520
|
741
|
12-23
|
195
|
手動管夾閥適用范圍：
管夾閥適用于化工，石油、發電、堿廠、選礦、水泥、選煤、非金屬等行業，可快速控制管路濃度砂粒狀流量與截止。手動管夾閥使用介質有紙漿、污水、礦渣、煤渣、泥沙等。適用溫度-30-85,更高溫度另行定制。
手動管夾閥（夾管閥）在當代工業中，常有一些含有顆粒、粉末、纖維、粘漿等磨損性物質的固體或液體產品經由管道輸送，或者一些化學過程中帶有腐蝕性的介質時。
·手動管夾閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·手動管夾閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·手動管夾閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·手動管夾閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·手動管夾閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
