【鋁合金
管夾閥】派司克品牌.質量保證，派司克閥業全方面介紹
鋁合金管夾閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列鋁合金管夾閥。
鋁合金管夾閥產品簡述：
鋁合金管夾內襯套膠管按內襯套規格尺寸而設計，雙層分隔式加強網布筋設計工藝。增加內襯套的回彈力，延長產品壽命。介質流通暢、摩擦阻力小、無泄漏、不發生阻塞以及自身重量輕是氣動式夾管閥重要的優點。
鋁合金管夾閥產品結構：
·所有的鋁合金管夾閥的外殼均呈扁平的橢圓形，因此保證了較低的壓縮空氣消耗，這不僅意味著可以節省能源，而且同時也確保了氣動管夾閥預定的唇形彎折方向。
·預定的唇形彎折方向不僅可以保證地關斷介質流，而且，即便有較大的固體顆粒也可被內襯套包覆，并使其全關斷。
·在氣動管夾閥的安裝說明書中，有對各種內襯套更換工作的說明，更換內襯套的工作簡便易行，因此維護成本低。
鋁合金管夾閥產品特點：
鋁合金管夾閥是利用閥體同橡膠管套間的水壓或氣壓使管套變形合攏將流體截?cái)唷?br />
1、無壓力損失、無堵塞、無泄露、防水撞沖擊。
2、適用于含顆粒的液--固及氣--固二相流。
3、橡膠管套帶有纖維增強結構，耐磨。
鋁合金管夾閥技術參數：
閥體：鑄鋁、鑄鐵、鑄鋼
口徑范圍：鑄鐵DN25~200 鑄鋁DN25~300 鑄鋼DN25~300
連接方式：法蘭連接
管套材質及溫度范圍: 天然橡膠-5~80。C三元乙丙膠-5~120。C
食品：食品天然橡膠管套
控制介質： 壓縮空氣或壓力水
操作方式： 手動、氣動、電動
鋁合金管夾閥工作原理:
當壓縮空氣或液體（為2 bar的壓差）進入到鋁合金管夾閥時，回彈力的內襯套被壓縮。閥體的結構確保了內襯套的唇形自由閉合。由此確保了介質流可靠地關斷，同時也提高了內襯套的使用壽命。
在這種情況下，鋁合金夾管閥被關閉，從而使得介質流可以被關斷。工作壓力根據公稱通徑而定，范圍為2-6 bar。當壓縮空氣或液體中斷時，內襯套由于回彈力或恢復力的作用和介質壓力的作用而使閥門全打開。
鋁合金管夾閥規格壓力：
|
口徑（DN）
|
DN25~200
|
DN250~300
|
|
工作壓力
|
max4bar
|
max3bar
|
|
控制壓力
|
max6bar
|
max4.5bar
|
|
壓差
|
2bar
|
max1.5bar
|

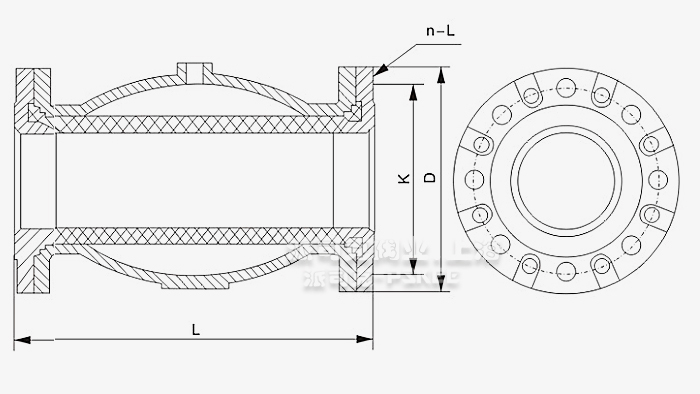

鋁合金管夾閥外形尺寸表：
|
口徑（DN）
|
L
|
H
|
D
|
K
|
n-L
|
|
40
|
150
|
40
|
145
|
110
|
4-18
|
|
50
|
180
|
60
|
160
|
125
|
4-18
|
|
65
|
180
|
60
|
180
|
145
|
4-18
|
|
80
|
220
|
72
|
195
|
160
|
4-18
|
|
100
|
280
|
95
|
215
|
180
|
8-18
|
|
125
|
345
|
120
|
245
|
210
|
8-18
|
|
150
|
414
|
145
|
280
|
240
|
8-23
|
|
200
|
550
|
182
|
335
|
295
|
8-23
|
|
250
|
680
|
229
|
390
|
350
|
12-23
|
|
300
|
820
|
278
|
440
|
400
|
12-23
|
鋁合金管夾閥控制附件：
鋁合金管夾閥控制是通過換向閥（二位三通）實現的，換向閥和夾管閥之間傳輸路徑應該盡量短。建議采用直接安裝。為使閥門可快速地打開和關閉，建議采用以下氣流量：
-DN10至DN25=NW4mm-DN200=NmWm 13mm
-DN32至DN150=VW6mm-DN250=NmWm13mm 為保證氣動管夾閥快速打開，我們建議在閥體的氣口接頭處直接安裝快帶排氣閥。在設備配置設計時，應該考慮在管夾閥和換向閥之間安裝壓力開關，調節內襯套的開啟壓力和閉合壓力。壓力開關調節器可對內襯套的各種故障情況（裂隙、孔洞）作出及時的監測，可及時更換新的內襯套。如夾管閥應用于真空系統（負壓大于100毫巴），須在控制氣側和介質流之間進行壓力平衡。方法是將換向閥的通氣孔經-真空泵與介質流相連。
鋁合金管夾閥產品應用：
鋁合金管夾閥用于關斷、調節，定量，磨損性、腐蝕性和纖維性介質。例如顆粒、粉狀材料、丸狀材料、粉塵、和含固體的液體的解決方案。管夾閥適用于各種氣動輸送系統，鋁合金管夾閥其應用領域包括水泥料倉、色素和顆粒處理、陶瓷、玻璃和塑料工業、污水處理、制藥工業、食品工業以及葡萄酒釀造業。
·鋁合金管夾閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·鋁合金管夾閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·鋁合金管夾閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·鋁合金管夾閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·鋁合金管夾閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
