【國標襯膠隔膜閥】派司克品牌.質量保證，派司克閥業全方面介紹G41J國標襯膠隔膜閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列隔膜閥。

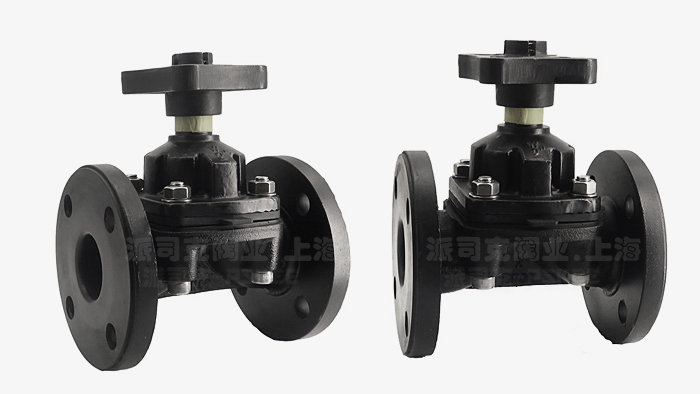

國標襯膠隔膜閥產品簡述：
襯膠隔膜閥是一種隔膜形式的截?cái)嚅y，它的啟閉件是一塊用軟質材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開，故稱
隔膜閥。其突出特點是隔膜把下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會產生介質外漏。
國標襯膠隔膜閥產品說明：
襯膠隔膜閥是一種隔膜形式的截?cái)嚅y，啟閉件采用EPDM橡膠材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開，下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會產生介質外漏，閥體流道采用全襯膠設計，避免閥體受工況介質腐蝕，增加了閥門使用壽命。
國標襯膠隔膜閥產品特點：
1.襯膠隔膜閥與其它閥門大的區別在于：采用無填料函的構造；橡膠隔膜可使流道內的腐蝕性介質與所有驅動部件處于隔離的狀態。
2.由于隔膜閥的流道平滑，流阻小，故而可獲得較大的流量。
3.閥體內腔表面視復有廳供選擇的多種橡膠。所以擁有耐腐蝕的特點。
4.密閉件為富有彈性的橡膠隔膜。所以還擁有較好的密閉性和小的關閉力。
5.襯膠隔膜閥是由閥體、閥蓋、閥瓣、閥桿、隔膜和其它驅動零件等組成的一種閥體。
6可根據不同的材質，適用於不同溫度下的不同流體介質管路上，作為控制介質流動的啟閉機構
國標襯膠隔膜閥主要材料表：
|
名稱
|
材料
|
|
閥體
|
鑄鐵、鑄鐵/襯膠
|
|
閥蓋
|
鑄鐵
|
|
閥瓣
|
鑄鐵
|
|
手輪
|
鑄鐵
|
|
隔膜
|
天然膠、丁基膠等
|
|
閥桿
|
碳鋼
|

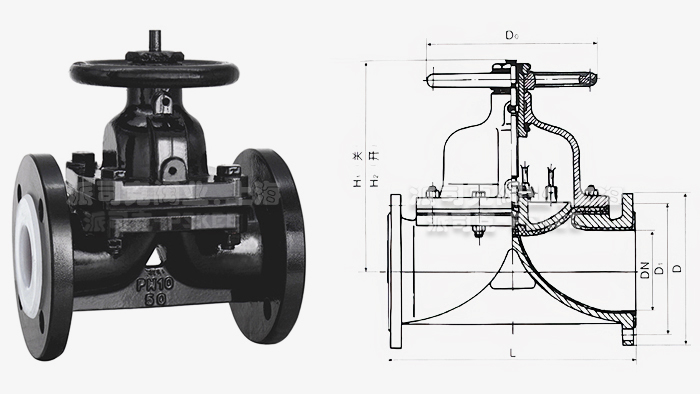

國標襯膠隔膜閥外形尺寸表：
|
公稱通徑（DN）
|
公稱壓力（Mpa）
|
工作壓力（Mpa）
|
L
|
D
|
D1
|
Z-Φ
|
H1
|
H2
|
Do
|
重量（Kg）
|
|
25
|
1.0
|
1.0
|
145
|
115
|
85
|
4-14
|
121
|
135
|
120
|
4.5
|
|
32
|
160
|
135
|
100
|
4-18
|
132
|
150
|
120
|
7
|
|
40
|
180
|
145
|
110
|
4-18
|
156
|
176
|
140
|
9
|
|
50
|
210
|
160
|
125
|
4-18
|
169
|
195
|
140
|
12.5
|
|
65
|
250
|
180
|
145
|
4-18
|
200
|
236
|
200
|
19
|
|
80
|
300
|
195
|
160
|
4-18
|
216
|
256
|
200
|
25.5
|
|
100
|
350
|
215
|
180
|
8-18
|
270
|
322
|
280
|
40
|
|
125
|
400
|
245
|
210
|
8-18
|
338
|
406
|
320
|
62
|
|
150
|
460
|
280
|
240
|
8-23
|
384
|
464
|
320
|
80.5
|
|
200
|
0.6
|
0.4
|
570
|
335
|
295
|
8-23
|
518
|
638
|
400
|
146
|
|
250
|
680
|
390
|
380
|
12-23
|
598
|
734
|
500
|
240
|
|
300
|
790
|
440
|
400
|
12-23
|
698
|
778
|
560
|
334
|
|
350
|
900
|
500
|
460
|
16-23
|
723
|
883
|
560
|
371
|
|
400
|
0.25
|
1000
|
565
|
505
|
16-23
|
868
|
1078
|
640
|
584
|
國標襯膠隔膜閥產品應用:
襯膠隔膜閥用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。適用溫度：≤85℃、≤100℃、≤120℃≤150℃（按照襯里和隔膜材料）
·國標襯膠隔膜閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·國標襯膠隔膜閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·國標襯膠隔膜閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·國標襯膠隔膜閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·國標襯膠隔膜閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
