【衛生級氣動隔膜閥】派司克品牌.質量保證，派司克閥業全方面介紹G681F衛生級氣動隔膜閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列衛生級氣動隔膜閥。
衛生級氣動隔膜閥產品簡述：
衛生級氣動隔膜閥由驅動裝置進行遙控或通過手柄進行手動操作，驅動裝置有三種標準：常閉形、常開型及雙向型。氣動
隔膜閥具有結構簡單、造型美觀、拆裝快捷，操作靈活，流體阻力小，使用可靠等優點。隔膜閥適用于化工、石油、冶金、水曖、食品、藥品等行業的水、氣、油品及腐蝕性介質的控制。
衛生級氣動隔膜閥工作原理：
衛生級氣動隔膜閥常規狀態下為封閉狀態，此時膜片緊貼閥體的內腔，關閉著管道流體通向路徑。當隔膜閥需要清洗任務或西藥開啟任務時，通過手動旋轉手輪或驅動控制執行裝置來帶動閥桿向上運動，球形膜片隨之向上彎曲，從而使閥門形成導通狀態，殼實現清洗和開啟的目的。其中膜片把下部閥體內腔和上部閥蓋內腔隔開，使位于膜片上部的閥桿、閥芯等零件不受介質的腐蝕，省去了填料密封結構，而且不會產生介質泄漏。優化的閥體設計，使清潔液排泄。不會形成滯留現象。
衛生級氣動隔膜閥產品材料：
衛生級氣動隔膜閥鋼質部件：不銹鋼304、不銹鋼316L。
密封件：EPDM+RTFE（三元乙丙+聚四氟乙烯）此密封件均采用密封材料（均符合FDA177.2600標準）。將一個連接螺栓與EPDM/PTFE結合成一整體密封部件，此密封部件與介質接觸部位的PTFE材質具有良好的耐寒性（-25℃）好的耐熱性（+250℃）對各種化學制劑有良好的耐受性以及對流體具有較好的耐磨性。
衛生級氣動隔膜閥技術參數：
材質：316L不銹鋼
接口方式：ANSI或DIN標準法蘭、卡箍快裝、焊接
隔膜片材質：EPDM、FPM、PTFE、CSM、NBR、EPDM/PTFE
驅動方式：手動、氣動和電動
衛生級氣動隔膜閥產品特點：
衛生不銹鋼隔膜閥可安裝于任何位置，介質流向?qū)﹂y門開閉不影響結構緊湊，氣動隔膜閥適用 于狹小的空間多種表面拋光，沒有死角可自動排空。

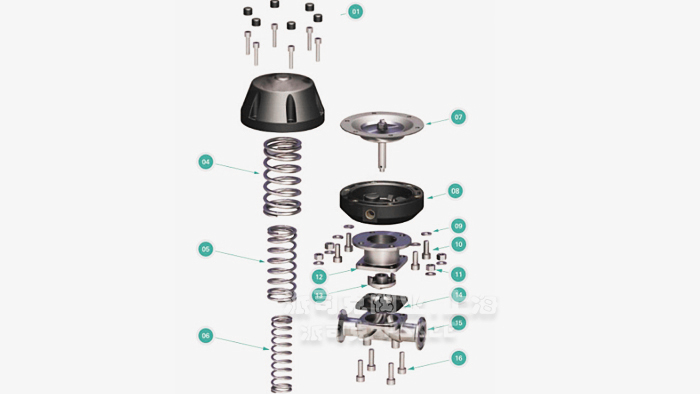

衛生級氣動隔膜閥主要材料表：
|
NO.
|
Description
|
|
01
|
蓋帽 Cap
|
|
02
|
手輪 Handwheel
|
|
03
|
螺釘 Screw
|
|
04
|
閥桿 Valve Rod
|
|
05
|
閥蓋 Valve Cap
|
|
06
|
閥芯 Valve Core
|
|
07
|
膜片 DIaphragm
|
|
08
|
閥本 Valve Body
|
|
09
|
螺母 Nut
|
衛生級氣動隔膜閥產品優點：
1.適用于高度顆粒污染、腐蝕性介質。
2.在工作壓力范圍內流體流動的兩個方向密封性能良好。
4.大功率的驅動裝置確保了在大通徑和高工作壓力狀態下的可靠性，產品無需維護
5.產品設計緊湊，造型美觀。規格齊全的附件可以擴大用戶的應用范圍。
6.驅動裝置體積小，節省安裝空間。

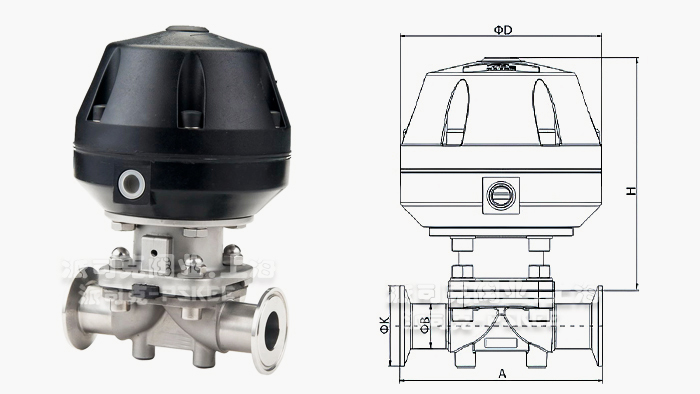

衛生級氣動隔膜閥外形尺寸表：
|
DIN
|
3A
|
SMS
|
ISO
|
A
|
H
|
ΦD
|
|
3/4"
|
19
|
Φ19
|
127.0
|
175.0
|
130.0
|
|
B22
|
B19.1
|
B19.1
|
B19.1
|
|
K20.5
|
K25.4
|
K25.4
|
K25.4
|
|
DN25
|
1"
|
25
|
Φ25
|
127.0
|
178.0
|
130.0
|
|
B28
|
B25.4
|
B25.4
|
B25.4
|
|
K50.5
|
K50.5
|
K0.5
|
K50.5
|
|
DN32
|
1-1/4"
|
32
|
Φ32
|
159.0
|
205.0
|
160.0
|
|
B34
|
B31.8
|
B31.8
|
B31.8
|
|
K50.5
|
K50.5
|
K50.5
|
K50.5
|
|
DN40
|
1-1/2"
|
38
|
Φ38
|
159.0
|
207.0
|
160.0
|
|
B40
|
B38.1
|
B38.1
|
B38.1
|
|
K50.5
|
K50.5
|
K50.5
|
K50.5
|
|
DN50
|
2"
|
51
|
Φ51
|
190.0
|
225.0
|
160.0
|
|
B52
|
B50.8
|
B50.5
|
B38.1
|
|
K64
|
K61.0
|
K61.0
|
K50.8
|
|
DN65
|
2-1/2"
|
63
|
Φ63
|
265.0
|
230.0
|
220.0
|
|
B70
|
B63.5
|
B63.5
|
B63.5
|
|
K91.0
|
K77.5
|
K77.5
|
K77.5
|
|
DN80
|
3"
|
B91
|
K91
|
265.0
|
345.0
|
220.0
|
|
DN100
|
4"
|
B119
|
K119
|
340.0
|
400.0
|
270.0
|
衛生級氣動隔膜閥產品應用：
衛生級氣動隔膜閥適用介質：EPDM-蒸汽，PTFE-水，水、藥品、油、蒸汽、中性氣體或液體、乳品、有機溶劑、酸堿溶劑等，廣泛應用：不銹鋼氣動隔膜閥典型應用于發酵罐、配制罐、灌裝機、無菌過濾機、制水設備、PW、WFI輸送與分配、無菌流體輸送 及CIP、SIP等。衛生級氣動隔膜閥廣泛應用于生物制藥、食品飲料、流體設備、化妝品等行業。
·衛生級氣動隔膜閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·衛生級氣動隔膜閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·衛生級氣動隔膜閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個生產細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·衛生級氣動隔膜閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·衛生級氣動隔膜閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
