【VH2V系列高壓球閥】派司克品牌一體化解決方案，派司克閥業全方面介紹『VH2V系列高壓球閥』相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列高壓球閥。

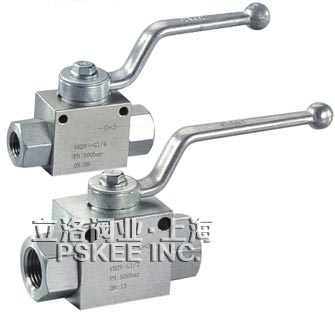

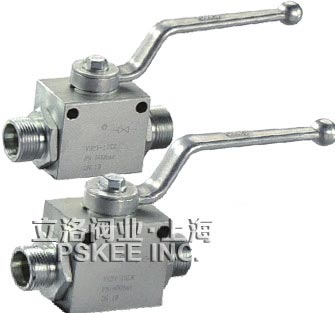

VH2V系列高壓球閥產品簡述：
VH2V系列高壓球閥，直通式VH2V系列高壓球閥是改進而成，主要用于液壓管路中控制油液的流通和截止。本型球閥具有流阻損失小、密封性能可靠、操作方便、外觀精美等特點�？商娲鷩膺M口同類高壓球閥。本型高壓球閥主要有閥體、球體、閥桿、手柄和密封裝置組成。閥體采用鋼質鍛件，表面鍍鉻，鍍黃鋅。
VH2V系列高壓球閥圖形符號：
VH2V系列高壓球閥型號說明：
① 系列代號：VH2V系列
② 連接代號：M** 、G** 、 **LR 、**SR、PT**、NPT**
③ 閥體材料：1-鋼、2-不銹鋼
④ 球體材料：1-鋼、2-黃銅、3-不銹鋼
⑤ 工作溫度：1、-25～＋100℃ 2、-30～＋170℃
⑥ 其他密封：2-丁晴橡膠、4-氟橡膠
⑦ 手柄形式：01-鋁質直柄02-鋁質曲柄03-鑄鋅直柄04-鑄鋅曲柄05-鋼質直柄06-鋼質曲柄09-不帶手柄
⑧ 設計序號：由生產商定
⑨ 表面處理：**-磷化、G-電鍍黃鋅

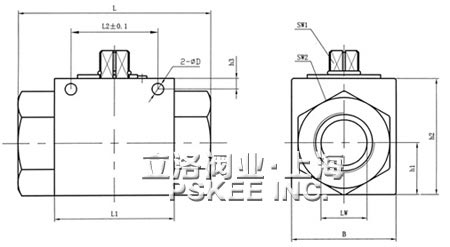

VH2V系列高壓球閥外形尺寸：
VH2V系列高壓球閥尺寸表：
連接口略圖:
|
簡略型號
|
PN(bar)
|
DN
|
LW
|
RA
|
d1
|
i
|
L
|
L1
|
B
|
L2
|
h1
|
h2
|
SW1
|
SW2
|
D
|
h3
|
|
VH2V-M16×1.5
|
500
|
06
|
06
|
11
|
M16×1.5
|
11
|
69
|
40
|
26
|
31.5
|
13.5
|
35
|
09
|
22
|
4.5
|
4.8
|
|
VH2V-M27×1.5
|
500
|
10
|
10
|
20
|
M27×1.5
|
12
|
76
|
42
|
32
|
31.5
|
16
|
40
|
09
|
27
|
5.3
|
5.8
|
|
VH2V-M36×2
|
400
|
20
|
20
|
30
|
M36×2
|
15
|
103
|
60
|
48
|
48.5
|
25
|
58
|
12
|
41
|
6.5
|
6
|
|
VH2V-M42×2
|
350
|
25
|
23
|
35
|
M42×2
|
18
|
116
|
65
|
57
|
50.5
|
28.5
|
65
|
12
|
50
|
8.5
|
7
|
VH2V系列高壓球閥G螺紋尺寸表：
|
簡略型號
|
PN(bar)
|
DN
|
LW
|
RA
|
d1
|
i
|
L
|
L1
|
B
|
L2
|
h1
|
h2
|
SW1
|
SW2
|
D
|
h3
|
|
VH2V-G1/4
|
500
|
06
|
06
|
／
|
G1/4
|
14
|
69
|
40
|
26
|
31.5
|
13.5
|
35
|
09
|
22
|
4.5
|
4.8
|
|
VH2V-G3/8
|
500
|
10
|
10
|
／
|
G3/8
|
14
|
72
|
42
|
32
|
31.5
|
16
|
40
|
09
|
27
|
5.3
|
5.8
|
|
VH2V-G1/2
|
500
|
13
|
12
|
／
|
G1/2
|
16
|
83
|
48
|
35
|
38.5
|
18
|
45
|
09
|
30
|
6.5
|
6
|
|
VH2V-G3/4
|
400
|
20
|
20
|
／
|
G3/4
|
18
|
93
|
60
|
50
|
48.5
|
23
|
58
|
12
|
41
|
6.5
|
6
|
|
VH2V-G1
|
350
|
25
|
25
|
／
|
G1
|
21
|
115
|
65
|
57
|
50.5
|
27.5
|
65
|
12
|
46
|
8.5
|
7
|
VH2V系列高壓球閥NPT螺紋尺寸表：
|
簡略型號
|
PN(bar)
|
DN
|
LW
|
RA
|
d1
|
i
|
L
|
L1
|
B
|
L2
|
h1
|
h2
|
SW1
|
SW2
|
D
|
h3
|
|
VH2V-NPT1/4
|
500
|
06
|
06
|
／
|
NPT1/4
|
14
|
69
|
40
|
26
|
31.5
|
13.5
|
35
|
09
|
22
|
4.5
|
4.8
|
|
VH2V-NPT3/8
|
500
|
10
|
10
|
／
|
NPT3/8
|
14
|
72
|
42
|
32
|
31.5
|
16
|
40
|
09
|
27
|
5.3
|
5.8
|
|
VH2V-NPT1/2
|
500
|
13
|
12
|
／
|
NPT1/2
|
16
|
83
|
48
|
35
|
38.5
|
18
|
45
|
09
|
30
|
6.5
|
6
|
|
VH2V-NPT3/4
|
400
|
20
|
20
|
／
|
NPT3/4
|
18
|
95
|
60
|
50
|
48.5
|
23
|
58
|
12
|
41
|
6.5
|
6
|
|
VH2V-NPT1
|
350
|
25
|
23
|
／
|
NPT1
|
21
|
113
|
65
|
57
|
50.5
|
27.5
|
65
|
12
|
46
|
8.5
|
7
|
VH2V系列高壓球閥LR螺紋尺寸表：
|
簡略型號
|
PN(bar)
|
DN
|
LW
|
RA
|
d1
|
i
|
L
|
L1
|
B
|
L2
|
h1
|
h2
|
SW1
|
SW2
|
D
|
h3
|
|
VH2V-08LR
|
500
|
06
|
06
|
08
|
M14×1.5
|
10
|
67
|
40
|
26
|
31.5
|
13.5
|
35
|
09
|
22
|
4.5
|
4.8
|
|
VH2V-12LR
|
500
|
10
|
10
|
12
|
M18×1.5
|
11
|
74
|
42
|
32
|
31.5
|
16
|
40
|
09
|
27
|
5.3
|
5.8
|
|
VH2V-15LR
|
500
|
13
|
12
|
15
|
M22×1.5
|
12
|
82
|
48
|
35
|
38.5
|
18
|
45
|
09
|
30
|
6.5
|
6
|
|
VH2V-18LR
|
500
|
13
|
12
|
18
|
M26×1.5
|
12
|
82
|
48
|
35
|
38.5
|
18
|
45
|
09
|
30
|
6.5
|
6
|
|
VH2V-22LR
|
400
|
20
|
19
|
22
|
M30×2
|
14
|
101
|
60
|
50
|
48.5
|
23
|
58
|
12
|
41
|
6.5
|
6
|
|
VH2V-28LR
|
350
|
25
|
24
|
28
|
M36×2
|
14
|
108
|
65
|
57
|
50.5
|
27.5
|
65
|
12
|
46
|
8.5
|
7
|
VH2V系列高壓球閥SR螺紋尺寸表：
|
簡略型號
|
PN(bar)
|
DN
|
LW
|
RA
|
d1
|
i
|
L
|
L1
|
B
|
L2
|
h1
|
h2
|
SW1
|
SW2
|
D
|
h3
|
|
VH2V-10SR
|
500
|
06
|
06
|
10
|
M18×1.5
|
12
|
73
|
40
|
26
|
31.5
|
13.5
|
35
|
09
|
22
|
4.5
|
4.8
|
|
VH2V-14SR
|
500
|
10
|
10
|
14
|
M22×1.5
|
14
|
80
|
42
|
32
|
31.5
|
16
|
40
|
09
|
27
|
5.3
|
5.8
|
|
VH2V-16SR
|
500
|
13
|
12
|
16
|
M24×1.5
|
14
|
86
|
48
|
35
|
38.5
|
18
|
45
|
09
|
30
|
6.5
|
6
|
|
VH2V-20SR
|
500
|
13
|
12
|
20
|
M30×2
|
16
|
90
|
48
|
35
|
38.5
|
18
|
45
|
09
|
30
|
6.5
|
6
|
|
VH2V-25R
|
400
|
20
|
20
|
25
|
M36×2
|
18
|
109
|
60
|
50
|
48.5
|
23
|
58
|
12
|
41
|
6.5
|
6
|
|
VH2V-30SR
|
350
|
25
|
25
|
30
|
M42×2
|
20
|
120
|
65
|
57
|
50.5
|
27.5
|
65
|
12
|
46
|
8.5
|
7
|
·VH2V系列高壓球閥質保體系：
有了您的信任與支持，我們提供值得信賴的品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·VH2V系列高壓球閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·VH2V系列高壓球閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·VH2V系列高壓球閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·VH2V系列高壓球閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
