【管式雙向液壓鎖】派司克品牌一體化解決方案，派司克閥業全方面介紹【BLV_04/21,VRPC管式雙向液壓鎖】相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及液壓鎖產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列液壓鎖。

管式雙向液壓鎖產品簡述：
雙向液壓鎖就是2個液控單向閥并連起來使用起到保壓和鎖定油缸位置的作用，雙向液壓鎖工作原理是一個油腔正向進油時，另一腔反向出油，反之易然，當兩腔正向不進油時，反向也不通，不受外界負荷干擾，起到鎖的作用。廣泛用于工程運輸起重等機械中的油缸需保壓的油路中。

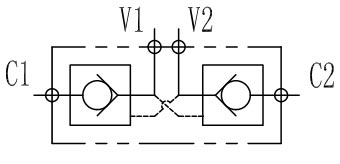

圖形符號：
DPOCD管式雙向液壓鎖圖形符號

DPOCV管式雙向液壓鎖技術參數：
應用材料
閥體：鋼
閥芯：鋼
密封：丁腈膠
溫度
理想工作溫度：+40℃～+70℃
高工作溫度：+90℃
低/高環境溫度：-20℃～+60℃

DPOCV管式雙向液壓鎖型號說明：

① 雙向液壓鎖系列代號：DPOCV
② 閥體連接螺紋形式：G
③ 接頭連接螺紋形式/：12L、15L、18L(DIN2353) 雙向液壓鎖，液控單向閥允許一個方向的自由流動（小的壓降）；而反方向則通常是關閉的，當有來自另一個油路的先導壓力方可打開該閥。

DPOCV管式雙向液壓鎖大流量：

DPOCV-G1/4-12L	350	大流量L/min	先導比	開啟壓力
DPOCV-G1/4-12L		20	1:4.5	3.5
DPOCV-G3/8-12L		20	1:4.5	3.5
DPOCV-G3/8-15L		50	1:4	3.5
DPOCV-G1/2-15L		50	1:4	3.5
DPOCV-G1/2-18L	300	80	1:4	3.5

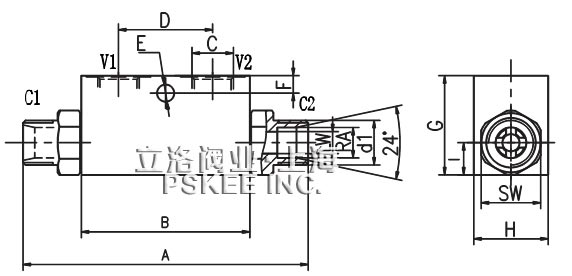

DPOCV管式雙向液壓鎖外形尺寸表：

型號	A	B	C	D	E	F	G	H	I	RA	LW	d1	SW
DPOCV-G1/4-12L	115	68	G1/4	38	7	7	40	30	13	12.3	12	M18*1.5	24
DPOCV-G3/8-12L	115	68	G3/8	38	7	7	40	30	13	12.3	15	M18*1.5	24
DPOCV-G3/8-15L	139	80	G3/8	40	8.5	15	50	40	16	15.3	15	M22*1.5	27
DPOCV-G1/2-15L	139	80	G1/2	40	8.5	15	50	40	16	15.3	18	M22*1.5	27
DPOCV-G1/2-18L	163	90	G1/2	40	8.5	15	60	40	20	18.3	18	M26*1.5	30
以上雙向液壓鎖產品均不帶卡套接頭，如需帶卡套型號后面加"KT" 帶卡套訂貨示例VRPC-G1/4-12L-KT

BLV-04/21-L/B-YT
管式雙向液壓鎖技術參數：
應用材料
閥體：鋼
閥芯：強化硬質鋼
溫度/TEMPERATURES
理想工作溫度：+40℃～+70℃
高工作溫度：+90℃
低/高環境溫度：-20℃～+60℃
密封/SEALS：丁腈膠/NBR

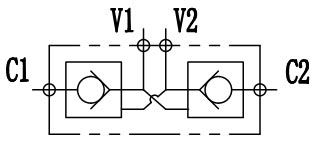

圖形符號：
BLV-04/21-L/B-YT 管式雙向液壓鎖圖形符號

BLV-04/21-L/B-YT
管式雙向液壓鎖大流量：

型號	大壓力	大流量L/min	先導比	開啟壓力
DPOCV-G1/4-12L	350	20	1：4.5	3.5
DPOCV-G3/8-12L		20	1：4.5	3.5
DPOCV-G3/8-15L		50	1：4	3.5
DPOCV-G1/2-15L		50	1：4	3.5
DPOCV-G1/2-18L	300	80	1：4	3.5

BLV-04/21-L/B-YT

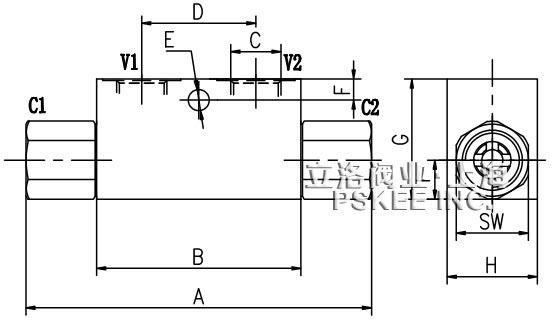

管式雙向液壓鎖外形尺寸表：

型號	A	B	C	D	E	F	G	H	I	RA	LW	d1	SW
DPOCV-G1/4-12L	115	68	G1/4	38	7	7	40	30	13	12.3	12	M18*1.5	24
DPOCV-G3/8-12L	115	68	G3/8	38	7	7	40	30	13	12.3	15	M18*1.5	24
DPOCV-G3/8-15L	139	80	G3/8	40	8.5	15	50	40	16	15.3	15	M22*1.5	27
DPOCV-G1/2-15L	139	80	G1/2	40	8.5	15	50	40	16	15.3	18	M22*1.5	27
DPOCV-G1/2-18L	163	90	G1/2	40	8.5	15	60	40	20	18.3	18	M26*1.5	30
以上雙向液壓鎖產品均不帶卡套接頭，如需帶卡套型號后面加"KT" 帶卡套訂貨示例VRPC-G1/4-12L-KT

DPOCD管式雙向液壓鎖技術參數：
應用材料
閥體：鋼
閥芯：鋼
密封：丁腈膠
溫度/TEMPERATURES
理想工作溫度：+40℃～+70℃
高工作溫度：+90℃
低/高環境溫度：-20℃～+60℃

圖形符號：

DPOCD管式雙向液壓鎖大流量：

型號	大壓力	大流量	先導比	開啟壓力
DPOCD-G1/4	350	20	1:4.5	3.5
DPOCD-G3/8	350	50	1:4	3.5
DPOCD-G1/2	300	80	1:4	3.5

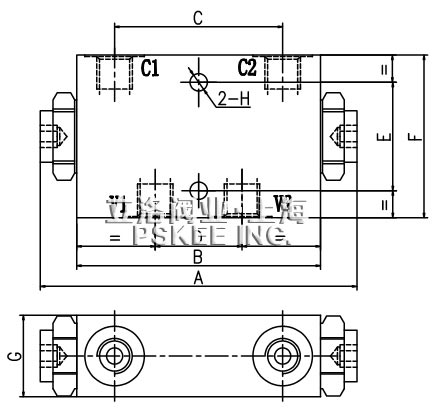

DPOCD管式雙向液壓鎖外形尺寸表：

型號	A	B	C	D	E	F	G	H	I	SW
DPOCD-G1/4	115	68	G1/4	38	7	7	40	30	13	24
DPOCD-G3/8	139	80	G3/8	40	8.5	15	50	40	16	27
DPOCD-G1/2	173	90	G1/2	40	8.5	15	60	40	20	30

DPOCP管式雙向液壓鎖技術參數：
應用材料
閥體：鋼
閥芯：強化硬質鋼
密封：丁腈膠
溫度
理想工作溫度：+40℃～+70℃
高工作溫度：+90℃
環境溫度：-20℃～+60℃

圖形符號：
DPOCP管式雙向液壓鎖圖形符號

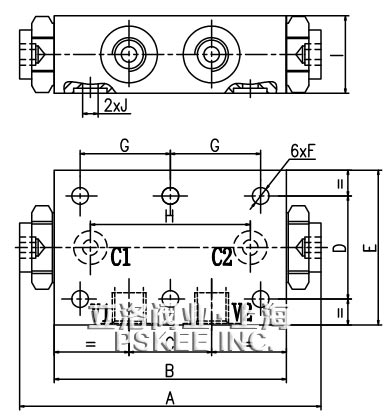

DPOCP管式雙向液壓鎖外表尺寸表：

型號	C1-C2 V1-V2	大流量	大壓力Bar		A	B	C	D	E	F	G	H
DPOCP-G1/4	G1/4	20	鋼	鋁	117	90	62	30	40	64	30	6.5
DPOCP-G3/8	G3/8	30	350	210	117	90	62	30	40	64	30	6.5
DPOCP-G1/2	G1/2	50			129	114	76	38	40	70	35	8.5
DPOCP-G3/4	G3/4	100			154	140	90	46	50	90	44	10.5
