派司克品牌，低溫緊急切斷閥采用單作用氣缸驅動，低溫緊急切斷閥開關嚴密，動作迅速，密封可靠，低溫緊急切斷閥分為常開型和常閉型，常閉型，氣缸進入壓縮空氣，活塞上升帶動閥桿開啟閥門，關閉時釋放氣缸內氣體，活塞在彈簧的作用下帶動閥桿與閥瓣向下運動閥門關閉，常開型：氣缸充入指定壓力時，活塞下降帶動閥桿關閉閥門，當釋放氣缸內氣體，閥門開啟。
低溫緊急切斷閥結構特點：
●低溫切斷閥加上帶彈簧復位的氣動執行機構，在氣缸部位加裝安全附件（易熔塞）；
●緊急切斷閥閥本體部分利手動低溫截止閥結構，密封面上做必要的改進，使其更適用于緊急切斷的使用要求。
●執行器部分的復位力來自-高品質的壓縮彈簧；
●若無法正常向閥門提供驅動氣源時，可用閥門的手動裝置啟閉閥門，不敢影響整個系統的正常工作。
低溫緊急切斷閥工作原理：
●低溫緊急切斷閥是利用活塞向下運動，繼而帶動活塞桿和閥桿向下，使閥頂密封和閥座密封緊密貼合，實現閥門的關閉；當向氣缸充壓后，活塞壓縮彈簧向上運動、帶動活塞桿和閥桿向上，將閥頂抬高，并門開啟；
●當閥門處于開啟位置，正常工作時，若環境溫度升高至70±5℃時，安裝在氣缸處的易熔塞熔化，氣缸泄壓，彈簧推動活塞向下●運動，帶動閥桿和閥頂向下，迅速關閉閥門，阻止介質繼續流動，防止危險發生或擴大。
低溫緊急切斷閥產品規范：
公稱壓力：4.0MPa
公稱通徑：20mm～200mm
適用介質：LO2、LN2、LAr、LNG、LC2H4等
適用溫度：-196～+75℃
連接方式：承插焊
介質流向：由閥瓣上面向下流
氣源壓力：0.3～0.6MPa
緊急切斷溫度：70±5℃
低溫緊急切斷閥主要零部件材料：
閥體、閥蓋、閥瓣、閥桿：不銹鋼
填料：PTFE
密封圈：PTFE或PCTFE
氣缸、支架：鑄鋁

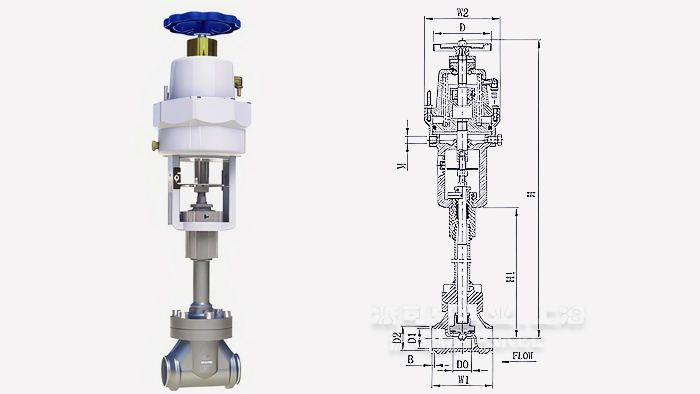

低溫緊急切斷閥焊接型外型連接尺寸:
|
通徑DN
|
H
|
H
1
|
D
|
D0
|
D1
|
D2
|
B
|
W1
|
W2
|
M
|
|
15
|
475
|
175
|
100
|
15
|
17.08
|
21.3
|
5
|
65
|
130
|
Rc1/4
|
|
20
|
479
|
179
|
100
|
20
|
22.48
|
26.7
|
5
|
80
|
130
|
Rc1/4
|
|
25
|
486
|
186
|
100
|
25
|
27.9
|
33.4
|
5
|
90
|
130
|
Rc1/4
|
|
32
|
500
|
200
|
100
|
32
|
36
|
42.2
|
5
|
105
|
130
|
Rc1/4
|
|
40
|
577
|
223
|
125
|
40
|
43
|
48.3
|
5
|
120
|
160
|
Rc1/4
|
|
50
|
587
|
233
|
125
|
50
|
55
|
60.3
|
5
|
140
|
160
|
Rc1/4
|
DJ641F低溫緊急切斷閥產品規范：
公稱壓力：2.5MPa
公稱通徑：20mm～200mm
適用介質：LO2、LN2、LAr、LNG、LC2H4等
適用溫度：-196～+75℃
連接方式：法蘭
介質流向：由閥瓣上面向下流
氣源壓力：0.3～0.6MPa
緊急切斷溫度：70±5℃
DJ641F低溫緊急切斷閥主要件材料：
閥體、閥蓋、閥瓣、閥桿：不銹鋼
填料：PTFE
密封圈：PTFE或PCTFE
氣缸、支架：鑄鋁

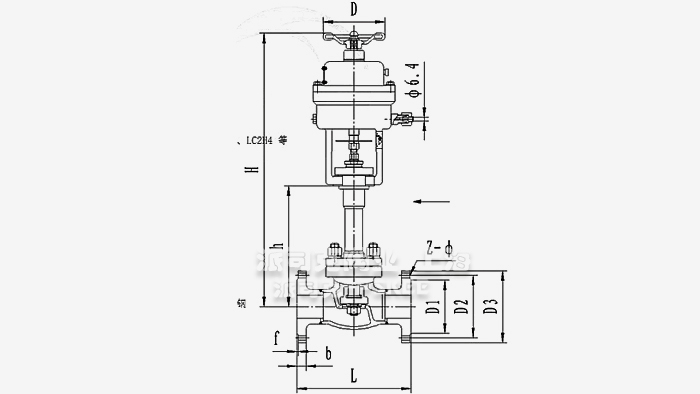

低溫緊急切斷閥法蘭式外型連接尺寸：
通徑
DN(mm)
|
尺寸
|
重量KG
|
|
A
|
H
|
h
|
D
|
D1
|
D2
|
Z-Ф
|
b
|
f
|
D0
|
|
20
|
150
|
400
|
200
|
105
|
75
|
55
|
4-14
|
16
|
2
|
100
|
7.9
|
|
25
|
160
|
400
|
200
|
115
|
85
|
65
|
4-14
|
16
|
2
|
100
|
8.8
|
|
32
|
190
|
468
|
204
|
135
|
100
|
78
|
4-18
|
18
|
2
|
120
|
14.5
|
|
40
|
200
|
523
|
230
|
145
|
110
|
85
|
4-18
|
18
|
2
|
120
|
15.4
|
|
50
|
230
|
523
|
230
|
160
|
125
|
100
|
4-18
|
20
|
3
|
120
|
23.8
|
|
65
|
290
|
651
|
250
|
180
|
145
|
120
|
4-18
|
22
|
3
|
120
|
28.5
|
|
80
|
310
|
736
|
320
|
195
|
160
|
135
|
8-18
|
22
|
3
|
160
|
42.1
|
|
100
|
350
|
736
|
320
|
215
|
180
|
155
|
8-18
|
24
|
3
|
160
|
64.4
|
|
125
|
400
|
1020
|
470
|
245
|
210
|
185
|
8-18
|
28
|
3
|
300
|
88.6
|
|
150
|
480
|
1050
|
500
|
280
|
240
|
210
|
8-23
|
30
|
3
|
300
|
125.4
|
|
200
|
600
|
1150
|
600
|
335
|
295
|
265
|
12-23
|
34
|
3
|
300
|
191.1
|
低溫緊急切斷閥使用說明：
●低溫切斷閥宜存放在干燥室內，閥門應輕放，產品表面不得有任何磕、碰、劃傷等缺陷；
●安裝時應注意介質的流動方向，由閥頂上方向下流動；
●焊接時，用手輪將閥門開啟，使閥頂密封面與閥體密封面脫離，防止焊接產生的高熱傳導給密封件造成變形損壞；
管道安裝好后，應吹除干凈；
●氣缸氣源接頭處接管為為Φ6*1或Φ12*1（DN125以上）的銅管或不銹鋼管。
·氣動低溫緊急切斷閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·氣動低溫緊急切斷閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·低溫緊急切斷閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·氣動低溫緊急切斷閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·氣動低溫緊急切斷閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
