【對夾襯氟蝶閥】派司克品牌質量保證，派司克閥業全方面介紹【D371F46對夾式襯氟蝶閥】相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列對夾式襯氟蝶閥。

---

對夾式襯氟蝶閥產品簡述：
對夾式襯氟蝶閥采用帶有球形密封表面的襯氟塑料包襯蝶板，配以閥座基部的硅橡膠襯墊調節閥門的密封性能；該蝶閥操作輕便，嚴密的密封性能，使用壽命長；可作快速切斷或調節流量之用。適用于要求可靠密封和良好調節特性的場合。襯氟閥門產品結構緊湊、外形美觀、工藝合理、性能可靠。保證閥軸不與腔內流體介質接觸，更換閥軸時方便，閥門不需要拆離離管道即可完成。對夾式襯氟蝶閥產品廣泛適用于各種不同類型工業管道中液體和氣體（包括蒸氣）的輸送，具有腐蝕性介質的使用場合如硫酸、氫氟酸、磷、酸、氯氣、強堿，王水等具有強腐蝕的介質。
對夾式襯氟蝶閥產品特點：
基本結構形式（蝶板軸與閥體/閥座中心重合）
1.D71F4全襯里型對夾式襯氟蝶閥全襯里、蝶板全襯層、 襯層蝶板與蝶板軸雙D配合
2.D71F46全襯里型閥體/全襯里閥、蝶板全襯層、襯層與蝶板合為一體
3.D71F4(46)/P半襯里型閥體全實里、蝶板為不銹鋼、蝶板與蝶板軸雙D配合
對夾式襯氟蝶閥產品結構：
D71F4和D71F46(中線)全襯里型對夾式襯氟蝶閥，采用對分兩片閥體組合，閥座與閥體內襯一體化，閥門工作時，只有全塑閥座與襯塑蝶板與介質接觸，產品可耐強酸堿，其中D71F46閥桿與蝶板(鍛)為一體，表面均勻包覆一層FEP。閥體通道內表面光滑，流體阻力小，CV值高，流通能力強。

對夾式襯氟蝶閥產品特點：
1、襯氟蝶閥設計合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以安裝位置不限，維修方便。
4、密封件可以更換，密封性能好零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。

對夾式襯氟蝶閥產品標準：
設計標準：GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999
設計規范遵循GB 12238，API609，MSS SP-68標準。

對夾式襯氟蝶閥產品型號：

手動	D71F4/P（半襯）	蝸輪	D371F4/P（半襯）
	D71F46/P(半襯)		D371F46/P（半襯）
	D71F4全襯		D371F4全襯
	D7146全襯		D371F46全襯
氣動	D671F4/P（半襯）	電動	D971F4/P（半襯）
	D671F46/P（半襯）		D971F46/P（半襯）
	D671F4（半襯）		D971F4全襯
	D671F46（半襯）		D971F46全襯

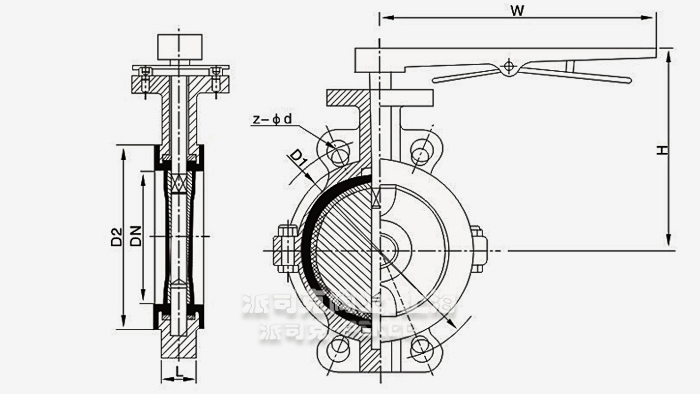

對夾式襯氟蝶閥外形尺寸表：

公稱通徑	主要尺寸														參考值
DN	L		D	D1	D2	f	b	Z-Φd	D	D1	D2	f	b	Z-Φd	D2	H
mm	對夾	法蘭	PN0.6Mpa						PN1.0Mpa
40	33	106	130	100	80	3	17	4-14	150	110	85	3	19	4-18	150	140
50	43	108	140	110	90	3	17	4-14	165	125	100	3	21	4-18	150	140
65	46	112	160	130	110	3	17	4-14	185	145	120	3	21	4-18	150	150
80	46	114	190	150	125	3	19	4-14	200	160	135	3	21	8-18	150	165
100	52	127	210	170	145	3	19	4-18	220	180	155	3	23	8-18	200	180
125	56	140	240	200	175	3	20	4-18	250	210	185	3	23	8-18	200	200
150	56	140	265	225	200	3	21	8-18	285	240	210	3	25	8-23	280	220
200	60	152	320	280	255	3	23	8-18	340	265	365	3	25	8-23	280	270
250	68	165	375	335	310	4	26	12-18	395	320	320	4	28	12-23	200	320
300	78	178	440	395	363	4	26	12-23	445	370	370	4	28	12-23	240	330

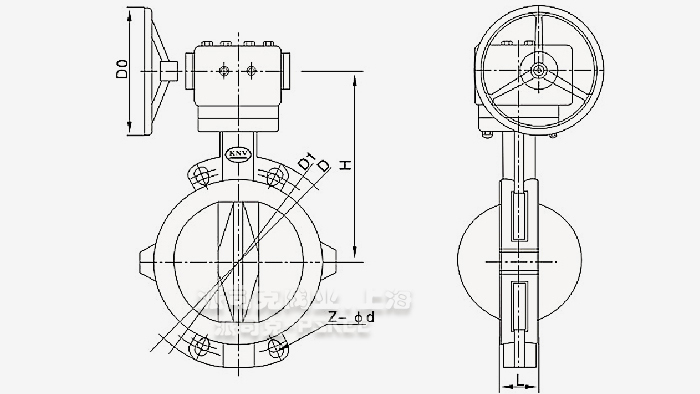

對夾式襯氟蝶閥大口徑外形尺寸表：

公稱通徑	主要尺寸														參考值
DN	L		D	D1	D2	f	b	Z-Φd	D	D1	D2	f	b	Z-Φd	D2	H
mm	對夾	法蘭	PN0.6Mpa						PN1.0Mpa
350	78	190	490	445	413	4	26	12-23	505	460	430	4	28	16-23	240	385
400	102	216	540	495	163	4	26	16-23	565	515	480	4	28	16-26	280	430
450	114	222	595	550	518	4	26	16-23	615	565	530	4	30	20-26	280	480
500	127	229	645	600	568	4	28	20-23	670	620	580	4	30	20-26	320	540
600	154	267	755	705	667	5	30	20-26	780	725	680	5	34	20-30	320	610
700	165	292	860	810	772	5	30	24-26	895	840	795	5	36	24-30	360	650
800	190	318	975	920	878	5	30	24-30	1015	950	900	5	38	24-33	360	710
900	203	330	1075	1020	980	5	32	24-30	1115	1050	1000	5	40	28-33	380	780
1000	216	410	1175	1120	1080	5	32	28-30	1230	1160	1115	5	42	28-33	400	900
1200	254	470	1405	1340	1295	5	32	32-33	1455	1380	1330	5	44	32-39	400	1050

對夾式襯氟蝶閥產品應用：
對夾式襯氟蝶閥廣泛適用于各種不同類型工業管道中液體和氣體（包括蒸 氣）的輸送，有腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿、王水等，F(xiàn)EP還適用于各種濃度強堿有機溶劑以有其它腐蝕性氣體、液體、具有腐蝕性的介質管路上使用。
