【襯氟隔膜閥】派司克品牌質量保證，派司克閥業全方面介紹【G41F46襯氟隔膜閥】相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、產品說明書、安裝維護及產品示意圖；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的襯氟隔膜閥。

---

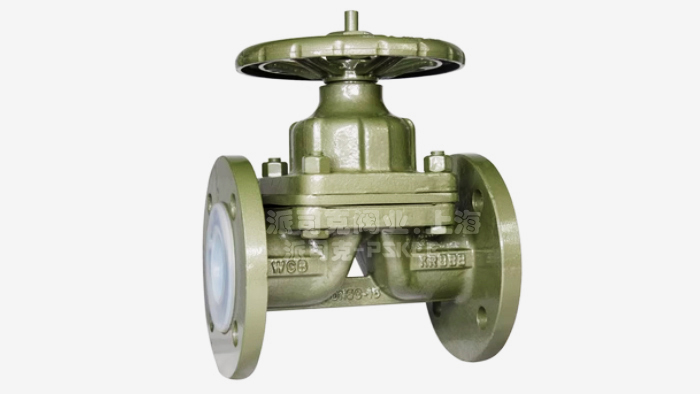

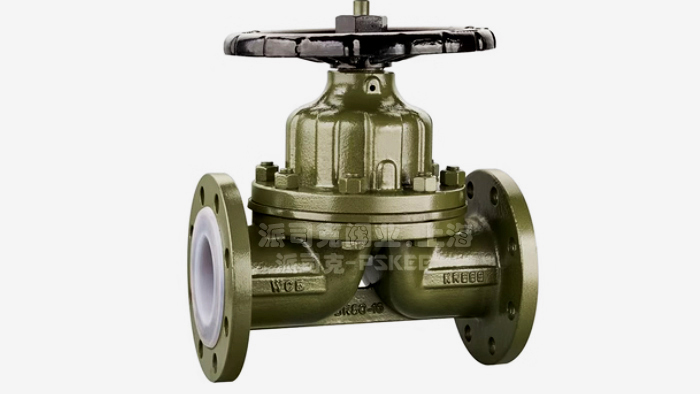

襯氟隔膜閥產品簡述：
G41F46隔膜閥是一種隔膜形式的截?cái)嚅y，它的啟閉件是一塊用軟質材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開，故稱隔膜閥。襯氟隔膜閥是一種隔膜形式的具有截?cái)喙δ艿拈y門，其啟閉件由鋼質瓣與軟質材料（橡膠和氟塑料復合）制的隔膜組成并將閥體內腔與閥蓋內腔隔開以達到截?cái)喙軆?nèi)介質之目的。
襯氟隔膜閥產品特點：
G41F46突出特點是隔膜把下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會產生介質外漏。
1、采用橡膠或塑料等軟質密封制作的隔膜，密封性較好。由于隔膜為易損件，應視介質特性而定期更換。
2、受隔膜材料限制，隔膜閥適用于低壓和溫度相對不高的場合。
3、隔膜閥按結構形式可分為：屋式、直流式、截止式、直通式、閘板式和直角式六種；連接形式通常為法蘭連接；按驅動方式可分為手動、電動和氣動三種，其中氣動驅動又分為常開式、常閉式和往復式三種。
4.一般不宜用于溫度高于80度(襯膠隔膜閥)或180度(襯氟隔膜閥)及輸送有機溶劑和強氧化介質的管路中，也不宜在較高壓力的管路中使用.
襯氟隔膜閥產品型號：

G41F4（堰式）	G641G4（往復式）
G4F46(堰式)	G641F46（往復式）
G45F4(直流式)	G6BB45F4(常閉式)
G45F46（直流式）	G6B45F46(常閉式)
G9B41F4(防爆型)	G945F4（普通式）
G9B41F46(防爆型)	G945F46（普通式）

襯氟隔膜閥主要材料表：

零件名稱	精鑄球墨鑄鐵	碳鋼	不銹鋼
	QT	C	P	R	PL	RL
閥體、閥蓋、閥瓣	QT400	WCB	CF8	CF8M	CF3	CF3M
閥桿	2Cr13	2Cr13	CF8	CF8M	CF3	CF3M
襯里層	PTFE(F4)FEP(F46)PFA(可溶性聚四氟)、PE（高分子理聚乙稀）PO（聚烯烴）
隔膜	FEP(F46)、CR(氯丁橡膠)、PFA(可溶性聚四氟乙烯)、FPDM（乙丙橡膠）
閥桿螺母	ZCuAL10Fe3
螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9	1Cr18Ni9Ti
螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
手輪	A3

襯氟隔膜閥設計標準：

設計與制造	GB/T 12235
結構長度	GB/T 1221 HG/T 3704-2003 ASME B16.10
法蘭尺寸	HG20592-97、ANSI B16.5a
結構形式	堰式、直流式
驅動方式	手動、氣動、電動
公稱壓力	0.6、1.0、1.6、Class150
壓力試驗	GB/T13927 API 1598

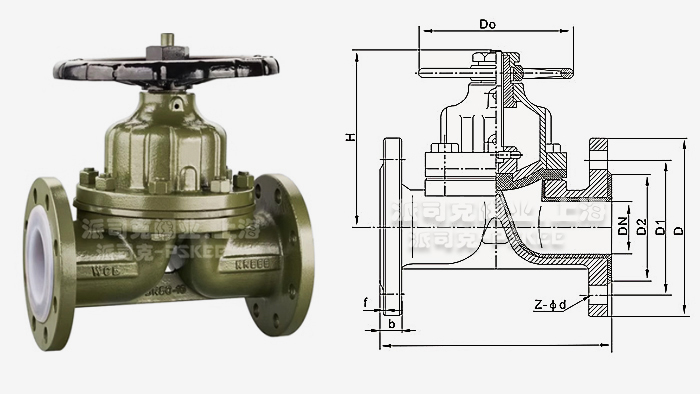

襯氟隔膜閥G41F46外形尺寸表：

公稱通徑		主要尺寸							參考值
DN	NPS(inch)	L	D	D1	D2	f	b	Z-d	do	h
15	1/2	125	95	65	45	3	15	4-14	120	120
20	3/4	135	105	75	55	3	17	4-14	120	120
25	1	145	115	85	65	3	17	4-14	160	30
32	1-1/4	160	140	100	75	3	19	4-18	160	135
40	1-1/2	180	150	110	85	3	19	4-18	180	160
50	2	210	165	125	100	3	21	4-18	200	165
65	2-1/2	250	165	145	120	3	21	4-18	250	200
80	3	300	200	160	135	3	21	8-18	280	220
100	4	350	220	180	155	3	23	8-18	300	275
125	5	400	250	210	185	4	24	8-18	320	335
150	6	460	285	240	210	4	26	8-23	350	380
200	8	570	340	295	265	4	26	8-23	450	500
250	10	680	395	350	320	4	28	12-23	500	575

襯氟隔膜閥產品性能：
G41F46襯氟隔膜閥全襯四氟，主要用于腐蝕性介質，隔膜閥膜片將閥體下部內腔與閥蓋內腔隔開，并與之形成直流通道，使隔膜上部的閥桿、閥瓣等內件與介質隔離，省去填料密封結構，介質的內漏和外漏可同時避免。襯氟襯氟隔膜閥表面均勻包覆一層FEP。閥體通道內表面光滑,流體阻力小,CV值高,流通能力強。

襯氟球閥

襯氟蝶閥

襯氟閘閥

襯氟隔膜閥

襯氟止回閥

襯氟視盅

襯氟截止閥

襯氟放料閥

襯氟過濾器

襯氟旋塞閥

·襯氟隔膜閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·襯氟隔膜閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·襯氟隔膜閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·襯氟隔膜閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·襯氟隔膜閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
