【襯氟立式止回閥】派司克品牌.質量保證，派司克閥業全方面介紹【H42F46襯氟立式止回閥】相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、產品說明書、安裝維護及產品示意圖；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的襯氟立式止回閥。

---

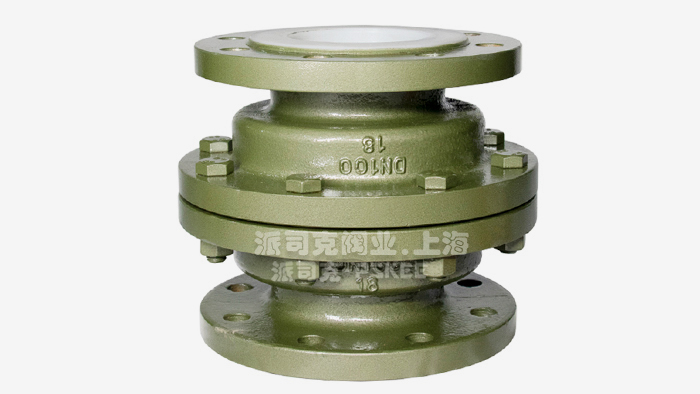

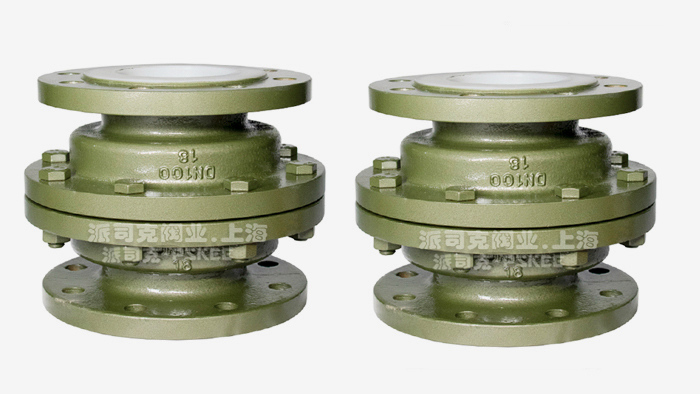

襯氟立式止回閥產品簡述：
襯氟止回閥(又稱逆止閥)這種類型的閥門的作用是只允許介質向一個方向流動，而且阻止方向流動。通常這種止回閥是自動工作的，在一個方向流動的流體壓力作用下，閥瓣打開；流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動。
襯氟立式止回閥結構特點：
1、升降直通式止回閥
主要型號有H41F46型，結構一般與截止閥相似，其閥瓣沿著通道中心作升降運動，動作可靠，一般只能安裝在水平管路上。
2、升降立式止回閥
主要型號有H42F46型、H72F46型、H40F46型，其中H40F46型是一種閥瓣為球型，共同特點是閥瓣沿閥體通路軸線做升降運動，一般應安裝在垂直管路。
3、旋啟式止回閥
主要型號有H44F46型，H74F46型單瓣旋啟式和H76F46型雙瓣旋啟式，閥瓣繞轉軸作旋轉運動，其流體阻力一般小于升降式止回閥，它適用于較大口徑的場合，安裝位置不受限制，通常安裝于水平管路。
4、蝶式止回閥
主要型號有H47PO型，結構為軟密封雙偏心法蘭連接，微阻緩閉蝶形止回閥閥外設計了緩閉裝置，有利于減少流阻和振動，減少水錘影響。
襯氟立式止回閥產品標準：

技術標準
設計和制造	GB/T12235 GB/T12236
結構長度	HG/T3704-2003 GB12221ASME B16.10
法蘭尺寸	GB/T9113.1、ANSI B16.5a
結構形式	升降立式
公稱壓力	0.6、1.0、1.6、2.5MpaClass150 JIS 10K
壓力試驗	GB/T13927-92API598

襯氟立式止回閥產品型號：

基本型號
H41F4	H42F4	H44F4
H41F46	H42F46	H44F46
H41PFA	H42PFA	H44PFA

襯氟立式止回閥主要材料表：

零件名稱	精鑄球墨鑄鐵	碳鋼	不銹鋼
	QT	C	P	R	PL	RL
閥體、閥蓋、閥瓣	QT400	WCB	CF8	CF 8M	CF3	CF3M
內襯材料	FEP(F46)、PTFE（F4）、PFA(可溶性聚四氟乙烯)、PO(聚烯烴)、PE(分子量聚乙烯)
螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9	1Cr18Ni9
螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9

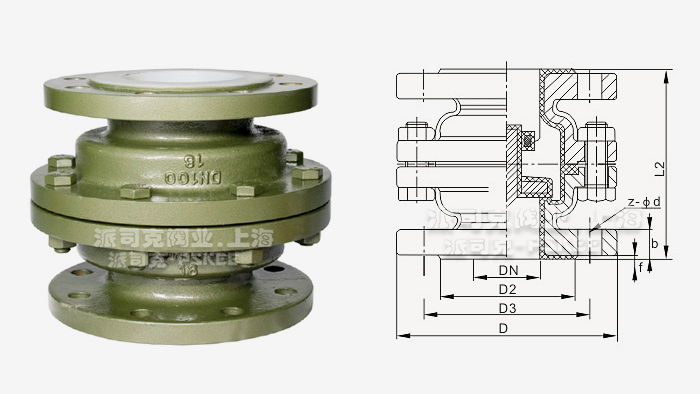

襯氟立式止回閥1.0Mpa外形尺寸表：

通徑DN (mm)	NPS (inch)	L	L1	L2	D	D1	D2	f	b	Z-Φd
15	1/2	130	130	80	95	65	45	3	15	4-14
20	3/4	150	150	90	105	75	55	3	17	4-14
25	1	160	160	100	115	85	65	3	17	4-14
32	1-1/4	180	180	110	140	100	75	3	19	4-18
40	1-1/2	200	200	125	150	110	85	3	19	4-18
50	2	230	230	140	165	125	100	3	21	4-18
65	2-1/2	290	290	160	185	145	120	3	21	4-18
80	3	310	310	182	200	160	135	3	21	8-18
100	4	350	350	210	220	180	155	3	23	8-18
125	5	400	400	250	250	210	185	4	24	8-18
150	6	480	480	300	285	240	210	4	26	8-23
200	8	600	495	380	340	295	265	4	26	8-23
250	10	620	600	420	395	350	320	4	28	12-23

襯氟立式止回閥產品應用：
H42F系列FEP(F46)、PCTFE(F3) 立式襯氟止回閥是升降式立式止回閥，適應于立式管道的安裝，適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP立式襯氟止回閥還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。

襯氟球閥

襯氟蝶閥

襯氟閘閥

襯氟隔膜閥

襯氟止回閥

襯氟視盅

襯氟截止閥

襯氟放料閥

襯氟過濾器

襯氟旋塞閥

·襯氟立式止回閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·襯氟立式止回閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·襯氟立式止回閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·襯氟立式止回閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·襯氟立式止回閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
