【襯氟直角式截止閥】派司克品牌.質量保證，派司克閥業全方面介紹【J44F46襯氟直角式截止閥】相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、產品說明書、安裝維護及產品示意圖；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的襯氟直角式截止閥。

---

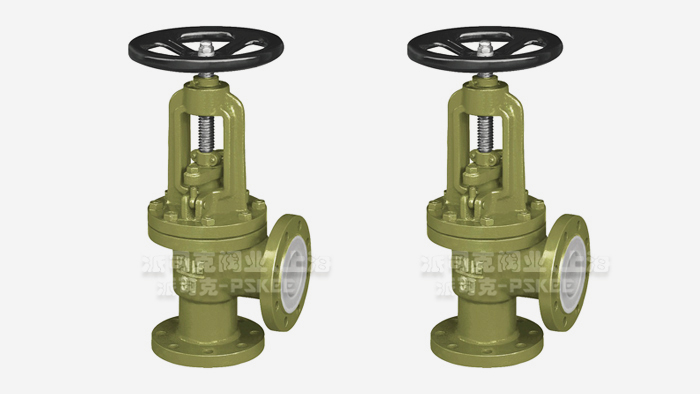

襯氟直角式截止閥產品簡述：
J44F46襯氟直角截止閥是指啟閉件（閥瓣）由閥桿帶動并沿閥座中心軸線做升降運動的閥門，是一種常用的截斷閥，主要用來接通或截斷管路中的介質，不用于調節流量。
J44F46襯氟角式截止閥適用在-50～150℃的各種濃度的王水、流酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體，液體介質的管路上使用。

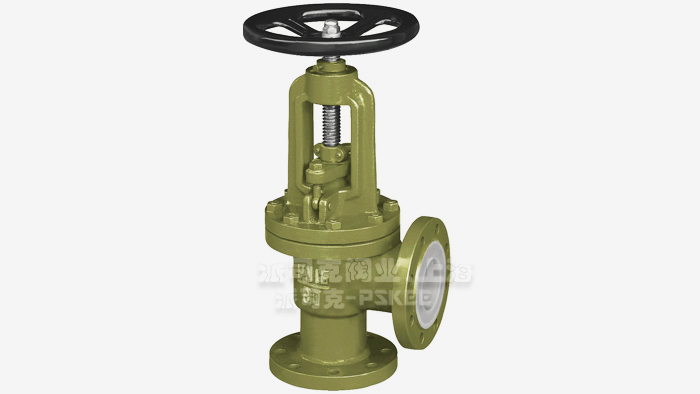

襯氟直角式截止閥產品結構：
襯氟直流式截止閥外殼體采用熔模鑄造，強度高、外觀光潔，與液體接觸內腔、閥體、閥蓋、閥瓣等（即化學介質過流部件）部件均選用優良的耐腐蝕材料（氟塑料）作為襯里或包覆材料，采用模壓襯里成型工藝技術使閥門既有金屬的強度有又耐腐蝕的特性。其閥座采用整體式聚合物作密封材料，在較寬的溫度和壓力范圍內具有優良的密封性能；啟閉件(閥瓣)由閥桿帶動并沿閥座中心軸線作升降運動的閥門，在管路上主要用來接通或截斷管路中的介質，但不能做節流用。
襯氟直角式截止閥執行標準 ：
設計規范：GB/T 12233 GB/T 12235
結構長度：GB/T 12221
連接法蘭：JB/T 78 JB/T 79
試驗與檢驗：GB/T 13927
產品標識：GB/T 12220
供貨規范：JB/T 7928
公稱壓力：1.0、1.6、2.5Mpa

襯氟直角式截止閥產品范圍：

襯里、閥座	適用溫度（℃）	適用介質
PTFE（F4）	≤180	除熔融堿金屬、元素氟外的各種濃度的酸、堿、鹽、王水、有機酸等強腐蝕性介質
PCTFE（F3）	≤120
FEP（F46）	≤150
PFA（可熔性F4）	≤180
PVDF（F2）	≤100
RPTFE（RF4）	≤180

襯氟直角式截止閥產品材質：

序號	零件名稱	球鐵	鑄鋼	不銹耐酸鑄鋼		低碳不銹耐酸鑄鋼
		QT	C	P	R	PL	RL
1	閥體/閥蓋	QT400	WCB	CF8	CF8M	CF3	CF3M
2	球體/閥桿	2Cr13	2Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	襯里/閥座	FEP(F46),PTFE(F4),PFA(可溶性聚四氟乙烯)，PE（高分子理聚乙�。�，PO（聚烯烴）
4	填料壓蓋	WCB		CF8	CF8M	CF3	CF3M
5	填料	PTFE(F4)		PTFE(F4)		PTFE(F4)
6	活節螺栓	35		1Cr17Ni2		1Cr17Ni2
7	閥桿螺母	ZCuAl10Fe3		ZCuAl10Fe3		ZCuAl10Fe3
8	緊固螺栓	35		1Cr17Ni2		1Cr18Ni9Ti
9	螺母	45		0Cr18Ni9		0Cr18Ni9
10	手柄	A3		A3		A3

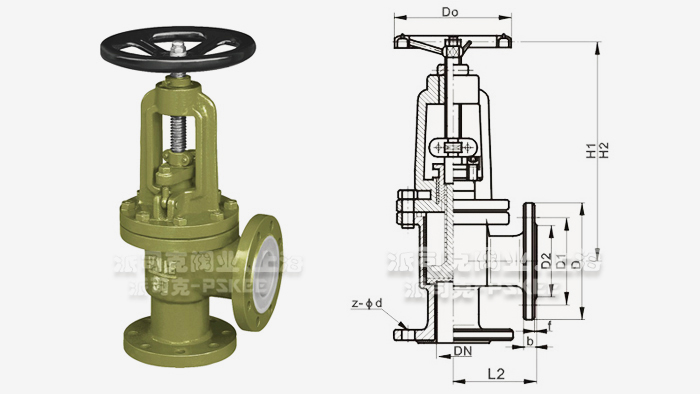

襯氟直角式截止閥外形尺寸表：

通徑DN（mm）	NPS	L	L1	L2	D	D1	D2	f	b	zΦd	Do	H1	H2
15	1/2	130	130	90	95	65	45	3	15	4-14	120	165	180
20	3/4	150	50	95	105	75	55	3	17	4-14	120	195	215
25	1	160	160	100	115	85	65	3	17	4-14	160	210	235
32	1-1/4	180	180	105	140	100	75	3	19	4-18	160	215	245
40	1-1/2	200	200	115	150	110	85	3	19	4-18	180	260	295
50	2	230	230	125	165	125	100	3	21	4-18	200	300	345
65	2-1/2	290	290	145	185	145	120	3	21	8-18	250	320	380
80	3	310	310	155	200	160	135	3	22	8-18	280	390	465
100	4	350	350	175	220	180	155	3	23	8-18	300	450	540
125	5	400	400	200	250	210	185	4	24	8-23	320	460	570
150	6	480	480	225	285	240	210	4	26	12-23	350	530	665
200	8	600	600	275	340	295	265	4	26	12-26	450	600	790
250	10	730	730	325	405	355	320	4	28		500	720	940

襯氟直角式截止閥產品應用：
襯氟直角式截止閥是氟塑料全襯里J41F46型直通式、J45F46型直流式、J44F46型角式截止閥，具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短等項優點，被廣泛應用在石油、化工等管路系統中做截斷介 質用，但需要強調的是氟塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕 破壞密封面。
2.襯氟直角式截止閥閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可能性，結構緊湊。

襯氟球閥

襯氟蝶閥

襯氟閘閥

襯氟隔膜閥

襯氟止回閥

襯氟視盅

襯氟截止閥

襯氟放料閥

襯氟過濾器

襯氟旋塞閥

·襯氟直角式截止閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·襯氟直角式截止閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·襯氟直角式截止閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·襯氟直角式截止閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·襯氟直角式截止閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
