【一體式漿液閥】派司克品牌.質量保證，派司克閥業全方面介紹【
C5ZTD10一體式漿液閥】相關標準、選型、作用、結構圖、規格型號；為您
刀閘閥外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶打造高品質、高性能、高標準、高壽命、價格優惠的系列一體式漿液閥。

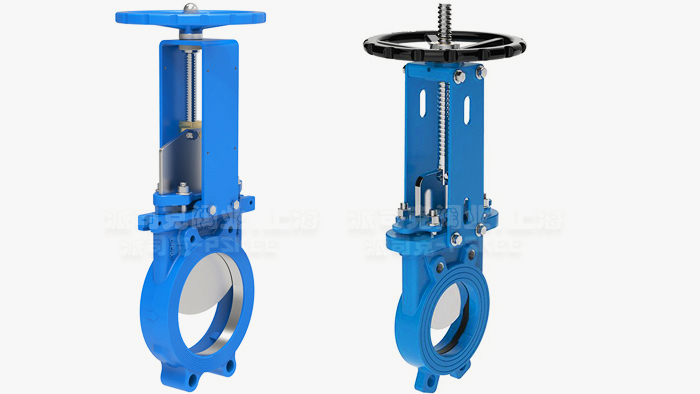

一體式漿液閥產品簡述：
一體式漿液閥又名無凹槽漿液閥，整體式漿液閥，是一種閥體采用整體式結構的漿液閥,包括閥體,閘板和U型密封條,閥體中腔底部設有凹槽并裝有彈性U型密封條,當閥門關閉時閘板下移,閘板底部邊緣與密封條接觸進而壓縮密封條進入凹槽中實現閥體和閘板的密封;當漿液閥開啟時閘板上移,閘板底部邊緣與密封條脫離,密封條彈起與凹槽平整,能防止刀閘閥在使用過程中,介質沉淀物積存在閥體中腔的凹槽里，不易堵塞、無殘留，管道清洗方便，從而有效提高刀閘閥的密封效果,防止閥門關閉時泄漏。使用壽命更長，維護更簡單；法蘭密封面鑲O型圈，無須另配法蘭墊片，安裝簡單方便，磨擦系數小，啟閉靈活，可配手動、電動、氣動、電液動、液動、傘齒輪傳動等諸多執行器，以滿足不同工礦要求使用。
一體式漿液閥產品特點：
1.采用對夾一體式結構，體積小，重量輕；主要由閥體、O型圈、閘板、閥桿、支架等部件組成。
2.敞開的通道，可以防止介質在閥內的沉積；
3.采用可更換式密封結構，一改普通漿液閥與刀型閘閥維修難的問題；
4.閥體材質由傳統的鑄鋼更換成了球墨鑄鐵，耐腐蝕性更好，有效延長了使用壽命。
一體式漿液閥性能規范:
公稱壓力（MPa）
|
殼體試驗（MPa）
|
密封試驗（MPa）
|
工作溫度
|
適用介質
|
0.6
1.0
|
0.9
1.5
|
0.66
1.1
|
≤80℃
≤80℃
|
紙漿、污水、煤漿、灰、渣水混和物
|
一體式漿液閥零部件材質 :
|
體、蓋
|
閥板
|
閥桿
|
密封面
|
|
不銹鋼、球墨鑄鐵、灰鑄鐵
|
不銹鋼
|
不銹鋼
|
橡膠、四氟、不銹鋼、硬質合金
|

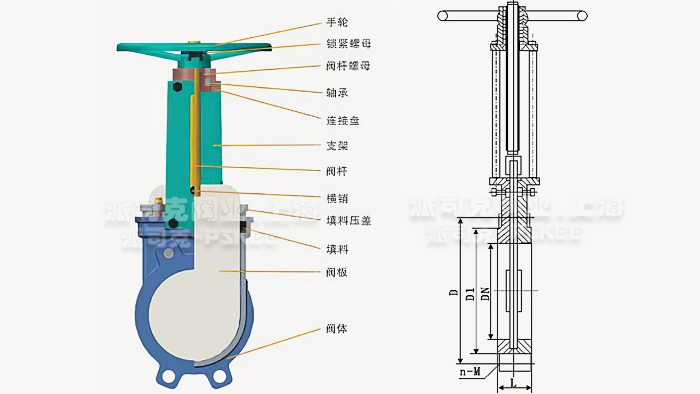

一體式漿液閥外形尺寸:
MPa
|
DN
|
L
|
D
|
D1
|
H
|
N-M
|
|
1.0
|
50
|
40
|
125
|
95
|
425
|
4-M16
|
|
65
|
40
|
145
|
110
|
475
|
4-M16
|
|
80
|
50
|
160
|
127
|
505
|
8-M16
|
|
100
|
50
|
180
|
149
|
580
|
8-M16
|
|
125
|
50
|
210
|
174
|
655
|
8-M16
|
|
150
|
60
|
240
|
199
|
745
|
8-M20
|
|
200
|
60
|
295
|
250
|
890
|
8-M20
|
|
250
|
70
|
350
|
310
|
1125
|
12-M20
|
|
300
|
70
|
400
|
360
|
1325
|
12-M20
|
|
350
|
96
|
460
|
416
|
1480
|
16-M20
|
|
400
|
100
|
515
|
466
|
1645
|
16-M24
|
一體式漿液閥產品作用：
一體式漿液閥是原閥體技術基礎上，做出的漿液閥，該閥又名無凹槽漿液閥，整體式漿液閥，閥體密封采用"O"型復合密封圈結構，克服了原對夾式漿液閥采用"U"型密封墊受力后易移位和變形，介質外泄等缺點。閘板采用刀形結構，解決了灰漿沉淀密封槽內，閥門關閉不嚴，外泄漏等問題。
·一體式漿液閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·一體式漿液閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·一體式漿液閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·一體式漿液閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·一體式漿液閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
