【氣動對夾式
刀型閘閥】派司克品牌一體化解決方案，派司克閥業全方面介紹【
PZ643H氣動對夾式刀型閘閥】相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列刀型閘閥。
氣動對夾式刀型閘閥產品介紹：
Z673X氣動對夾式刀型閘閥通過配用電磁閥、接近開關等附件可以完成開、關兩位置的動作控制和信號輸出，也可以完成連續動作的自動控制。主體采用鑄鐵、鑄鋼、不銹鋼等，刀形閘閥其閘板具有剪切功能,可刮除密封面上的粘著物,自動清除雜物,不銹鋼閘板可防止腐蝕引起的密封泄漏，廣泛用于化工、煤碳、制糖、污水、造紙各項粉粒體及漿類流體等領域。

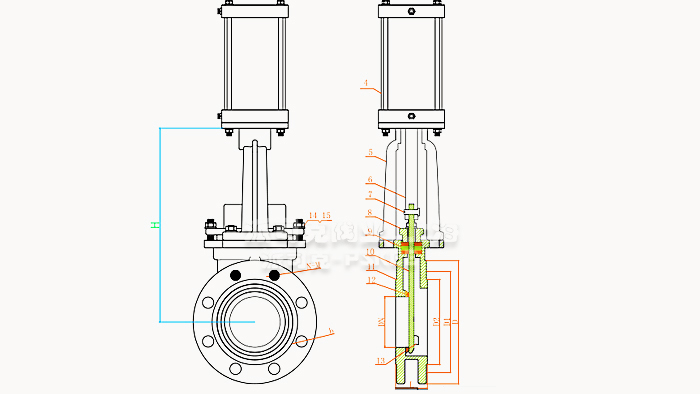

氣動對夾式刀型閘閥產品結構：
氣動對夾式刀型閘閥由左、右閥體、U型密封圈、閘板、鋼螺母、閥桿、支架、氣缸等件組成，氣動閥門啟閉靠氣動執行器的氣缸動作來完成。采用對夾式結構，體積小，重量輕；敞開的通道，可以防止介質在閥內沉積。新的U型封圈，可以保證閥門的良好密封性；流阻小，安裝維修方便。 閘板的外密封，則是通過嵌在閥體內具有彈性的密封條來實現，并可借助于螺釘，壓板進行調整。
氣動對夾式刀型閘閥產品特點：
1,對夾式刀閘閥短結構長度,節省材料,可使管路系統整體重量大大減輕
2,占用有效空間小,能有效支持管道的強度,可減少管道振動的可能性
3,閘板選用奧氏體不銹鋼,耐腐性能大大提高,可有效的防止由于閘板腐蝕引起的密封瀉漏
4,上密封填料采用柔性 PTFE ,密封可靠,操作輕便靈活
5,閘板具有閘刀的功能,能有效的閘斷介質中各類雜質
氣動對夾式刀型閘閥外形尺寸表：
|
MPa
|
DN
|
L
|
D
|
D1
|
D2
|
n-M
|
b
|
H
|
1.0
MPa
|
50
|
50
|
160
|
125
|
100
|
4-16
|
18
|
300
|
|
65
|
50
|
180
|
145
|
120
|
4-16
|
18
|
310
|
|
80
|
50
|
195
|
160
|
135
|
8-16
|
18
|
330
|
|
100
|
50
|
215
|
180
|
155
|
8-16
|
18
|
370
|
|
125
|
50
|
245
|
210
|
185
|
8-16
|
18
|
410
|
|
150
|
60
|
280
|
240
|
210
|
8-20
|
23
|
480
|
|
200
|
60
|
335
|
295
|
265
|
8-20
|
23
|
570
|
|
250
|
70
|
390
|
350
|
320
|
12-20
|
23
|
720
|
|
300
|
80
|
440
|
400
|
368
|
12-20
|
23
|
810
|
|
350
|
80
|
500
|
460
|
428
|
16-20
|
23
|
890
|
|
400
|
90
|
565
|
515
|
482
|
16-24
|
27
|
1030
|
|
450
|
100
|
615
|
565
|
532
|
20-24
|
27
|
1160
|
|
500
|
114
|
670
|
620
|
585
|
20-24
|
27
|
1280
|
|
600
|
114
|
780
|
725
|
685
|
20-27
|
30
|
1450
|
氣動對夾式刀型閘閥產品應用：
氣動刀型閘閥是較為復雜的自動化控制儀表，由多種氣動元件及閥體組成。多用于要求快速切斷或開啟的場合。適用于糖漿、紙漿、污水、煤漿、灰渣、粉塵、渣水混合特等介質管道。常用作介質調節和節流使用，該對夾式刀型閘閥適合水平安裝，變傾斜安裝。雙作用氣缸；對閥門開啟和關閉的兩位式控制；單作用氣缸；在電路和氣路切斷故障時，閥門自動開啟或自動關閉（即常閉或常開）。
·氣動對夾式刀型閘閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·氣動對夾式刀型閘閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·氣動對夾式刀型閘閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·氣動對夾式刀型閘閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·氣動對夾式刀型閘閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
