活塞式水錘吸納器產品簡述：
YQ9000、ZYA9000活塞式水錘吸納器是一種用于消除管線中因多種原因造成的水錘沖擊波，保護管道及設備不受破壞的裝置。活塞式水錘消除器適用于工礦、企業、高層建筑、電站等各類給排水系統中，利用活塞上腔室中空氣的脹縮，使突發的沖擊波得到緩沖而緩解了力度，大程度地避免因水錘沖力造成的設備損壞。該裝置結構簡單，選材精良，使用壽命長。
活塞式水錘吸納器工作原理:

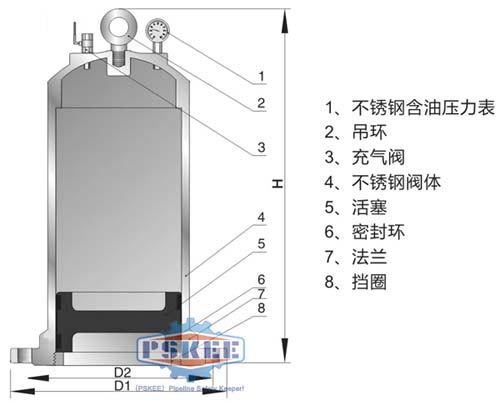

YQ9000、ZYA9000活塞式水錘消除器的內部有一密閉的容氣腔，下端為一活塞，當沖擊波傳入水錘消除器時，水擊波作用于活塞上，活塞將往容氣腔方向運動。活塞運動的行程與容氣腔內的氣體壓力、水擊波大小有關，活塞在一定壓力的氣體和不規則水擊雙重作用下，做上下運動，形成一個動態的平衡，這樣就有效地消除了不規則的水擊波震蕩。
活塞式水錘吸納器產品應用：
YQ9000、ZYA9000活塞式水錘吸納器能在無需阻止流體流動的情況下，有效地消除各類流體在傳輸系統可能產生的水外錘和浪涌發生的不規則水擊波震蕩，從而達到消除具有破壞性的沖擊波，起到保護之目的。水錘消除器適用于工礦、企業、高層建筑、電站等各類排水系統中。
活塞式水錘吸納器技術參數：
|
公稱壓力MPa
|
試驗壓力
|
適合介質
|
適宜溫度
|
容氣腔壓力（占管道壓力百分?jǐn)?shù)）
|
|
密封試壓
|
強度試壓
|
|
MPa
|
MPa
|
|
1.6
|
1.76
|
2.4
|
純凈水
|
<=80℃
|
50~70
|
|
2.5
|
2.75
|
3.75
|

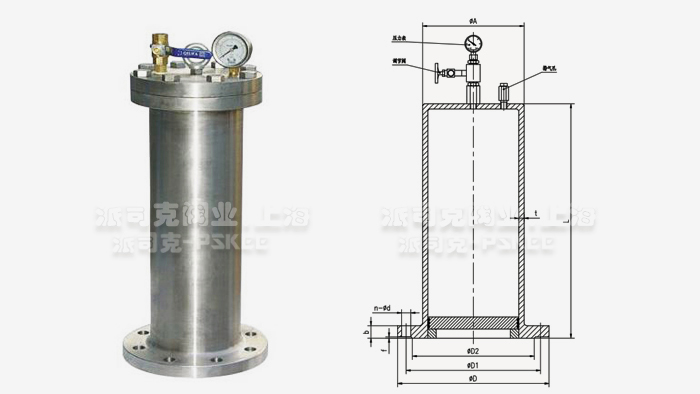

活塞式水錘吸納器ZYA9000外形尺寸表：
|
公稱通徑DN
|
D
|
D1
|
D2
|
b
|
H
|
n-Φd
|
|
mm
|
英寸
|
|
15
|
1/2
|
95
|
65
|
45
|
14
|
200
|
4-φ14
|
|
20
|
3/4
|
105
|
75
|
55
|
16
|
300
|
4-φ14
|
|
25
|
1
|
115
|
85
|
65
|
16
|
320
|
4-φ14
|
|
32
|
1 1/2
|
140
|
100
|
78
|
18
|
340
|
4-φ18
|
|
40
|
1 1/2
|
150
|
110
|
85
|
18
|
350
|
4-φ18
|
|
50
|
2
|
165
|
125
|
100
|
20
|
455
|
4-φ18
|
|
65
|
2 1/2
|
185
|
145
|
120
|
20
|
505
|
4-φ18
|
|
80
|
3
|
200
|
160
|
135
|
20
|
745
|
8-φ18
|
|
100
|
4
|
220
|
180
|
155
|
22
|
765
|
8-φ18
|
|
125
|
5
|
250
|
210
|
185
|
22
|
796
|
8-φ18
|
|
150
|
6
|
285
|
240
|
210
|
24
|
828
|
8-φ23
|
|
200
|
8
|
340
|
295
|
265
|
24
|
918
|
12-φ23
|
|
250
|
10
|
405
|
355
|
320
|
26
|
948
|
12-φ25
|
|
300
|
12
|
460
|
410
|
375
|
28
|
970
|
12-φ25
|
活塞式水錘吸納器安裝說明：
1、水錘吸納器DN15~50為螺紋連接，用標準三通垂直裝于管道，用于支管系統消除管道不規則水擊波和噪聲。DN50~300為法蘭連接，用標準三通外接。

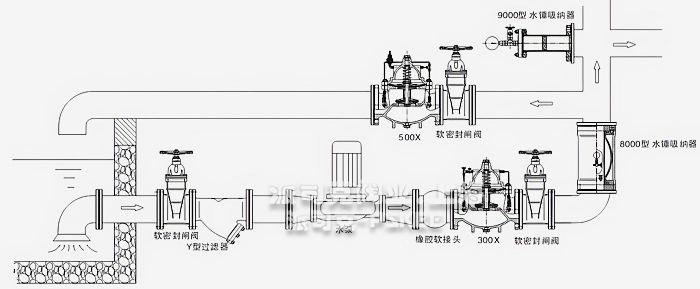

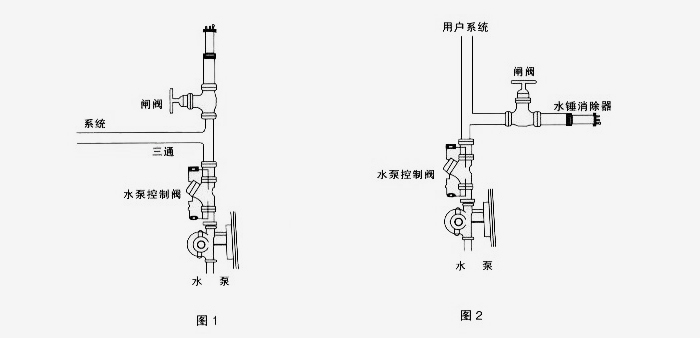

2、YQ9000 16/25P活塞式水錘消除器應盡量安裝在水擊源附近，其安裝應便于水擊波無阻礙地通向消除器，安裝示意圖如下二例：
a、閥體上的壓力表，安裝前顯示閥體氣室壓力，安裝后顯示管道壓力。
b、安裝前請確認，水錘消除器氣室壓力不得高于管道壓力
c、當揚程50m以上，壓力5Kgf/cm2以上時，建議長道管下方及逆止閥止閥上方轉角處各安裝一只水錘消除器。
d、為考慮維修，建議保留10cm閥體與墻面間隙，方便維修動作。
e、若管道內水壓力較低，或水錘消除器氣室壓力較低，皆可帖水錘消除器上方注氣栓加入氣壓或釋放氣壓。
f、水錘消除器氣室壓力，維持于管道壓力50~70時水錘消除器有很好的效果
g、水錘吸納器二次側為開放壓力場合，例定水位閥，衛浴器具，水龍頭等注氣1-1.3Kgf/cm2較適合.
