【限流止回閥】派司克品牌一體化解決方案，
派司克閥業全方面介紹
LH45X限流止回閥相關標準、選型、作用、結構圖、規格型號；為您提供
水力控制閥外形尺寸、工作原理、產品說明書、安裝維護及產品示意圖；為廣大用戶打造高品質、高性能、高標準、高壽命、價格優惠及一整套解決方案的系列限流止回閥。
限流止回閥產品簡述：
LH45X限流止回閥安裝于水泵出口，在單泵啟動和非全數設計工作泵工作時，對工作泵起限制流量作用，使泵在較效率狀態下工作；防止電動機在水泵低揚程、大流量、低效率時，發生過載現象；防止過大電流燒電機現象的發生，同時起到一定的節能效果。限流止回閥依據水泵的設計工況點揚程，導閥自動檢測并控制水泵的實際工作揚程，以限制水泵的工作流量，限制電機的負載。
限流止回閥工作原理:
LH45X限流止回閥主要用于多泵并聯使用時安裝于水泵壓出口，起限制水泵工作流量，防止停泵回流作用。該閥采用導閥—主閥構造，結構緊湊，重量較輕。
限流止回閥功能及主要作用原理：
1、限流功能
LH45X限流止回閥安裝于水泵出口，在單泵啟動和非全數設計工作泵工作時，對工作泵起限制流量作用，使泵在效率狀態下工作；防止電動機在水泵低揚程、大流量、低效率時。發生過載現象；防止過大電流燒電機現象的發生，同時起到一定的節能效果。

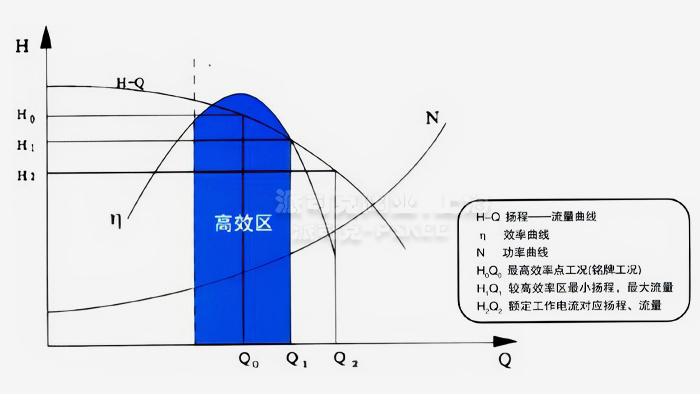

其限流原理為：依據水泵的設計工況點揚程，導閥自動檢測并控制水泵的實際工作揚程。以限制水泵的工作流量，限制電機的負載。
該限流止回閥0設定一個控制工作揚程，當水泵工作揚程低于控制揚程時閥門做關閥動作，使實際工作揚程加大；當水泵工作揚程大于設定揚程時閥門全開，閥門阻力小。
控制揚程的設定可以按電機額定電流設定，也可以按效率工況設定，該閥門工作揚程設定值可調。一般出廠設定值為設計工況揚程。
2、止回功能
該閥的止回功能等同于微阻緩閉止回閥，且無關閉噪聲，零回流。
限流止回閥產品特點：
1.限流止回閥支持水泵工作點內工作；
2.限制水泵大流量，低效率時運行；
3.限制揚程可調范圍0.1～0.6MPA，出廠時設定在0.1MPA；
4.無級調節揚程功能；
5.防止水泵過載燒壞電機；
6.微阻緩閉止回閥停泵時，關閉無水錘現象；
限流止回閥技術參數：
|
DN
|
工作流量
|
局部阻力系數
|
|
50
|
25
|
|
|
65
|
50
|
|
|
80
|
70
|
|
|
100
|
100
|
4-6
|
|
125
|
150
|
4-6
|
|
150
|
250
|
4-6
|
|
200
|
400
|
3-6
|
|
250
|
800
|
3-6
|
|
300
|
1200
|
2-5
|
|
350
|
1400
|
2-5
|
|
400
|
1800
|
2-4
|
|
450
|
2400
|
2-4
|
|
500
|
3000
|
2-4
|
|
600
|
4000
|
2-4
|
|
700
|
6000
|
2-4
|
|
800
|
7500
|
2-4
|
限流止回閥產品應用：

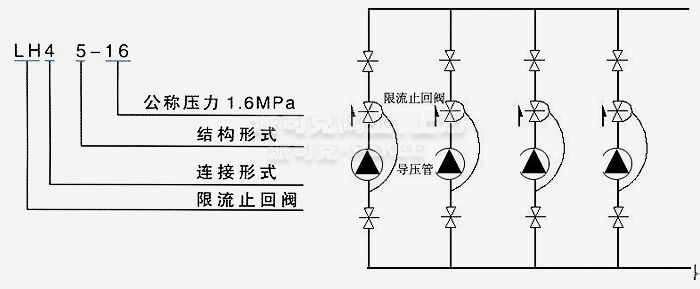

LH45X-16系列限流止回閥主要用于多泵并聯使用時安裝于水泵壓出口，起限制水泵工作流量，防止停泵回流作用。該閥采用導閥主閥構造，結構緊湊，重量較輕。
限流止回閥介質流動方向應與閥體箭頭方向一致，可以外接導壓管裝置出廠前均通過壓力試驗，安裝時嚴禁損傷導壓裝置；閥上的1/2管接頭應安裝在水泵入口處；可水平安裝也可以垂直安裝；限流止回閥的需求揚程大于0.1MPa時，先逆時針把四通開大，然后再順時針逐漸關閉調壓閥，關閉過程中出口壓力會逐漸變大，直至出口壓力為需要揚程時，即完成初調節，反復啟閉水泵2-3次，每次運行3-5分鐘，出口壓力不變即完成調試工作；視水質情況應經常檢查出口壓力值，當出口壓力小于設定值時，應開啟過濾器排除污物。
限流止回閥安裝調試：
1.LH45X限流止回閥介質流動方向與閥體箭頭方向一致；
3.外接導壓管裝置出廠前均通過壓力試驗，安裝時嚴禁損傷導壓裝置；
3.閥上的1/2管接頭應安裝在水泵入口處；
4.限流止回閥可水平安裝也可以垂直安裝；
6.當需求揚程大于0.1Mpa時，先逆時針把四通開大，然后再順時針逐漸關閉調壓閥，關閉過程中出口壓力會逐漸變大.直至出口壓力為需要揚程時，即完成初調節，反復啟閉水泵2~3次，每次運行3~5分鐘，出口壓力不變即完成調試工作；
8.視水質情況應經常檢查出口壓力值，當出口壓力小于設定值時，應開啟限流止回閥過濾器排除污物。
·限流止回閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·限流止回閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·限流止回閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·限流止回閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·限流止回閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
