【隔膜壓力表】派司克品牌.質量保證，派司克閥業全方面介紹
隔膜壓力表相關標準、選型、作用、結構圖、規格型號；為您提供
塑料閥門外形尺寸、工作原理、產品說明書、安裝維護及產品示意圖；為廣大用戶打造高品質、高性能、高標準、高壽命、價格優惠及一整套解決方案的系列隔膜壓力表。
隔膜壓力表產品功能：
全塑隔膜壓力表能適用于測量強腐蝕、高溫、 有粘度、易結晶、易凝固、有固體浮物的介質壓力以及避免測量介質直接進入通用型壓力儀表和防止沉淀物積聚且易清洗的場合，隔膜壓力表由隔膜隔離器與通用型壓力儀表組成一個系統的隔膜表。

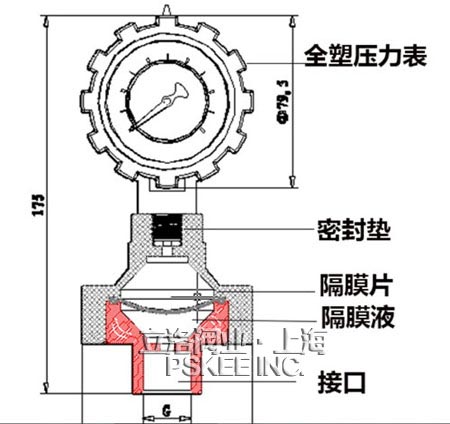

隔膜壓力表結構原理：
隔膜壓力表由隔膜體加上壓表頭的封閉系統，內充密封液，壓力作用于隔膜時，則隔膜產生變形壓縮密封液將力傳遞到壓力儀表頭中彈性組件由壓力表頭顯示壓力值。隔膜壓力表的力傳遞由隔膜體內部與表波登管中間填充液完成，隔膜片僅起隔離密封作用，彈性元件還是波登管。
隔膜壓力表是基于膜片線性變形，壓力直接作用于膜片，由膜片產生與壓力成線性關系的位移，進而指示數值，膜片不單是做為彈性元件，還起到隔離測量介質作用。
全塑隔膜壓力表產品作用：
全塑隔膜壓力表是由通用的塑殼壓力表與一個全塑材料的隔膜體配合連接而成的。隔膜體型號有標準型和工字型這兩種。全塑隔膜壓力表主要部件均采用塑料部件制作，隔離膜片采用PTFE/EPDM材質，具有防強腐蝕性能。此儀表適用于化工行業測量氯氣、鹽酸、硝酸等具有強腐蝕作用的液體或氣體的壓力。
全塑隔膜壓力表技術參數：
表外徑：φ60MM φ100MM
精度等級：1.6%
測量范圍：0-1.6MPa
溫度條件：-20～70℃
儀表接頭：銅合金
隔膜體材質：PP/PVC/PTFE/EPDM
法蘭尺寸；4分/6分 1.0MPA級
隔膜連接：標準型螺紋連接 M20X1.5 M14X1.5
防護等級：IP54
儀表充液：內部填充工作液硅油
工作壓力：靜負荷：用至測量上限值的3/4
交變負荷：用至測量上限值的2/3
瞬時壓力：用至滿量程全塑隔膜壓力表外形尺寸：
耐隔膜壓力表技術參數：
儀表外徑：φ60MM
精度等級：1.6%
測量范圍：0-1.6MPa 0-1.0MPa
溫度條件：-20～70℃
儀表接頭：銅合金
連接接頭：G1/4 M14X1.5
防護等級：I
儀表外徑：φ60MM
精度等級：1.6%
測量范圍：0-1.6MPa 0-1.0MPa
溫度條件：-20～70℃
儀表接頭：銅合金
連接接頭：G1/4 M14X1.5
防護等級：IP54
壓力表儀表充液：內部填充工作液硅油
壓力表靜負荷：用至測量上限值的3/4
交變負荷：用至測量上限值的2/3
瞬時壓力：用至滿量程

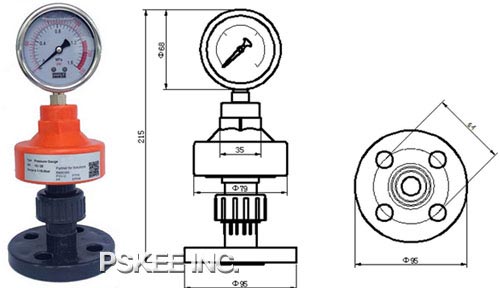

全塑隔膜壓力表外形尺寸表：
|
型號
|
隔膜體材質
|
隔膜片材質
|
D(mm)
|
H(mm)
|
接口尺寸（G）
|
|
YLB-U
|
UPVC
|
FPM、PTFE
|
79
|
161
|
G1/2、G1/4、DN15、DN20
|
|
YLB-P
|
PP
|
FPM、PTFE
|
79
|
161
|
G1/2、G1/4（內螺紋）
|
|
YLB-V
|
PVDF
|
PTFE
|
79
|
161
|
G1/2、G1/4（內螺紋）
|

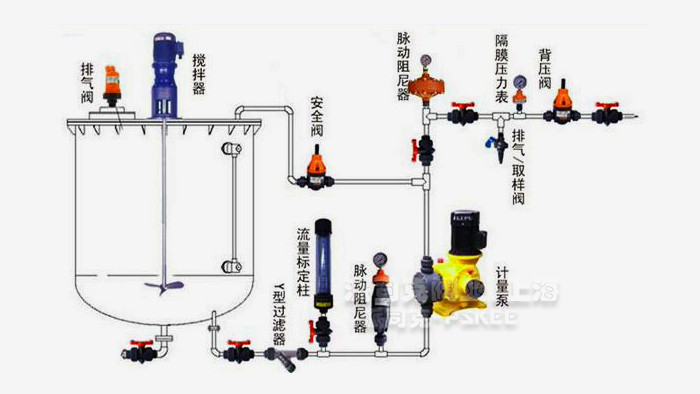

隔膜壓力表產品應用：
隔膜壓力表主要用于石油化工、制堿、化纖、染化、制藥、食品、釀造、造紙、電子機械、電力等工業部門流體測量系統和高務流體介質的微小壓力測量。PTFE膜片化工用耐強腐蝕隔膜壓力表，可用于制堿、氨化、硫化、以及精細化工等。
·隔膜壓力表質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·隔膜壓力表產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·隔膜壓力表解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·隔膜壓力表售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·隔膜壓力表訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
