【塑料止回閥】派司克品牌.質量保證，派司克閥業全方面介紹H44F,H41F,H42F塑料止回閥相關標準、選型、作用、結構圖、規格型號；為您提供塑料閥門外形尺寸、工作原理、產品說明書、安裝維護及產品示意圖；為廣大用戶打造高品質、高性能、高標準、高壽命、價格優惠及一整套解決方案的系列PVC塑料止回閥。

塑料止回閥產品簡述：
塑料止回閥不含金屬成分，耐酸耐堿；嚴絲合縫的球式密封，塑料料止回閥摒棄了傳統止回閥的彈簧或重錘設計，密封性更強，其韌性更好，止水性能更好，耐壓高，可耐壓至150PSI，相當于高度100米水柱的水壓。

塑料止回閥產品結構：
·塑料止回閥新U形內球止水效果更好；
·材質符合飲用水標準；
·純原料，不添加CaCO3；
·添加UV粉，抗紫外能力強；
·塑料止回閥可水平或垂直安裝；

塑料止回閥技術參數：
材質: UPVC, CPVC, FRPP, PPH, PVDF
尺寸: 1/2'' - 2''; DN15 - DN300
標準: ANSI, DIN, JIS, CNS
連接: 插口或螺紋(NPT,PT,BSPF), 熔接, 焊接，法蘭，對夾
工作壓力: PN10,150 PSI
操作溫度: UPVC(0~55℃); CPVC & PP(0~95℃)
本體顏色: UPVC(深灰色), CPVC(淺灰色), PP(米黃色)，PVDF白色

塑料止回閥產品特點：
·1.肋條為半球起導向作用，使密封性更好，更穩定
·2.塑料止回閥由平臺密封改為半球密封，使其密封性好，性能可靠穩定，止水能力強。
·3.支撐密封圈變形，使其密封性更好。
·4.密封圈加厚，其韌性好，止水性能好。
·5.螺帽的外側平面和肋條，均由直角改為斜面，以增加強度。
·6.塑料止回閥與密封圈的接觸面改為一個平面，且每個都經過車床切削以保證其平面度，以使其和密封圈緊密接觸。
·7.承插段與底座連接由直角改為105度斜面，以改善其與螺帽的連接強度。

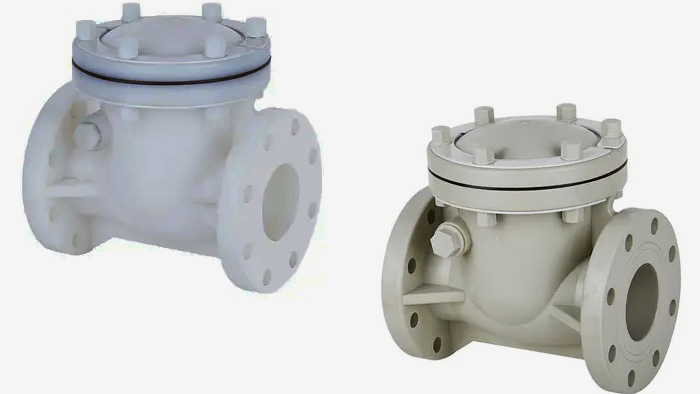

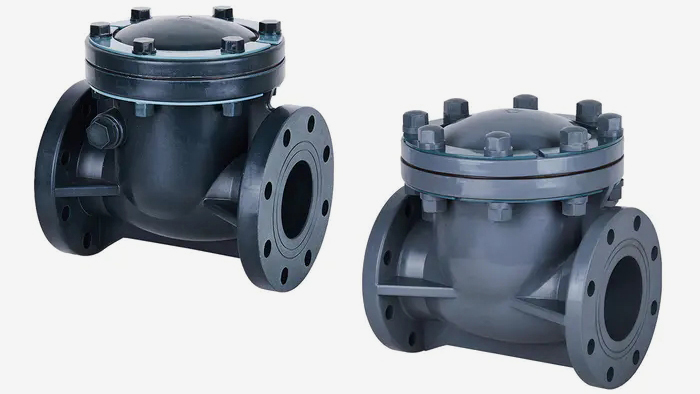

H44F旋啟式塑料止回閥特點：
● 防止液體的逆流現象，保護泵設備等。
● 由于是懸臂式止回閥，對流體產生阻力較小。
● 全塑料材料制造，發揮酸堿等腐蝕性流體的強耐腐蝕性。
● 不僅可從配管上拆卸閥體，而且，可打開閥帽，進行內部點檢維護。
● 維護時可以打開閥蓋維修更換，不需要從管路中拆下。
● 強度大，震動小。

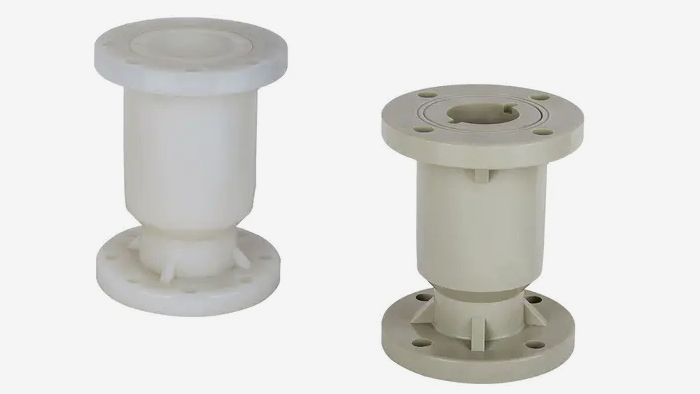

H42F球芯塑料止回閥特點：
● 全球形球芯設計，介質含顆粒時閥門不易堵塞。
● 可選四氟球，密封性和耐腐蝕性出眾。
● 獨特的結構設計，使閥門的流阻更小。
● 閥門安裝時介質流向參照黑色大箭頭。
●閥門結構設計合理，從而減少整個管路的阻力，使介質能夠順利地通過，從而降低了壓力的損失，保證了流量。
●結構簡單，不易受其它因素的影響，所以具有優良的止回性。
●閥門整體形狀小巧，適合安裝在狹小空間內。

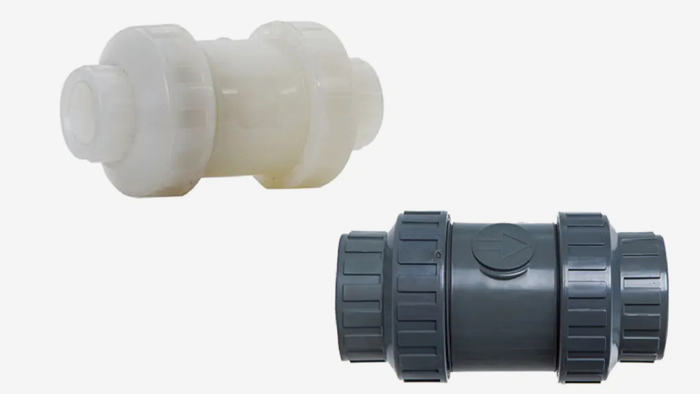

H61F活接式止回閥特點：
● 因為其級成部件數量的減小，該閥不易受外界壓力的影響，同時，該閥具有很高的**性，所以**可以防止逆流。
● 由任止回閥結構精致，重量輕巧，因而可以安裝在有限的空間中，而且很容易維護。
● 安裝便捷，需求空間小，易于維護。
● 管路中止回閥受到水錘效應和震動，活接螺紋易松動和損壞。因此不建議在高溫，強腐蝕等苛刻工況中選擇活接連接。

塑料止回閥主要零件材料：

件號No.	名稱	材質
1	螺帽蓋	FRPP
2	閥蓋	FRPP,PVDF,CPVC,UPVC,PPH
3	揺桿	FRPP,PVDF,CPVC,UPVC,PPH
4	封蓋	FRPP,PVDF,CPVC,UPVC,PPH
5	密封圈	EPDM,FPM
6	密封螺母	FRPP,PVDF,CPVC,UPVC,PPH
7	連接桿	FRPP,PVDF,CPVC,UPVC,PPH
8	閥體	FRPP,PVDF,CPVC,UPVC,PPH
9	六角螺栓	鋼、不銹鋼
10	橡膠墊片	EPDM,FPM
11	六角螺栓	FRPP,PVDF,CPVC,UPVC,PPH
12	墊片	鋼、不銹鋼
13	六角螺母	鋼、不銹鋼

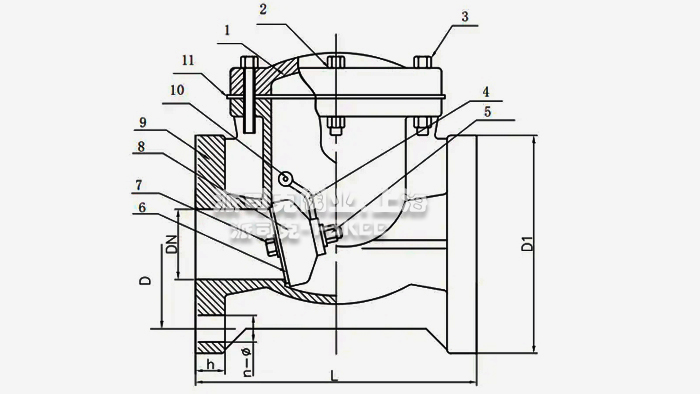

H44F旋啟式塑料止回閥外形尺寸表：

DN	D(mm)			D1	L	h	n			φ(mm)			工作壓力(Mpa)	**小返回壓力(Mpa)
DN	DIN	JIS	ANSI	D1	L	h	HG/DIN	JIS	ANSI	HG/DIN	JIS	ANSI	工作壓力(Mpa)	**小返回壓力(Mpa)
25	85	90	79	125	160	16	4	4	4	14	15	16	1.0	0.05
32	100	100	89	145	180	16	4	4	4	18	19	16	1.0	0.06
40	110	105	98	145	180	16	4	4	4	18	19	16	1.0	0.06
50	125	120	121	160	200	18	4	4	4	18	19	19	1.0	0.06
65	145	140	140	180	240	22	4	4	4	18	19	19	1.0	0.08
80	160	150	152	195	260	22	8	8	4*	18	19	19	0.6	0.08
100	180	175	190	215	300	22	8	8	8	18	19	19	0.6	0.08
125	210	210	216	250	350	28	8	8	8	18	19	22	0.6	0.1
150	240	240	241	280	405	30	8	8	8	22	23	22	0.6	0.1
200	295	290	298	330	500	34	8	12*	8	22	23	22	0.3	0.1
250	350	355	362	395	600	37	12	12	12	22	25	26	0.3	0.1
300	400	400	432	450	600	38	12	16*	12	22	25	26	0.3	0.1

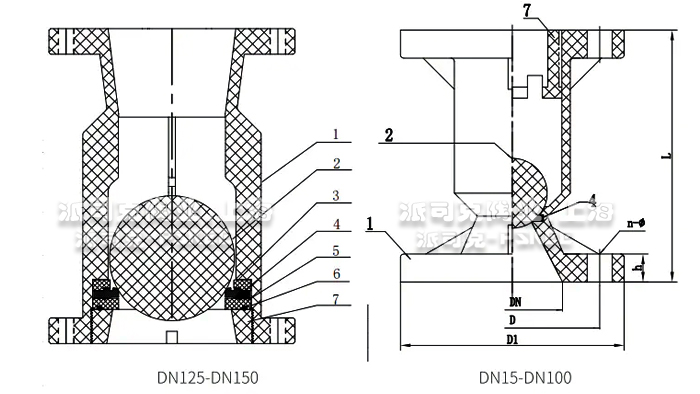

H41F球芯塑料止回閥外形尺寸表：

DN	D1 (mm)	D(mm)			L(mm)	h(mm )	n			φ(mm)			工作壓力(Mpa)	**小返回壓力(Mpa)
DN	D1 (mm)	DIN	JIS	ANSI	L(mm)	h(mm )	HG/DIN	JIS	ANSI	HG/DIN	JIS	ANSI	工作壓力(Mpa)	**小返回壓力(Mpa)
15	95	65	70	60	100	15	4	4	4	14	15	16	1.0	0.1
20	105	75	75	70	120	17	4	4	4	14	15	16	1.0	0.1
25	115	85	90	79	140	17	4	4	4	14	15	16	1.0	0.1
32	135	100	100	89	160	17	4	4	4	18	19	16	1.0	0.1
40	145	110	105	98	165	17	4	4	4	18	19	16	1.0	0.1
50	160	125	120	121	180	20	4	4	4	18	19	19	1.0	0.1
65	180	145	140	140	220	22	4	4	4	18	19	19	0.6	0.1
80	195	160	150	152	250	25	8	8	4*	18	19	19	0.6	0.1
100	215	180	175	190	280	25	8	8	8	18	19	19	0.6	0.1
125	245	210	210	216	325	30	8	8	8	18	19	22	0.4	0.1
150	280	240	240	241	365	30	8	8	8	22	23	22	0.4	0.1
200	335	295	290	298	405	35	8	12*	8	22	23	22	0.3	0.1
250	400	350	355	362	500	38	12	12	12	22	25	26	0.3	0.1
300	455	400	400	432	600	40	12	16*	12	22	25	26	0.3	0.1

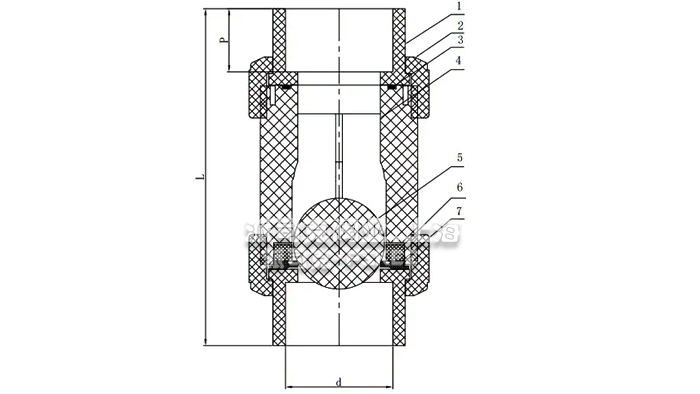

H61F雙活接塑料止回閥外形尺寸表：

DN	d						L	P	工作壓力 (Mpa)	**小返回壓力(Mpa)
	承插接頭			螺紋接頭
	HG/DIN	JIS	ANSI	HG/DIN	JIS	ANSI
15	20	22	21.3	Rc1/2	PT1/2	NPT1/2	100	17	1.0	0.04
20	25	26	26.7	Rc3/4	PT3/4	NPT3/4	120	24	1.0	0.04
25	32	32	33.4	Rcl	PT1	NPT1	130	28	1.0	0.04
32	40	38	42.2	Rc1-1/4	PT1-1/4	NPT1-1/4	153	29	1.0	0.04
40	50	48	48.3	Rc1-1/2	PT1-1/2	NPT1-1/2	181	35	1.0	0.04
50	63	60	60.3	Rc2	PT2	NPT2	203	39	1.0	0.04

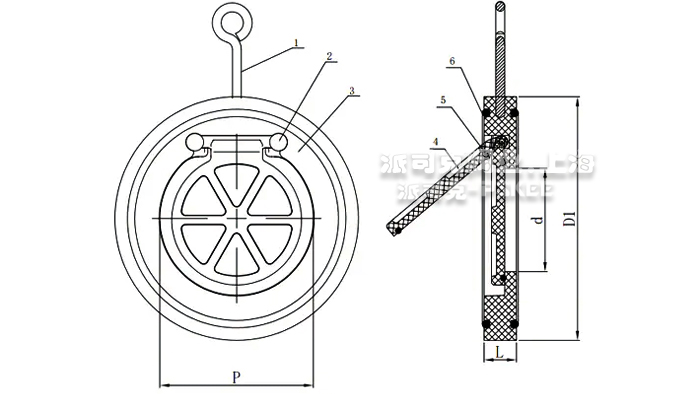

H71F塑料對夾式止回閥外形尺寸表：

DN	d	D1	P	L	工作壓力(Mpa)	**小返回壓力(Mpa)
DN40	23	82	36	18	1.0	0.05
DN50	27	108	44	21	1.0	0.05
DN65	40	127	58	22	1.0	0.05
DN80	54	142	70	23	1.0	0.05
DN100	70	165	89	25	1.0	0.05
DN125	92	192	115	28	1.0	0.05
DN150	112	217	131	30	1.0	0.05
DN200	150	270	179	34	0.6	0.05
DN250	190	328	230	39	0.6	0.05
DN300	216	378	260	44	0.6	0.05

塑料止回閥產品應用：
塑料止回閥體重量輕、耐腐蝕性強，外型結構緊湊美觀，本體重量輕容易安裝，耐腐蝕性強，PVC塑料止回閥應用范圍廣材質衛生，耐磨損、容易拆卸，維護簡單易行，適用流體：水、空氣、油類、腐蝕性化學液體。主要標準：ANSI、JIS、CNS、DIN標準。耐腐蝕塑料止回閥產品廣泛應用于PCB生產線、化工、廢水污水處理、電廠建設、重酸堿行業、凈水處理工程等多個行業！

相關產品

名稱：塑料止回閥

·塑料止回閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·塑料止回閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·塑料止回閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·塑料止回閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·PVC塑料止回閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。

產品品牌	PSKEE
產品型號	H44F,H41F,H61F,H71X-10S
產品口徑	DN15-DN300
產品壓力	1.0Mpa
產品材質	UPVC、CPVC、PPH、PVDF
產品應用	化工、廢水、重酸堿
產品特點	●派司克閥門，PSKEE工業品質。 ●質量保證，交貨快捷，售后完善。 ●產品三包：包修、包換、包退。 ●（PSKEE）Pipeline Safety Keeper。 ●PSKEE工業品牌閥門，管道的安全管理員。 ●銷售熱線：021-31007661、31007662。
