【氣動塑料隔膜閥】派司克品牌.質量保證，派司克閥業全方面介紹UPVC氣動塑料隔膜閥相關標準、選型、作用、結構圖、規格型號；為您提供塑料閥門外形尺寸、工作原理、產品說明書、安裝維護及產品示意圖；為廣大用戶打造高品質、高性能、高標準、高壽命、價格優惠及一整套解決方案的系列UPVC氣動塑料隔膜閥。

氣動塑料隔膜閥產品簡述：
氣動塑料隔膜閥由隔膜閥和活塞式氣動執行機構兩部分組成，它以壓縮空氣為動力，實與對工藝管道中流體介質流量的調節。由于在結構上采用帶有耐腐蝕PVC塑料的閥體和耐腐蝕的隔膜、無填料函結構、節流元件為彈性隔膜、閥體流道平滑，故氣動隔膜閥具有陰力小，流量大、無外漏和方便可靠、防火防爆的優點，廣泛適用于工業自動化系統中的強酸、強堿、強腐蝕、高粘度、含穎粒、帶纖維不充許污染的介質的流量調節。
氣動塑料隔膜閥工作原理：
氣動塑料隔膜閥的關閉與開啟是通過來自管路的壓力作用于增強橡膠隔膜實現的。當壓力介質進入閥門控制腔，隔膜下壓，關閉閥門通道，當控制腔壓力排向大氣或下游管道，隔膜上升，閥門通道被打開。閥門沒有閥桿、密封墊、定向座等，通道中運動的部件就是隔膜，所以不存在銹蝕及抱死現象，具有更高的穩定性。多種結構形式及控制形式，可適用于多種的流體控制需要。
氣動塑料隔膜閥技術參數：

材質	UPVC,CPVC,FRPP,PPH,PVDF	顏色	橘色、藍色、黑色
型號	G621F,G641F	產品別名	氣動隔膜閥
適用范圍	環保、化工、水處理、冶金等	連接形式	雙由令連接、法蘭、絲扣
公稱通徑	DN15 ～ 250 (mm )	公稱壓力	1.0(Mpa )
氣源壓力	0.6MPa(閥門驅動力）	作用形式	氣開式,氣閉式
適用介質	純化水、酸堿液體	使用溫度	0-65℃，-40-150℃
可帶附件	限位開關（2*SPDT信號反饋）、電磁閥24VDC/AC220V（防爆或普通型）、空氣過濾減壓閥、定位器

氣動塑料隔膜閥應用溫度：

材料	介質溫度	材料	介質溫度
氯化聚氯乙烯（CPVC）	-20℃~+95℃	均聚聚丙烯（PPH）	-20℃~+110℃
聚氯乙烯（UPVC）	-0℃~+65℃	聚偏二氟乙烯（PVDF）	-40℃~+150℃
增強聚丙烯（FRPP）	-14℃~+90℃

氣動塑料隔膜閥應用特點：
● 密封件膜片采用 F46 或 PFA 制造，耐磨性能好，耐腐蝕性能與 F4 相當。
●采用螺桿升降結構，啟閉力矩小，平穩性好。
● 循環壽命長， 密封性好。
● 全塑設計，重量輕，耐腐蝕性出眾。
● 可以便捷地安裝各種氣動配件。
● 流量大，流阻小，可以安裝定位器，從而實現流量遠程控制。
● 設計了可調節的關閉行程定位結構，增強了膜片使用壽命，簡化維護流程。
氣動塑料隔膜閥主要材料表：

件號	名稱	材質
1	限位罩	PC
2	螺柱	鋼、不銹鋼
3	壓緊螺母	FRPP
4	墊圈	FRPP
5	手輪	合金料
6	上壓板	鋼、不銹鋼
7	雙頭螺柱及螺母	鋼、不銹鋼
8	閥蓋	FRPP、PVDF、UPVC、CPVC、PPH
9	閥桿螺母	鋼、銅 Ht300
10	閥桿	鋼、不銹鋼
11	閥瓣	鑄鐵、FRPP、PVDF、UPVC、CPVC、PPH、鋼、不銹鋼、C.I.FRP
12	墊膜	三元乙丙、氟橡膠
13	膜片	F46.PFA
14	閥體	FRPP、PVDF、UPVC、CPVC、PPH
15	下壓板	鋼、不銹鋼

氣動塑料隔膜閥工作壓力表：

口徑/MPa/℃	FRPP			PVDF			UPVC			CPVC
15(1/2")	0.8	0.8	0.7	1	0.9	0.7	0.8	0.8	0.7	0.7	0.7	0.6
20(3/4")	0.8	0.8	0.7	1	0.9	0.7	0.8	0.8	0.7	0.7	0.7	0.6
25(1")	0.8	0.8	0.7	1	0.9	0.7	0.8	0.8	0.7	0.7	0.7	0.6
32(11/4")	0.7	0.7	0.6	1	0.9	0.7	0.7	0.7	0.6	0.7	0.7	0.6
40(11/2")	0.7	0.7	0.6	0.8	0.7	0.5	0.7	0.7	0.6	0.7	0.7	0.5
50(2")	0.7	0.7	0.6	0.8	0.6	0.5	0.7	0.7	0.6	0.7	0.7	0.5
65(21/2")	0.7	0.7	0.6	0.8	0.5	0.4	0.7	0.7	0.6	0.7	0.7	0.5
80(3")	0.7	0.7	0.6	0.7	0.5	0.4	0.7	0.7	0.6	0.7	0.7	0.5
100(4")	0.7	0.7	0.6	0.6	0.5	0.4	0.7	0.7	0.6	0.7	0.6	0.5
125(5")	0.5	0.5	0.4	0.5	0.4	0.3	0.5	0.5	0.4	0.5	0.5	0.4
150(6")	0.5	0.5	0.4	0.5	0.3	0.2	0.5	0.5	0.4	0.5	0.4	0.3
200(8")	0.3	0.3	0.2	0.4	0.25	0.2	0.3	0.3	0.2	0.3	0.3	0.25
250 (10")	0.3	0.3	0.2	0.4	0.25	0.2	0.3	0.3	0.2	0.3	0.3	0.2

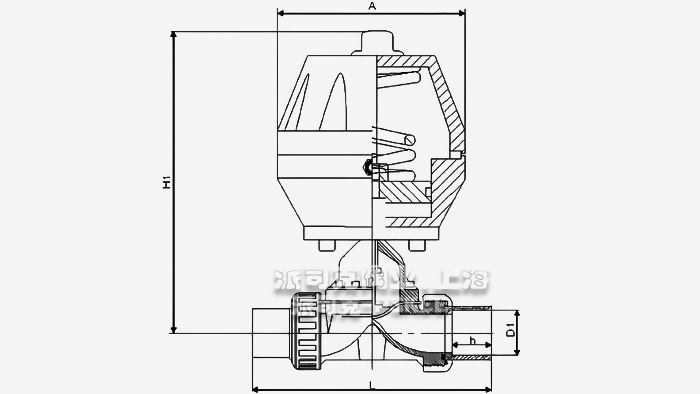

氣動塑料雙由令隔膜閥外形尺寸表：

NPS（in）	DN(mm)	PN（Mpa）	Site(mm)		Reference			D	B
			L	D1	A	H1	W(kg)
1/2	15	0.6	145	20	110	195	2	8	25
3/4	20	0.6	160	25	110	200	2.3	8	25
1	25	0.6	175	32	110	210	2.5	8	25
1-1/4	32	0.6	200	40	110	228	3	8	36
1-1/2	40	0.6	225	50	140	240	5	10	36
2	50	0.6	272	63	170	290	8	10	45

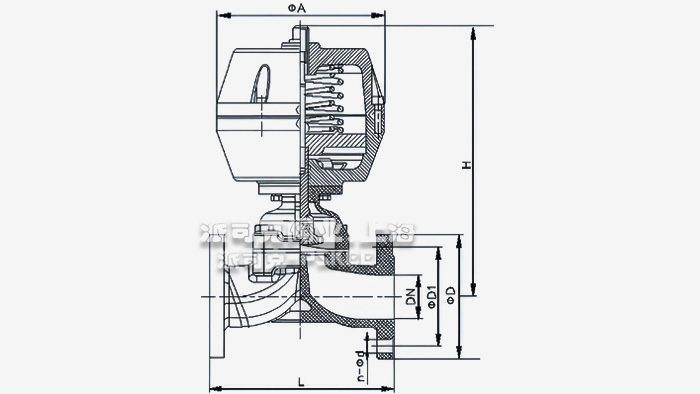

氣動塑料法蘭隔膜閥外形尺寸表：

DN	L	D	D1				n	φd	A	H	閥門重量（KG）
			HG	JIS	DIN	ANSI
15	125	95	65	70	65	60		14	110	215	2
20	135	105	75	75	75	70	4	14	110	220	2.3
25	145	115	85	90	85	80	4	14	110	225	2.5
32	150	135	100	100	100	89	4	18	140	240	3
40	180	145	110	105	110	100	4	18	170	285	5
50	210	160	125	120	125	120	4	18	170	307	8
65	250	180	145	140	145	140	4	18	200	327	13
80	300	195	160	150	160	152	8	18	23	390	16
100	350	215	180	175	180	190	8	18	260	470	24
125	400	245	210	210	210	216	8	18	310	637	30
150	480	280	240	240	240	240	8	23	370
200	570	335	295	290	295	298	8	23	490

氣動塑料隔膜閥產品應用：
氣動塑料隔膜閥以壓縮空氣0.6M為動力，進氣打開閥門，斷氣自動復位（關閉），結構簡單，操作方便；氣動塑料隔膜閥可用于控制水、蒸汽、油品、氣體、泥漿、各種腐蝕性介質、 液態金屬和放射性流體等流體的流動。

塑料球閥

塑料蝶閥

塑料隔膜閥

塑料止回閥

塑料截止閥

塑料底閥

塑料過濾器

塑料安全背壓閥

塑料脈沖阻尼器

氣動塑料閥

電動塑料閥

塑料接頭

塑料流量計

射流器

塑料噴頭

塑料排氣閥

管道混合器

隔膜壓力表

UPVC取樣閥

兩位三通閥

·氣動塑料隔膜閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行的質量跟蹤、客戶檔案、售后保障。
·氣動塑料隔膜閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·氣動塑料隔膜閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個生產細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·氣動塑料隔膜閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·氣動塑料隔膜閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
