【美標
柱塞閥】派司克品牌.質量保證，派司克閥業全方面介紹
美標柱塞閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、產品說明書、安裝維護及產品示意圖；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠及一整套解決方案的美標柱塞閥。
美標柱塞閥產品簡述：

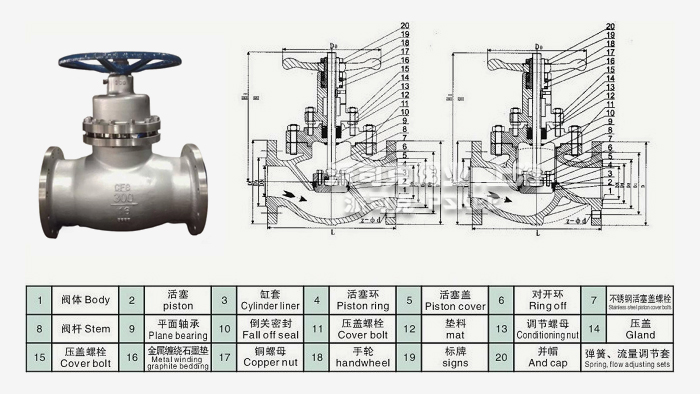

美標柱塞閥是由閥體,閥蓋,閥桿,柱塞,孔架,密環,手輪等零件組成）。當手輪旋轉時,通過閥桿帶動柱塞在孔架中間上下往復運動來完成閥門的開啟與關閉功能。
在閥門中柱塞與密封環間采用過盈配合,通過調節壓蓋中法蘭螺栓,使密封環壓縮所產品生的側向力與閥體中孔面及柱塞外圓密封,從而保證了閥門的密封性,防止了內泄漏,同時閥門開啟矩小,能實現閥門的迅速開啟和關閉。
柱塞閥由于密封環采用回彈性強,耐磨性高的密封材料,具有經受長期高溫,高壓而不喪失彈性,所以密封性能可靠,經久耐用。
美標柱塞閥閥體材料：
鑄鋼 鑄鐵 不鐵鋼 含鉬不鐵鋼
WCB HT200 CF8（304） CF8M（316）
法蘭柱塞閥的密封圈材料
上密封圈材料 下密封圈材料
四氟乙烯加柔性石墨（PTFE） 四氟乙烯加柔性石墨（PTFE）
美標柱塞閥外形尺寸：
|
DN（mm）/ 尺寸 （mm）
|
UJ41H（Y）-150Lb U41SM-150Lb
|
|
1/2″
|
3/4″
|
1″
|
11/4″
|
11/2″
|
2″
|
21/2″
|
3″
|
4″
|
5″
|
6″
|
8″
|
10″
|
12″
|
14″
|
16″
|
|
L
|
108
|
117
|
127
|
140
|
165
|
203
|
216
|
241
|
292
|
356
|
406
|
495
|
622
|
698
|
787
|
914
|
|
H
|
170
|
190
|
210
|
250
|
270
|
300
|
340
|
380
|
420
|
450
|
540
|
640
|
740
|
850
|
970
|
1100
|
|
DO
|
100
|
100
|
120
|
140
|
160
|
180
|
200
|
240
|
270
|
310
|
340
|
400
|
520
|
640
|
760
|
900
|
|
D
|
89
|
98
|
108
|
117
|
127
|
152
|
178
|
190
|
229
|
254
|
279
|
343
|
406
|
483
|
533
|
597
|
|
D1
|
60.5
|
70
|
79.5
|
89
|
98.5
|
120.5
|
139.5
|
152.5
|
190.5
|
216
|
241.5
|
298.5
|
362
|
432
|
476
|
540
|
|
g
|
35
|
43
|
51
|
64
|
73
|
92
|
105
|
127
|
157
|
186
|
216
|
270
|
324
|
381
|
413
|
470
|
|
b
|
10
|
111
|
12
|
13
|
15
|
16
|
18
|
19
|
24
|
24
|
26
|
29
|
31
|
32
|
35
|
37
|
|
Z-φd
|
4-15
|
4-15
|
4-15
|
4-15
|
4-15
|
4-19
|
4-19
|
4-19
|
8-19
|
8-22
|
8-22
|
8-22
|
12-25
|
12-25
|
12-29
|
16-29
|
本閥門全部采用美國標準 （ANSl）及美國石油學會標準（APl）的連接、結構尺寸。
美標柱塞閥安裝和維修：
●柱塞閥出廠前均按ZBJ16006進行試驗,驗收,使用時只需將外表及孔腔清洗干凈,不必拆洗和更換。
●本柱塞閥安裝位置不限,介質流動方向見閥體一箭頭所示。
●經過一段時間的使用密封環如有磨損及滲漏須先將閥門關閉后,再將中法蘭螺栓均勻地略加旋緊以至不滲漏即可同時更換時應防止柱塞和新裝密封環裂痕和碰傷。
●在短時間內,冷熱交替溫差較大的管道中,柱塞閥不能使用。
·美標柱塞閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行的質量跟蹤、客戶檔案、售后保障。
·美標柱塞閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·美標柱塞閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·美標柱塞閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·美標柱塞閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
