【J41H鑄鋼截止閥】派司克品牌.質量保證，派司克閥業全方面介紹J41H鑄鋼截止閥相關標準、選型、作用、結構圖、規格型號。為您提供截止閥外形尺寸、工作原理、產品說明書、安裝維護及產品示意圖；為廣大用戶打造高品質、高性能、高標準、高壽命、價格優惠的系列鑄鋼截止閥。

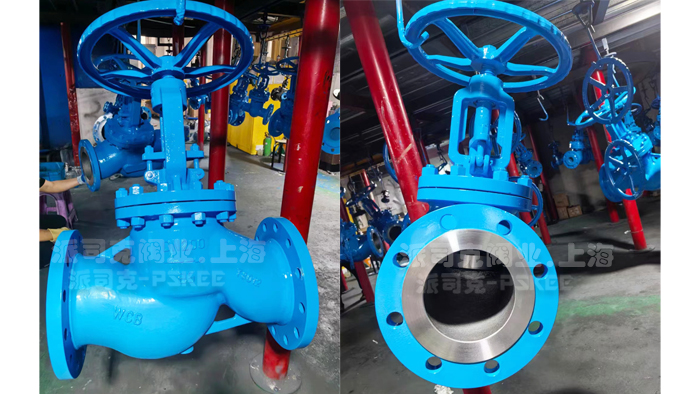

鑄鋼截止閥產品簡述：
鑄鋼
截止閥是上升閥桿式的，手輪跟著閥桿一起做旋轉和上升運動。
鑄鋼截止閥的啟閉件是圓柱形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中間線作直線運動。截止閥只適用于全開和全關，一般不用來調節流量，定做時允許作調節和節流。適用于公稱壓力1.6MPa-16.0MPa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。
鑄鋼截止閥結構特點：
截止閥是一種強制密封式的閥門，在關閉閥門后，能夠起到管道中介質的截止作用，保證密封面的不泄露，截止閥比較耐用，摩擦力小，修較為方便，所以很受歡迎。截止閥優點是結構簡單，密封性能好，制造維修方便；缺點是液體阻力大，開啟與關閉力大。
截止閥的啟閉件是塞形的閥瓣，密封上面呈平面或海錐面，閥瓣沿閥座的中間線作直線運動。閥桿的運動形式，（通用名稱：暗桿），也有升降旋轉桿式可用于控制空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品、液態金屬和放射性介質等各種類型流體的流動。
因此，這種類型的截流截止閥閥門非常適合作為切斷或調節以及節流用。由于該類閥門的閥桿開啟或關閉行程相對較短，而且具有非�？煽康那袛喙δ�，又由于閥座通口的變化與閥瓣的行程成正比例關系，非常適合于對流量的調節。
鑄鋼截止閥密封性：
截止閥的密封面，須施以強制力關閉的閥門才能達到密封，在同樣口徑、工作壓力和一樣的驅動裝置下，截止閥的驅動轉矩為閘閥的2.5~3.5倍。截止閥的密封面，只有在關閉時才相互接觸，強制關閉的閥芯與密封面的相對滑移量很小，因而密封面的磨損也很小。而截止閥密封面的磨損，多數是由于閥芯與密封面之前有雜物，或者是由于關閉狀態的不嚴密，引起介質的高速沖刷所致。

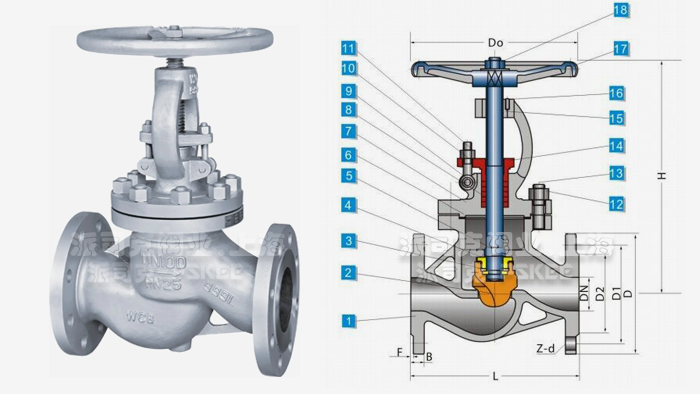

鑄鋼截止閥的結構圖：
通過截止閥的內部結構圖可以看出只需旋轉90°就能控制好截止閥，操作方便，全關狀態球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
鑄鋼截止閥主要材料：
|
型號
|
材料
|
|
閥體、閥蓋
|
閥桿
|
密封面
|
填料
|
|
J41H-16C~160C
|
碳素鋼
|
鉻不銹鋼
|
堆焊鐵基合金
|
石棉、石墨、柔性石墨、聚四氟乙烯
|
鑄鋼截止閥外形尺寸表：
|
1.6MPa
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
n-Φd
|
H
|
D0
|
凸面法蘭
RF
J41H
J41Y
J41W
|
10
|
130
|
90
|
60
|
40
|
14
|
4-Φ14
|
198
|
120
|
|
15
|
130
|
95
|
65
|
45
|
14
|
4-Φ14
|
218
|
120
|
|
20
|
150
|
105
|
75
|
55
|
14
|
4-Φ14
|
258
|
140
|
|
25
|
160
|
115
|
85
|
65
|
14
|
4-Φ14
|
275
|
140
|
|
32
|
180
|
135
|
100
|
78
|
16
|
4-Φ18
|
280
|
160
|
|
40
|
200
|
145
|
110
|
85
|
16
|
4-Φ18
|
330
|
180
|
|
50
|
230
|
160
|
125
|
100
|
16
|
4-Φ18
|
350
|
200
|
|
65
|
290
|
180
|
145
|
120
|
18
|
4-Φ18
|
370
|
280
|
|
80
|
310
|
195
|
160
|
135
|
20
|
8-Φ18
|
400
|
280
|
|
100
|
350
|
215
|
180
|
155
|
20
|
8-Φ18
|
415
|
320
|
|
125
|
400
|
245
|
210
|
185
|
22
|
8-Φ18
|
460
|
360
|
|
150
|
480
|
280
|
240
|
210
|
24
|
8-Φ23
|
510
|
450
|
|
200
|
600
|
335
|
295
|
265
|
26
|
12-Φ23
|
710
|
500
|
|
250
|
650
|
405
|
335
|
320
|
30
|
12-Φ25
|
786
|
550
|
|
300
|
750
|
460
|
410
|
375
|
30
|
12-Φ25
|
925
|
600
|
鑄鋼截止閥故障維修：
截止閥的故障多為泄露故障，泄露主要包括以下三種情況：
①、閥芯泄露：產生的原因多為焊接時不注意降溫保護、系統雜質過多、密封圈本身損壞等問題。
②、螺紋滑絲：截止閥連接室內外管路處，與喇叭口鈉子連接的螺紋因安裝時用力過猛導致滑絲。
③、氣門芯泄露：截止閥焊接不到位、氣門芯本身質量不過關等原因?qū)е缕湫孤�。一般如果氣門芯上的閥帽如果擰緊可以起到防止泄露的作用，如果氣門芯泄露太嚴重，須更換操作閥。截止閥在檢漏時都可用以水檢漏的方法查找漏點，而故障的維修方法基本只有一個，即更換截止閥。
·鑄鋼截止閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·鑄鋼截止閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質保卡"，產品并帶有"說明書""檢驗報告"等相關說明。
·鑄鋼截止閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·鑄鋼截止閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·鑄鋼截止閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
