【伸縮蝶閥】派司克品牌.質量保證，派司克閥業全方面介紹伸縮蝶閥相關標準、選型、作用、結構圖、規格型號。為您提供外形尺寸、工作原理、產品說明書、安裝維護及產品示意圖；為廣大用戶打造高品質、高性能、高標準、高壽命、價格優惠的系列伸縮蝶閥 。

---

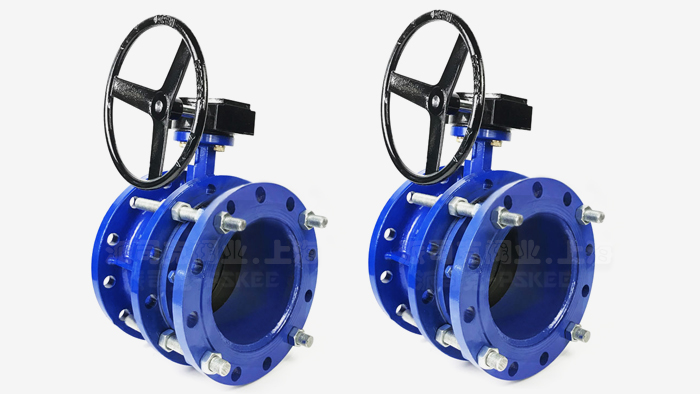

伸縮蝶閥產品簡述：
管網伸縮蝶閥是為了避免管道因熱脹冷縮和其它因素造成的管道軸向偏差，而設計而成的一種閥門，其結構長度在管道上可以自由伸縮。伸縮蝶閥是個總稱，它可以是軟密封伸縮蝶閥，也可以硬密封伸縮蝶閥，或是其它結構型的都可以，其密封結構同三偏心硬密封或雙偏心軟密封一樣，只是外形多一個可以改變長度的伸縮管。同其它閥門一樣能適應各種不同工況，其結構長度在一定范圍內可軸向伸縮，也可在一定的角度范圍內克服管道對接不同軸而產生的偏移，解決了由于安裝過程中產生的誤差，并能有效避免管道由于熱脹冷縮而引起的泄漏或損壞。
伸縮蝶閥產品特點：
1、伸縮蝶閥結構獨特，設計靈活，重量輕，省力，啟閉迅速。
2、伸縮蝶閥不僅能補償管道溫差縮產生的熱脹冷縮的功能，海能為維修閥門安裝更換提供方便。
3、密封部位可調節更換，密封性能可靠。
4、外形結構緊湊、重量輕、成本低、適用范圍廣、使用壽命長。
5、由于結構長度設計可以自由調節，可以有效避免管道由于熱脹冷縮引起的應力集中，而產生的泄漏或管道損壞。
6、該蝶閥既能解決管道安裝問題和各種自身應力問題，又能做啟閉或調節介質流量之用，可謂一閥多用。

伸縮蝶閥技術參數：

型號		SD341X-6	SD341X-6Q	SD341X-10	SD341X-10Q
工作壓力（MPa）		0.6		1.0
適用溫度（℃）		≤120		依各種不同膠種而定	≤120
適用介質		水、污水、油品、空氣等		依各種不同膠種而定	水、污水、油品、空氣等
材料	閥體	灰鑄鐵		灰鑄鐵	球墨鑄鐵
	蝶板	球墨鑄鐵（表面處理）		球墨鑄鐵、不銹鋼	球墨鑄鐵
	閥桿	2Cr13		不銹鋼、碳素鋼	鉻不銹鋼

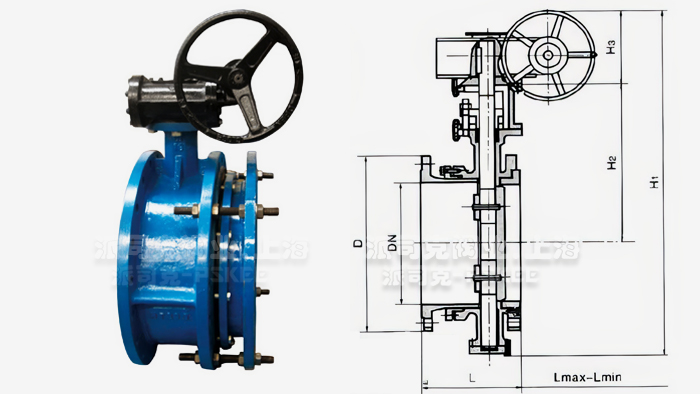

伸縮蝶閥外形尺寸表：

公稱通徑		外形尺寸（參考值）							法蘭尺寸和螺栓孔尺寸（標準值）												電動裝置型號
		H	H1	設計大長度	設計小長度	設計長度	A	B	0.6MPa				1.0MPa				1.6MPa
毫米	英寸								D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	2	80	440	164	138	151	250	255	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18	QB10-1
65	2 1/2	95	445	190	154	172	250	255	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18	QB10-1
80	3	98	476	195	163	177	250	255	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18	QB10-1
100	4	114	504	227	184	206	250	255	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18	QB10-1
125	5	128	550	254	201	215	250	255	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18	QB20-1
150	6	139	652	240	195	225	300	315	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22	QB20-1
200	8	174	732	265	215	245	300	315	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22	QB60-1
250	10	215	823	295	235	265	300	315	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26	QB60-1
300	12	245	877	308	254	282	300	315	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26	QB120-1
350	14	270	932	325	271	300	300	315	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26	QB120-1
400	16	305	1047	345	283	314	300	315	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30	QB250-1
450	18	325	1092	370	314	340	575	615	595	550	518	16-22	615	565	530

伸縮蝶閥產品應用：
SD341X法蘭式伸縮蝶閥作為一種用來實現管路系統通斷及流量控制的部件，伸縮蝶閥具有自動補償管道熱脹冷縮方便裝卸的功能，使用于溫度在425℃以下，已在石油、化工、冶金、水電、輕紡、造紙、醫藥等給排水等許多領域中得到廣泛地應用。伸縮蝶閥的蝶板安裝于管道的直徑方向. 是調節流量和截斷流體的佳裝置。一般水平安裝。

伸縮蝶閥安裝說明：
1、蝶閥在安裝前須平放，切勿隨意磕碰。
2、蝶閥出廠時結構長度為小長度，安裝時，拉至安裝長度（即設計長度）。
3、當管道間長度大過伸縮閥安裝長度時，請調整管道間隔，切勿強行拉伸縮閥，以免損壞伸縮閥。
4、伸縮蝶閥不做溫度補償時，只做安裝更換、維修閥門方便用時，可用通蝶栓限位，對稱夾緊伸縮蝶閥以防止伸縮管拉出（，損壞伸縮蝶閥及管道裝置或建筑物。螺栓直徑可按照法蘭螺栓直徑，其螺栓強度和承受試驗壓力及管道拉力，按上公式進行計算，運行時限位螺栓嚴禁卸掉（螺栓另配）
5、管道施工現場嚴禁隨意拆卸解體伸縮蝶閥。
6、本伸縮蝶閥，加工精細，配合嚴密，請勿在現場隨意反復拉長壓短伸縮蝶閥。管道安裝時，要求伸縮閥兩端管道須同心，管道上的兩法蘭面要求平行。
7、法蘭固定螺栓應對稱緊固，請勿單邊強行緊固法蘭固定螺栓。
