渦街流量計產品簡述：
渦街
流量計是基于卡門渦街原理一種的智能流量計，一體式
渦街流量計適用于測量過熱蒸汽、飽和蒸汽、一般氣體、液體。渦街流量計也稱之為旋渦流量計或卡門渦街流量計。綜合吸收技術和總結多年經驗的基礎上進行精心設計的產品，產品智能化、標準化、系列化、通用化、生產模具化、確保產品質量的美觀性。該渦街流量計產品具有電路穩定、功耗微低、量程比寬、結構簡單、阻力損失小、堅固耐用、用途廣、使用壽命長、工作穩定、便于安裝調試等特點。
|

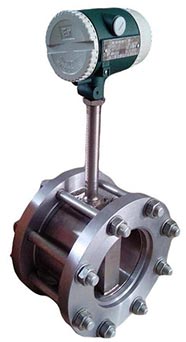

法蘭卡裝式渦街流量計
|

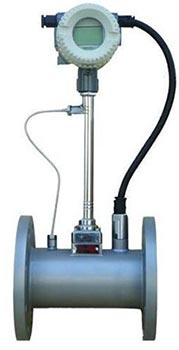

溫壓補償式渦街流量計
|

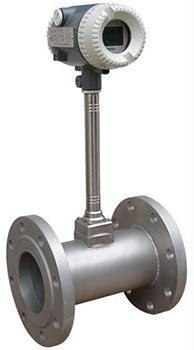

法蘭式渦街流量計
|
渦街流量計產品性能：
LUGB系列渦街流量計是一種采用壓電晶體作為檢測元件，輸出與流量成正比的標準信號的流量?jī)x表。該儀表可以直接與ＤＤＺ－Ⅲ型儀表系統配套，也可以與計算機及集散系統配套使用，對不同介質的流量參數進行測量。該儀表根據流體渦街的檢測原理，其檢測渦街的壓電晶體不與介質接觸，儀表具有結構簡單、通用性好和穩定性高的特點.
LUGB系列渦街流量計可用于各種氣體、液體和蒸汽的流量檢測及計量。
LUGB 系列渦街流量計可以與智能流量積算儀配套使用,也可以和其它儀表廠商生產的智能儀表配套使用,具有通用性強的特點。
卡箍連接式渦街流量計
|

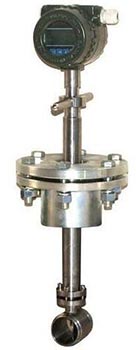

插入式渦街流量計
|
|
渦街流量計產品特點：
·流量計結構簡單牢固、安裝方便 ·無可動部件，可靠性高
·流量計輸出為脈沖信號，無零漂 ·輸出脈沖與體積流量成正比，不受流體壓力、溫度、密度的影響
·流量計可測量氣體、液體、蒸汽·壓力損失小、量程范圍寬、測量精度高
·流量計智能溫壓補償型可實現在線溫度、壓力補償，多參數測量 ·電池供電，可連續工作五年以上
渦街流量計技術參數：
公稱口徑：DN15mm～DN300mm(>300mm) 精度等級：±0.5%、±1%
流量計連接方式：法蘭連接等 介質溫度：-40℃～250℃、-40℃～350℃
流量計公稱壓力：2.5Mpa(>2.5 Mpa) 渦街流量計輸出方式：脈沖輸出、4-20mA標準信號、
供電電源：24VDC，3.6V鋰電池 儀表結構：分體型、一體型
流量計防爆標志：ExibⅡCT6 傳輸距離：傳感器至顯示儀距離可達100m
◆測量介質： 氣體、液體、蒸氣 ◆渦街流量計連接方式：法蘭卡裝式、法蘭式、插入式
渦街流量計產品特性：
渦街流量計在一定的雷諾數范圍內,輸出信號頻率不受流體物理性質和組份變化的響,儀表系數僅與旋渦發生體的形狀和尺寸有關,測量流體體積流量時無需補償，調換配件后一般無需重新標定儀表系數。應用范圍廣，蒸汽、氣體、液體的流量均可測量。檢定周期為二年。
渦街流量計精度范圍：
LUGB型渦街流量計傳感器應用內徑范圍為25-300mm（滿管式），插入式渦街流量傳感器應用內徑范圍為350-1200mm(插入式),滿管式測量液體精度為1%，測量蒸汽和氣體精度為1.5%，插入式測量液體精度為2%，測量蒸汽和氣體精度為2.5%，被測介質溫度為-20~150℃、-40~250℃、+100~350℃（僅管式），渦街流量計輸出信號為三線制電壓脈沖，三線制4-20mA、二線制4-20mA。
渦街流量計工作原理：
在流體中設置三角柱型旋渦發生體，則從旋渦發生體兩側交替地產生有規則的旋渦，這種旋渦稱為卡門旋渦，旋渦列在旋渦發生體下游非對稱地排列。渦街流量計是根據卡門渦街原理測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計。并可作為流量變送器應用于自動化控制系統中。
渦街流量計產品應用：
渦街流量計是其于卡門渦街原理的流量計。自七十年代以來得到了迅速發展�，F(xiàn)在日本、歐美等發達使用渦街流量計的比例大幅度上升，已廣泛應用于各個領域，將在未來流量?jī)x表中占重要地位，由于它兼有其它流量計的優點，是孔板流量計理想的替代產品，渦街流量計使用在蒸汽、氣體、液體的流量均可測量。

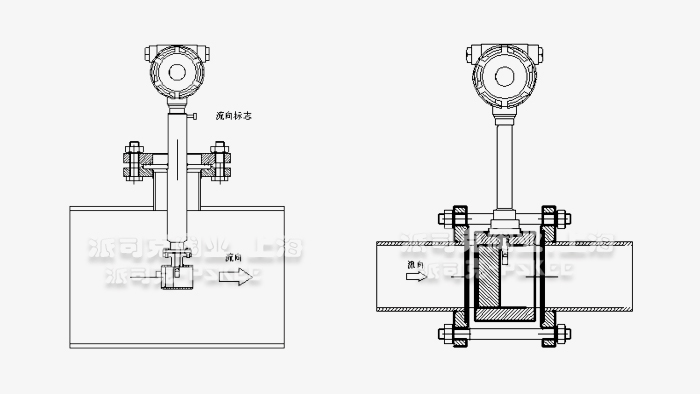

渦街流量計安裝示意圖：
·渦街流量計質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·渦街流量計產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質保卡"，產品并帶有"說明書""檢驗報告"等相關說明。
·渦街流量計解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·渦街流量計售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·渦街流量計訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
