【上裝式偏心半球閥】派司克品牌.質量保證，派司克閥業全方面介紹頂裝式偏心半球閥相關標準、選型、作用、結構圖、規格型號、外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的上裝式偏心半球閥。
上裝式偏心半球閥產品簡述：
上裝式偏心半
球閥它有著自身結構優越性，如開關無摩擦，密封不易磨損，啟閉力矩小。這樣可減小所配執行器的規格。配以多回轉電動執行機構，可實現對介質的調節和嚴密切斷。
偏心球閥廣泛適用于石油、化工、城市給排水等要求嚴格切斷的工況。上裝式偏心半球閥是由偏心曲軸旋轉90°來實現閥門的啟閉，起到截?cái)嘟橘|(zhì)的作用，該閥采用整體式焊接，不會有外部泄漏等現象，解決了工業生產中的漿狀、混流液體、灰塵等介質在管道輸送中沉淀、易結垢、阻塞，使閥門關不嚴等問題。
上裝偏心半球閥系列型號有DYQ340H、DYQ340Y、DYQ340F；側裝偏心半球閥系列型號有PQ640H、PQ640Y、PY640F。
偏心半球閥側裝式和上裝式的區別：
偏心半球閥按閥芯裝入閥體的方位不同，閥門分為側裝式和上裝式兩種結構形式。這兩種結構形式各有利弊：。
1、側裝式結構緊湊，閥體接近圓周對稱性，整體剛性好。而上裝式由于中口的存在，大大破壞了閥體的回轉體對稱性，在管道軸向力（包含介質作用力和密封副作用力）的作用下，將產生不對稱的彈性變形，從而引起閥座的不均勻變形，使密封副吻合度降低，導致內漏。
2、某些聲稱的上裝式可以在線維修，也只是能夠?qū)崿F(xiàn)閥芯上密封圈（橡膠圈）的更換，而閥座密封圈與側裝式一樣，從閥體端部法蘭外裝入，無法更換。然而，閥門運行過程中，閥座的沖蝕往往比閥芯更加嚴重，也更需要更換。所以，聲稱的在線維修僅僅能夠?qū)崿F(xiàn)部分功能，且是一個非主要功能。工程實踐中，也未見過在線維修的實例。
3、側裝式閥門由于整體剛性好，可以實現雙向密封，即閥門的閥芯球面既可以迎著流體介質安裝，也可反向安裝，均能實現可靠密封。而上裝式只能背向安裝，借助介質壓力實現密封，在氣-固、液-固兩相流中，閥門在關閉時，將在閥體中腔產生固相介質堆積，造成空間占位，導致閥門無法開啟。
上裝式偏心半球閥產品特點：
1、上裝式偏心半球閥壓力損失小：全開時水損為零，流道暢通；內腔自動清洗，閥芯90度旋轉，自動沖洗閥體內腔，將介質中的雜物清洗干凈，且介質不會沉積在閥腔內，球體為半球形，流通具有較高的CV值，增強了泵的系統效應，并使磨損腐蝕度降為較低程度。
2、耐顆粒磨損：利用雙偏心的原理在關閉過程中，只在后一刻球冠才靠向閥座，而不形成摩擦，且閥座上的密封環堆焊耐磨自潤滑合金，不易磨損，不易補沖刷；刀形球口的球冠與閥座之間具有清掃和剪切的作用，不易結垢。
3、上裝式偏心半球閥自動補償、密封可靠：正壓時，利用偏心的原理，球體與閥座越關越緊，從而得到良好的密封；反正時，浮動式閥座在受壓作用下，閥座自動向球體推緊，壓力越高，閥座向球體越堆越緊，從而得到良好的密封；可保持持久的緊密封，能適應苛刻的工況。在長期的使用下，閥座密封如有磨損或損傷，在彈簧作用下閥座自動向球體推緊，從而得到良好的自動補償功能。
4、上裝式偏心半球閥適合高流速介質：因球體隱藏在閥腔的一側而形成直通流道無流阻，堅固的偏心固定曲軸，在高流速的介質中無振動，無噪音。
5、上裝式偏心半球閥使用壽命長、開關輕松：無易損部件，由于偏心的作用，閥門啟閉過程中球體與閥座的密封面脫離，使閥座表面與球冠球面間無擦傷做無摩擦轉動，有效的減少了操作扭矩，操作輕巧；閥門的自動補償功能，大大的提高了閥門的壽命。

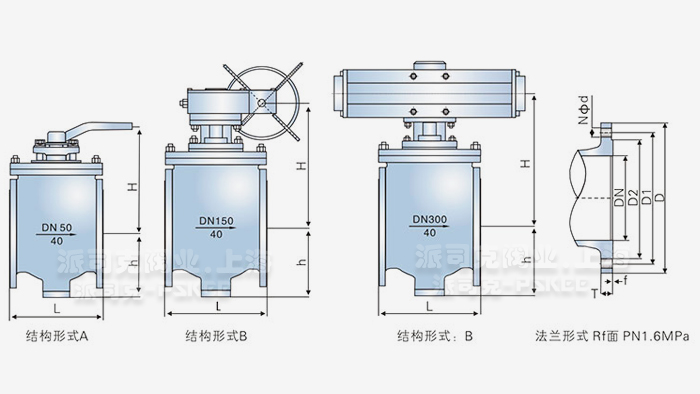

上裝式偏心半球閥外形尺寸表：
|
公稱壓力 PN
|
公稱通徑 DN
|
尺寸
|
|
L
|
D
|
D1
|
D2
|
b
|
Z-Φd
|
Ws
|
Hd
|
|
1.6 MPa
|
100
|
229
|
220
|
180
|
156
|
22
|
8-Φ18
|
330
|
380
|
|
125
|
254
|
250
|
210
|
184
|
22
|
8-Φ18
|
345
|
405
|
|
150
|
267
|
285
|
240
|
211
|
24
|
8-Φ22
|
370
|
440
|
|
200
|
292
|
340
|
295
|
266
|
24
|
12-Φ22
|
405
|
470
|
|
250
|
330
|
405
|
355
|
319
|
26
|
12-Φ26
|
480
|
540
|
|
300
|
356
|
460
|
410
|
370
|
28
|
12-Φ26
|
520
|
580
|
|
350
|
430
|
520
|
470
|
429
|
30
|
16-Φ26
|
570
|
630
|
|
400
|
530
|
580
|
525
|
480
|
32
|
16-Φ30
|
630
|
710
|
|
450
|
580
|
640
|
585
|
548
|
40
|
20-Φ30
|
690
|
770
|
|
500
|
630
|
715
|
650
|
609
|
44
|
20-Φ33
|
740
|
820
|
|
600
|
800
|
840
|
770
|
720
|
54
|
20-Φ36
|
840
|
940
|
|
700
|
900
|
910
|
840
|
794
|
40
|
24-Φ36
|
960
|
1040
|
|
800
|
1000
|
1025
|
950
|
901
|
42
|
24-Φ39
|
1080
|
1180
|
|
900
|
1100
|
1125
|
1050
|
1001
|
44
|
28-Φ39
|
1190
|
1280
|
|
1000
|
1200
|
1255
|
1170
|
1112
|
46
|
28-Φ42
|
1310
|
1420
|
上裝式偏心半球閥產品應用：
上裝式偏心半球閥利用偏心閥體，偏心球體和閥座，閥桿作旋轉運動時在共同軌跡自動定心，關閉過程中越關越緊，達到良好的密封目的。偏心半球閥的球體和閥座脫離，消除了密封圈的磨損，克服了傳統球體閥座與球體密封面始終磨損的問題，非金屬?gòu)椥圆牧媳磺度虢饘僮�，閥座金屬面受到良好的保護。上裝式偏心半球閥適用于鋼鐵業，鋁業，纖維，微小固體顆粒，紙漿，煤灰，石油氣等介質。
·上裝式偏心半球閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·上裝式偏心半球閥產品標準：
我們的產品按國際及國內相關標準驗收，產品實行"全程跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品帶有"說明書""檢驗報告"等相關說明。
·上裝式偏心半球閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·上裝式偏心半球閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·上裝式偏心半球閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
