【鍛鋼金屬硬密封球閥】派司克品牌，質量保證，派司克閥業全方面介紹鍛鋼金屬硬密封球閥相關標準、選型、作用、結構圖、規格型號、外形尺寸、工作原理、及產品說明書、安裝維護、產品示意圖；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的鍛鋼金屬硬密封球閥系列。
鍛鋼金屬硬密封球閥產品簡述：
鍛鋼金屬硬密封球閥的閥座采用板簧加載的金屬密封結構，在高溫下啟閉輕松，
球閥能適用于較高的溫度及各種介質工況。球體及閥座采用硬化處理，密封面不擦傷。 采用下裝式閥桿，設置倒密封結構，能確保填料處可靠密封，應按規定流向使用。
鍛鋼金屬硬密封球閥產品特點：
1、鍛鋼金屬硬密封球閥手動部分可采用鋼板壓制的手柄或不銹鋼鑄造的手柄。手柄設有限位結構，在閥門開啟、關閉的位置設定限位，當閥門使用在關鍵裝置上時，限位塊上設有鎖孔可鎖定開關 位置避免誤操作。手柄上有明顯地開和關標識。
2、閥桿采用A182F（1Cr13）整體鍛造并調制處理，硬度達到HB220～250。閥桿通過平鍵或花鍵或方契與手柄連接，通用性強，拆裝方便。閥桿設有防吹出結構。
3、閥門的填料選用編結、柔性石墨密封圈或四氟烯密封圈，使得閥桿在一定的潤滑情況下實現可靠的密封。
4、根據需要，硬密封球閥可設計成防靜電結構，在球體與閥桿、閥桿與閥體之間設置導電彈簧，避免靜電。打火點燃易燃物質。
5、密封副形式多樣。根據不同工況可選用軟密封、硬密封、防火閥座等結構；DN150以下為浮球形式，DN200以上為固定球形式。
6、球閥閥座處可設置輔助密封結構，在閥座和閥桿部位加裝注脂閥，緊急情況下可暫時密封，并可根據需要加長閥桿以適宜埋地鋪設得場所。
7、可訂制API耐火設計。
鍛鋼金屬硬密封球閥產品設計：
鍛鋼金屬硬密封球閥的球體表面采用噴涂技術，通過對各種不同工況條件的處理，球體閥座密封面的處理，高硬度。球體和閥座進行配對研磨，球閥整個密封面的所有密封區域均經過研磨。適合于高溫高壓的水、蒸汽、石油、煤炭、纖維、稠性和腐蝕性介質，以及帶顆粒的介質。金屬硬密封球閥有浮動球和固定球兩種結構鍛鋼金屬硬密封球閥金屬閥座環與球面接觸，通過作用在閥座環上均勻的彈簧負荷使閥座環與球面形成密封。同時，由于彈簧負荷的作用使輔助密封膨脹，實現閥體與閥座之間的密封.彈簧的載荷足以提供閥座與球體間可靠密封,是在低壓條件下。

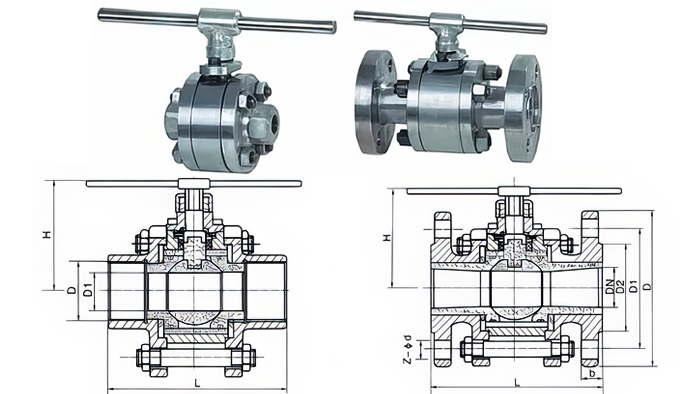

Q11H型主要連接尺寸
|
公稱通徑
|
尺寸
|
|
L
|
H
|
D
|
D1
|
|
10
|
90
|
76
|
32
|
3/8
|
|
15
|
90
|
76
|
32
|
1/2
|
|
20
|
100
|
81
|
38
|
3/4
|
|
25
|
115
|
92
|
45
|
1
|
|
32
|
130
|
114
|
55
|
11/4
|
|
40
|
150
|
125
|
65
|
11/2
|
|
50
|
170
|
144
|
75
|
2
|
Q41H型鍛鋼金屬硬密封球閥主要連接尺寸
|
公稱通徑
|
尺寸
|
|
L
|
d1
|
L1
|
D
|
D1
|
D2
|
b
|
Z-Φd
|
H
|
|
mm
|
in
|
全通徑FP
|
縮徑RP
|
全通徑FP
|
縮徑RP
|
全通徑FP
|
縮徑RP
|
QA41
|
QA341
|
QA641
|
QA941
|
|
15
|
1/2″
|
130
|
-
|
15
|
-
|
-
|
-
|
95
|
65
|
45
|
14
|
4-14
|
62
|
-
|
200
|
-
|
|
20
|
3/4″
|
140
|
-
|
20
|
-
|
-
|
-
|
105
|
75
|
55
|
14
|
4-14
|
68
|
-
|
204
|
-
|
|
25
|
1″
|
150
|
-
|
25
|
-
|
-
|
-
|
115
|
85
|
65
|
14
|
4-14
|
75
|
-
|
215
|
360
|
|
32
|
11/4″
|
165
|
-
|
32
|
-
|
-
|
-
|
135
|
100
|
78
|
16
|
4-14
|
85
|
-
|
240
|
390
|
|
40
|
11/2″
|
182
|
-
|
40
|
|
-
|
-
|
145
|
110
|
85
|
16
|
4-18
|
95
|
-
|
264
|
395
|
|
50
|
2″
|
200
|
-
|
50
|
-
|
-
|
-
|
160
|
125
|
100
|
16
|
4-18
|
110
|
-
|
360
|
472
|
|
65
|
21/2″
|
220
|
-
|
65
|
-
|
-
|
-
|
180
|
145
|
120
|
18
|
4-18
|
130
|
-
|
379
|
530
|
|
80
|
3″
|
250
|
283
|
80
|
65
|
-
|
-
|
195
|
160
|
135
|
20
|
4-18
|
155
|
-
|
452
|
580
|
|
100
|
4″
|
280
|
305
|
100
|
80
|
-
|
-
|
215
|
180
|
155
|
20
|
8-18
|
180
|
320
|
479
|
630
|
|
125
|
5″
|
320
|
381
|
125
|
100
|
-
|
-
|
245
|
210
|
185
|
22
|
8-18
|
250
|
380
|
646
|
710
|
|
150
|
6″
|
360
|
403
|
150
|
125
|
-
|
-
|
280
|
240
|
210
|
24
|
8-23
|
275
|
400
|
666
|
670
|
|
200
|
8″
|
400
|
419
|
200
|
150
|
-
|
-
|
335
|
295
|
265
|
26
|
12-23
|
330
|
450
|
615
|
825
|
鍛鋼金屬硬密封球閥產品應用:
鍛鋼金屬硬密封球閥具有普通球閥的各項性能指標外、更優越的材質密度能更適用于易燃易爆的介質，并且還特具備了耐高溫、耐摩擦和雙流項進、出口自密封功能，其中二塊式還備有了出口單向密封、由不銹鋼彈簧來調節閥座，使閥門的扭矩更加均衡，硬密封球閥在高頻率、高溫差、高壓差的條件下，開關性能穩定。根據用戶需要,可以在閥座密封面與球體之間設計有密封脂注入系統.目前被廣泛應用于造紙、原油、天燃氣、石化以及各類含有顆粒、易磨損、易沖蝕、易引起火災的相關工業。
·鍛鋼金屬硬密封球閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·鍛鋼金屬硬密封球閥產品標準：
我們的產品按國際及國內相關標準驗收，產品實行"全程跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品帶有"說明書""檢驗報告"等相關說明。
·鍛鋼金屬硬密封球閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·鍛鋼金屬硬密封球閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·鍛鋼金屬硬密封球閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
