【蝸輪固定式球閥】派司克品牌，質量保證，派司克閥業全方面介紹蝸輪固定式球閥相關標準、選型、作用、結構圖、規格型號、外形尺寸、工作原理、及產品說明書、安裝維護、產品示意圖；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列蝸輪固定式球閥。
蝸輪固定式球閥產品簡述：
蝸輪固定式
球閥的結構是由上，下軸把球心固定在中間點上，在介質的壓力下，不會發生位移。
固定式球閥密封材質選用PPL來密封，這種材質不僅耐高溫，而且耐磨性能也很好。密封圈底部設有彈簧，因此他的預緊性能非�？煽�，而且
蝸輪固定式球閥的自動補償功能也很好。當該閥門開關次數達到一定的時候他的密封面會產生磨損，這個時候密封圈底部的彈簧會自動補償被磨損的間隙。這就是自動補償功能。
蝸輪固定式球閥工作原理：
蝸輪固定式球閥是高性能球閥，它與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座不會承受過大的壓力，所以固定式球閥的轉矩小、閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑場合。彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向都能密封，因而安裝沒有流向限制，是雙向。本閥有二塊式和三塊式兩種閥體結構，中法蘭用螺栓連接，密封采用增強聚四氟乙烯鑲?cè)氩讳P鋼圈內，鋼圈后部沒有彈簧保證閥座緊貼球體，保持密封。上下閥桿均沒有PTFE軸承，減少磨擦，操作省力，小軸底部沒有調整片，保證球與密封圈的接處位置。全通徑：閥門流量孔徑與管線內徑一致，以便管線清掃。 適用介質：水、氣、油品、天然氣和酸堿腐蝕性介質。

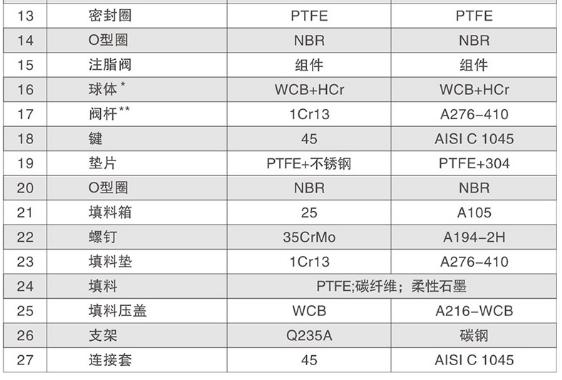

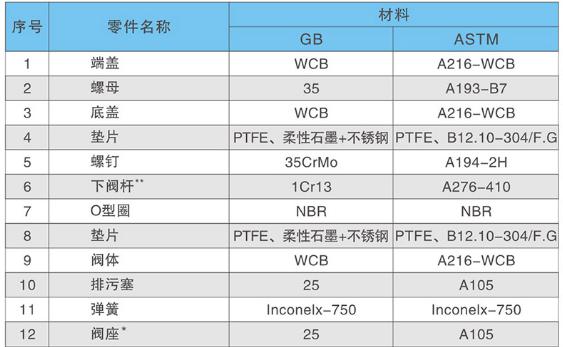

蝸輪鑄鋼固定式球閥材料表：
蝸輪固定式球閥結構特點：
三分體式連接鍛鋼固定球閥，系將閥體在兩閥座部位沿與閥門通道軸線相垂直的截面分為三部分，整臺閥門沿閥桿中間軸左右對稱，它在管道上主要用于切斷、分配和改變介質流動方向。它的大樞軸結構保證在高壓下準確的球體中間位置，保證了閥門良好的操作性能；標準閥座采用彈簧結構，將閥座推向球體，保證了良好的進出口雙向密封性能；利用自帶的排放閥，閥體中腔可向外排放；樞軸采用防吹出保護結構，有效地防止泄漏；低磨擦系數的軸承，使得扭矩減少小，便于閥門啟閉；閥桿與閥體有效的接觸，使防靜電接地裝置性能優越等。具有性能優異，可靠性高，用途廣泛，價格合理等優點。
蝸輪固定式球閥產品采用標準：
設計標準：GB/T 12237 API6D ASME B16.34
結構長度：GB/T 12221 API6D ASME B16.10
法蘭標準：GB/T 9113 JT/T79 ASME B16.5 B16.47
對焊端：GB/T 12224 ASME B16.25
試驗和檢驗：JB/T 9092 API6D API598

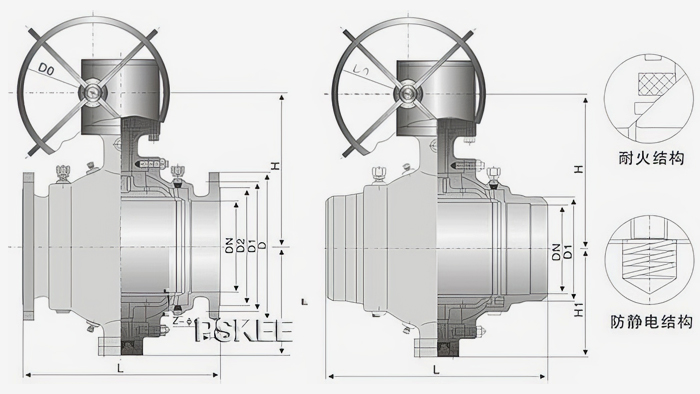

蝸輪固定式球閥外形尺寸表：
|
公稱通徑
|
尺寸
|
|
L
|
D
|
D1
|
D2
|
b
|
Z-Φd
|
H
|
H1
|
DO
|
|
50
|
216
|
160
|
125
|
100
|
16
|
4-18
|
177
|
120
|
-
|
|
65
|
241
|
180
|
145
|
120
|
18
|
4-18
|
190
|
140
|
-
|
|
80
|
283
|
195
|
160
|
135
|
20
|
8-18
|
210
|
150
|
-
|
|
100
|
305
|
215
|
180
|
155
|
20
|
8-18
|
235
|
172
|
-
|
|
125
|
356
|
245
|
210
|
185
|
22
|
8-18
|
350
|
215
|
-
|
|
150
|
394
|
280
|
240
|
210
|
24
|
8-18
|
530
|
250
|
-
|
|
200
|
457
|
335
|
295
|
265
|
26
|
8-23
|
620
|
290
|
-
|
|
250
|
533
|
405
|
355
|
320
|
30
|
12-23
|
650
|
320
|
600
|
|
300
|
610
|
460
|
410
|
375
|
30
|
12-25
|
780
|
360
|
600
|
|
350
|
686
|
520
|
470
|
435
|
34
|
16-25
|
790
|
395
|
600
|
|
400
|
762
|
580
|
525
|
485
|
36
|
16-30
|
920
|
450
|
800
|
|
450
|
864
|
640
|
585
|
545
|
40
|
20-30
|
970
|
490
|
800
|
|
500
|
914
|
708
|
650
|
608
|
44
|
20-34
|
1100
|
530
|
800
|
|
600
|
1067
|
840
|
770
|
718
|
48
|
20-41
|
1150
|
590
|
800
|
|
700
|
1245
|
910
|
840
|
768
|
50
|
20-41
|
1850
|
700
|
800
|
蝸輪固定式球閥產品應用：
蝸輪固定式球閥適用于長輸管線和一般工業管線，其強度、耐惡劣環境性等在設計時進行了考慮，適用于各種腐蝕性和非腐蝕性介質。適蝸輪固定式球閥用于：化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。
·蝸輪固定式球閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·蝸輪固定式球閥產品標準：
我們的產品按國際及國內相關標準驗收，產品實行"全程跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品帶有"說明書""檢驗報告"等相關說明。
·蝸輪固定式球閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·蝸輪固定式球閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·蝸輪固定式球閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
