【軟密封閘閥】派司克品牌.質量保證，派司克閥業全方面介紹軟密封閘閥相關標準、選型、作用、安裝、結構圖、規格型號、外形尺寸、工作原理及產品說明書。為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的軟密封閘閥。
軟密封閘閥產品簡述：
軟密封閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關, 不能作調節和節流。暗桿彈性座封閘閥利用閥門整體包膠產生變形補償作用達到良好的密封效果，克服了一般閘閥密封不良、漏水和生銹的現象，更有效的節約安裝空間。

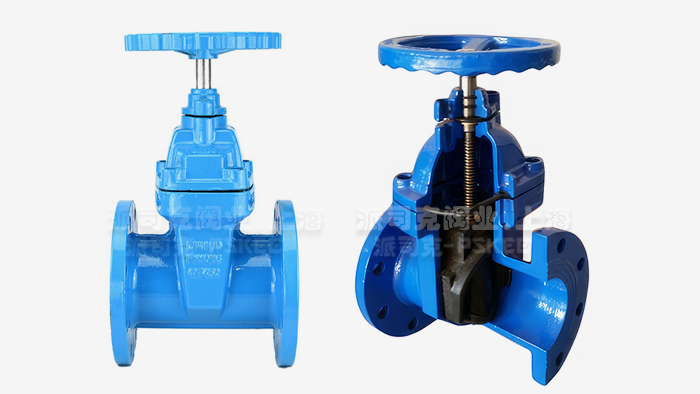

軟密封閘閥產品結構：
該軟密封閘閥采用橡膠軟密封。內型腔簡單光滑，介質流暢穩定，阻力系數是傳統閘閥的三分之一；閘閥啟閉迅速輕巧，操作扭距小，能避免傳統閘閥因滯留雜物造成關閉不嚴，甚至損壞內部件情況發生。調換部件材料，適應多種介質。軟密封閘閥法蘭連接尺寸符合GB4216.4—84標準。
軟密封閘閥產品特點：
1、軟密封閘閥平底式閥座，不出現污物堆積，使密封更可靠。
2、閥瓣整體包丁腈橡膠。
3、閘閥內件采用耐腐蝕不生銹鋼和銅合金材料，可用于污水系統適應較惡劣的工作環境。
4、閘閥體積小，重量輕，便于安裝和維修。
5、閥桿采用三道O型環密封，大大減少了開關時的磨擦阻力，開關輕巧不漏水。
軟密封閘外形尺寸表：
|
類型
|
公稱通徑DN(mm)
|
L
|
D
|
D1
|
b
|
N-d0
|
H
|
Do
|
重量 weitht
|
|
暗桿彈性座封閘閥
|
40
|
165
|
150
|
110
|
19
|
4-Φ19
|
231
|
180
|
10/11
|
|
50
|
178
|
165
|
125
|
19
|
4-Φ19
|
249
|
180
|
10/11
|
|
65
|
190
|
185
|
145
|
19
|
4-Φ19
|
274
|
180
|
13/14
|
|
80
|
203
|
200
|
160
|
19
|
8-Φ19
|
310
|
200
|
23/24
|
|
100
|
229
|
220
|
180
|
19
|
8-Φ19
|
338
|
200
|
25/26
|
|
125
|
254
|
250
|
210
|
19
|
8-Φ19
|
406
|
240
|
33/35
|
|
150
|
267
|
285
|
240
|
19
|
8-Φ23
|
470
|
240
|
42/44
|
|
200
|
292
|
340
|
295
|
20
|
8-Φ23/12-Φ23
|
560
|
300
|
76/80
|
|
250
|
330
|
395/405
|
350/355
|
22
|
12-Φ23/12-Φ28
|
642
|
300
|
101/116
|
|
300
|
356
|
445/460
|
400/410
|
24.5
|
12-Φ23/12-Φ28
|
740
|
350
|
136/156
|
|
350
|
381
|
505/520
|
460/470
|
24.5/26.5
|
16-Φ23/16-Φ28
|
802
|
450
|
200/230
|
|
400
|
406
|
565/580
|
515/525
|
24.5/28
|
16-Φ28/16-Φ31
|
907
|
450
|
430/495
|
|
450
|
432
|
615/640
|
565/585
|
25.5/30
|
20-Φ28/20-Φ31
|
997
|
640
|
450/518
|
|
500
|
457
|
670/715
|
520/650
|
26.5/31.5
|
20-Φ28/20-Φ34
|
1110
|
640
|
480/552
|
|
600
|
508
|
780/840
|
725/770
|
30/36
|
20-Φ31/20-Φ37
|
1288
|
640
|
530/610
|
軟密封閘閥維護事項：
1.軟密封閘閥安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著.
2.各連接部位螺栓，要求均勻擰緊；
3.檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；
4.用戶在安裝閥門前，須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；
5.用戶在安裝閥門時，須預留閥門驅動的必要空間；
6.驅動裝置的接線須按線路圖進行；
7.軟密封閘閥須定期保養，不得隨意碰撞及擠壓，以免影響密封。
軟密封閘閥產品應用：
本企業的軟密封閘閥克服了一般閘閥密封性差，彈性疲乏，易生銹等缺陷。軟密封閘閥是傳統閘閥的換代產品，利用彈性閘板產生微量變形的補償作用，達到良好的密封效果，該閘閥具有開關輕巧，密封可靠，彈性記憶佳及使用壽命長等顯著優點，軟密封閥可廣泛應用于自來水、污水、建筑、食品、電力、醫藥、冶金、輕紡、能源系統等流體。
·軟密封閘閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·軟密封閘閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·軟密封閘閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·軟密封閘閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·軟密封閘閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
