【暗桿閘閥】派司克品牌.質量保證，派司克閥業全方面介紹暗桿閘閥相關標準、選型、作用、結構圖、規格型號、外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的暗桿閘閥。
暗桿閘閥產品簡述：
Z45H鑄鋼暗桿閘閥驅動方式分手動、電動、氣動、齒輪傳動；結構型：彈性楔式單閘板、剛性楔式單閘板和雙閘板型式。暗桿閘閥廣泛適用于石油化工，冶金，水處理，火力發電廠等油品、水蒸汽管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。
暗桿閘閥主要特點：
1．閘閥結構緊湊．設計合理，閥門剛性好，通道流暢，流阻系數小．
2．密封面采用不銹鋼和硬質合金，使用壽命長．
3．采用柔性石墨填料．密封可靠．操作輕便靈活．
4．驅動形式：分手動，電動，齒輪傳動．
5．閘閥結構形式：彈性楔式單閘板，剛性楔式單閘板和雙閘板型式．
暗桿閘閥產品區別：
暗桿閘閥的提升螺桿是只旋轉而無上和下移動，外露的只是一根桿，其螺母是固定在閘板上，通過螺桿的旋轉來提升閘板，沒有可見的門架；明桿法蘭閘閥的提升螺桿是外露的，螺母緊貼手輪且是固定的（不旋轉也不軸向移動），通過旋轉螺桿來提升閘板，螺桿與閘板只有相對的旋轉運動而無相對的軸向位移，外觀為有門形支架。

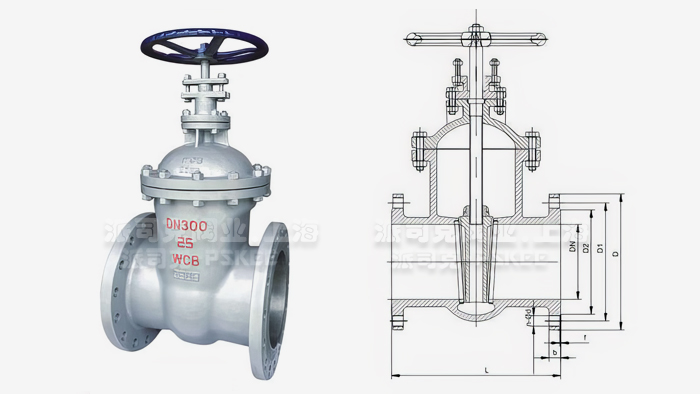

暗桿閘閥產品尺寸圖：
|
型號
|
閥體、閥蓋、閘板
|
密封圈
|
閥 桿
|
填 料
|
|
Z45H-10C/16C
|
鑄鋼、不銹鋼
|
不銹鋼
|
碳鋼、不銹鋼
|
浸油石棉盤根
|
|
Z45W-10P/16P
|
暗桿閘閥外形尺寸表：
口徑
DN（mm）
|
Z45H-16（C）
|
|
L
|
D
|
H
|
D0
|
|
40
|
240
|
345
|
200
|
160
|
|
50
|
250
|
355
|
240
|
180
|
|
65
|
265
|
375
|
240
|
180
|
|
80
|
280
|
435
|
280
|
200
|
|
100
|
300
|
500
|
320
|
200
|
|
125
|
325
|
615
|
360
|
240
|
|
150
|
350
|
675
|
360
|
240
|
|
200
|
400
|
750
|
400
|
320
|
|
250
|
450
|
970
|
450
|
320
|
|
300
|
500
|
1145
|
560
|
400
|
|
350
|
550
|
-
|
-
|
400
|
|
400
|
600
|
-
|
-
|
500
|
|
450
|
650
|
-
|
-
|
500
|
|
500
|
700
|
-
|
-
|
720
|
|
600
|
750
|
-
|
-
|
720
|
|
700
|
-
|
-
|
-
|
800
|
|
800
|
-
|
-
|
-
|
-
|
|
900
|
-
|
-
|
-
|
-
|
|
1000
|
-
|
-
|
-
|
-
|
暗桿閘閥產品應用：
暗桿閘閥結構緊湊、設計合理、閥門剛性好，通道流暢、流阻系數小。密封面采用不銹鋼和硬質合金，使用壽命長。閘閥采用柔性石墨填料、密封可靠、操作輕便靈活。暗桿閘閥廣泛用于石油化工，火力發電廠等油品，水蒸汽管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置.
·暗桿閘閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·暗桿閘閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·暗桿閘閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·暗桿閘閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·暗桿閘閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
