【電動硬密封蝶閥】派司克品牌.質量保證，派司克閥業全方面介紹電動(D943H,D943W)硬密封蝶閥標準，結構圖，規格型號，外形尺寸，工作原理及產品說明書。為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的電動硬密封蝶閥。

---

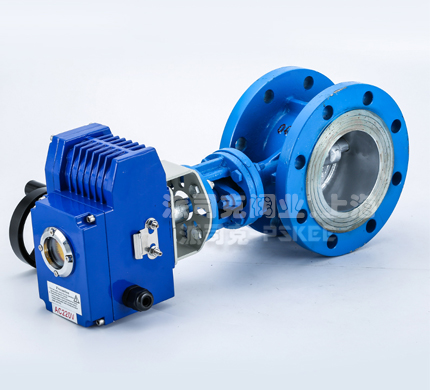

電動硬密封蝶閥產品簡述：
電動硬密封蝶閥屬三偏心結構，即在普通金屬密封雙偏心蝶閥的基礎上增加一個角度偏心，這個偏心的作用是使用閥門在開啟關閉動作的過程中，密封環與閥座之間的任意一點都會迅速脫開或接觸，做到密封副之間的無摩擦，密性可靠、經久耐用、耐高溫高壓、使用壽命長，應用范圍廣。

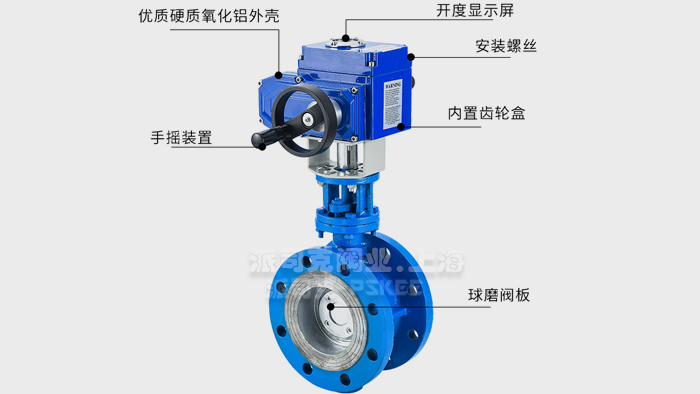

電動硬密封蝶閥結構特點：
1.蝶閥外形結構簡單，體積小，重量輕，成本低，用途廣。
2.三偏心硬密封蝶閥，閥座密封件采用軟材料和硬材料疊起來一種不銹鋼復合件加工而成，具有金屬密封和彈性軟密封雙重優點，使其無論在低溫或高溫介質作用下密封性能很可靠。
3.閥座密封面采用堆焊硬質合金，使其具有抗磨損、耐腐蝕，能適應各種惡劣工況條件使用。
4.蝶板采用獨特的橢圓龜背形或桁架式結構，使其強度高、流量特性好、流阻系數小。
5.由于三偏心結構，其摩擦力小，密封性能好。
6.三偏心結構和耐磨、耐蝕的密封副配對，使閥門能經久耐用。

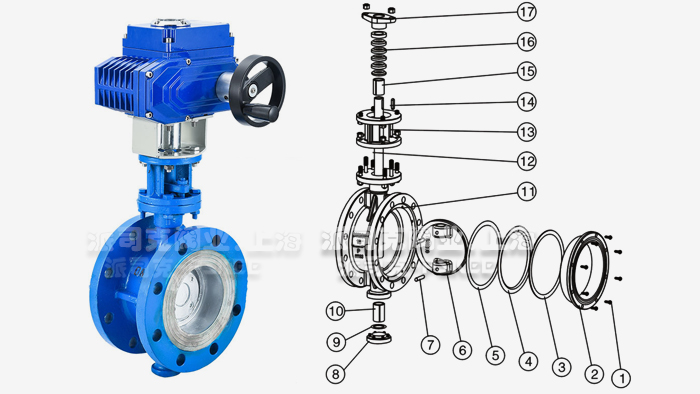

序號	零件名稱	材質
		C	P	R
1	內六角螺絲	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
2	閥蓋	WCB	1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
3	墊片	不銹鋼+柔性石墨	不銹鋼+柔性石墨	不銹鋼+柔性石墨
4	閥座	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
5	墊片	不銹鋼+柔性石墨	不銹鋼+柔性石墨	不銹鋼+柔性石墨
6	蝶板	WCB	1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
7	圓柱銷	45	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
8	下蓋	WCB	1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
9	墊片	不銹鋼+柔性石墨	不銹鋼+柔性石墨	不銹鋼+柔性石墨
10	襯套	PTFE+不銹鋼	PTFE+不銹鋼	PTFE+不銹鋼
11	閥體	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
12	閥桿	1Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
13	支架	WCB	WCB	WCB
14	鍵	45	45	45
15	襯套	PTFE+不銹鋼	PTFE+不銹鋼	PTFE+不銹鋼
16	填料	柔性石墨	柔性石墨	柔性石墨
17	壓蓋	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti

電動硬密封蝶閥性能特點：

1.連接支架執行ISO5211標準，可與各種電動、氣動、液動、手動等驅動裝置連接。 2.閥桿旋轉中心與閥座中心線偏離一定距離，保密封性能。 3.閥桿旋轉中心與閥體中心線偏離一定距離，降低閥門啟閉時密封副這間的摩擦力。 4.閥體中心與閥座圓錐密封面中心偏離一定角度，使閥門開啟或關才時，蝶板密封環與閥座之間迅速脫離或接觸，密封副之間無摩擦、無擠壓。 5.蝶閥采用可更換式閥座、密封圈，便于閥門現場維護保養。 6.可根據產品的實際使用工況要求，對閥體閥板材料選型選材，及密封多種優化配置，滿足不同工況性能的需求。

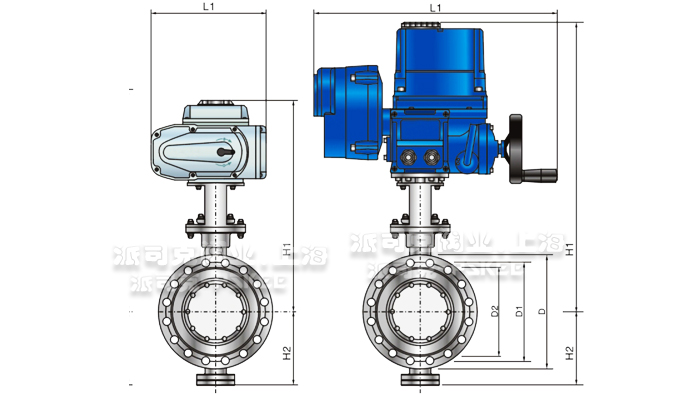

電動硬密封蝶閥外形連接尺寸：

公稱通徑 DN	DM型執行器			QT型執行器			連接法蘭尺寸
	L1	H1	H2	L1	H1	H2	LO	D	D1	D2	nΦ-d
50	205	319	70	270	412	70	108	165	125	99	4-18
65	205	332	76	270	425	76	112	185	145	118	4-18
80	205	307	89	346	437	89	114	200	160	132	8-18
100	205	322	104	346	452	104	127	220	180	156	8-18
125	258	364	120	346	504	120	140	250	210	184	8-18
150	258	381	132	358	521	132	140	285	240	211	8-22
200	258	467	167	358	607	167	152	340	295	266	12-22
250	278	514	202	390	688	202	165	405	350	319	12-26
300	278	542	239	390	714	239	178	460	410	370	12-26
350	278	577	265	390	749	265	190	520	470	429	16-26
400	278	609	297	390	781	297	216	216	525	480	16-30

電動硬密封蝶閥安裝說明：
1.安裝前仔細核對閥門的標志、合格證是否符合使用要求，核實后進行清潔處理。
2.蝶閥可安裝在設備管道上的任意位置，配有傳動裝置的，應直立安裝，即傳動裝置垂直水平管路的位置。安裝位置有利于操作和檢查。
3.蝶閥安裝進應盡量讓介質閥門的旋轉軸往密封面方向流過，因?yàn)檎�向密封性能�?yōu)于反向密封。
4.蝶閥與管道連接的螺栓，安裝時應按對角線方向多次擰緊，以防受力不均而造成法蘭連接處泄漏。
5.開啟閥門時要逆時針轉動手輪，關閉時要順時針轉動手輪，要按開啟、關閉指示旋轉到位。
6.電動出廠時，已將控制機械的行程調好，為防止電源接通方向不正確，用戶接通電源前要先手動開至半開位置，檢查指示盤方向與閥門開啟方向是否一致。
7.電動蝶閥在使用時，如發生故障，應立即停止使用，查明原因。
8.閥門的保管：未安裝使用的閥門應存放在干燥的室內，堆放整齊，不允許露天存放，防止損壞和銹蝕。

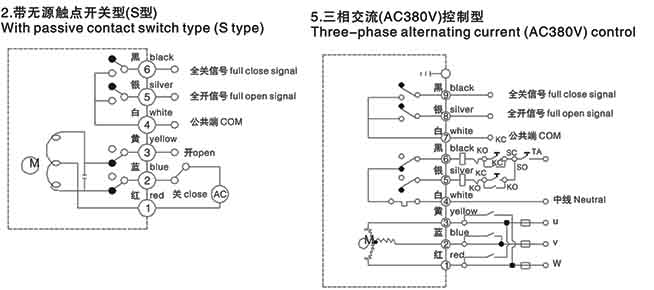

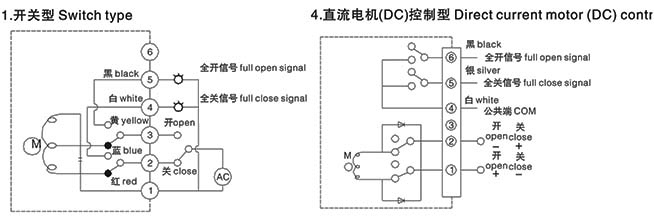

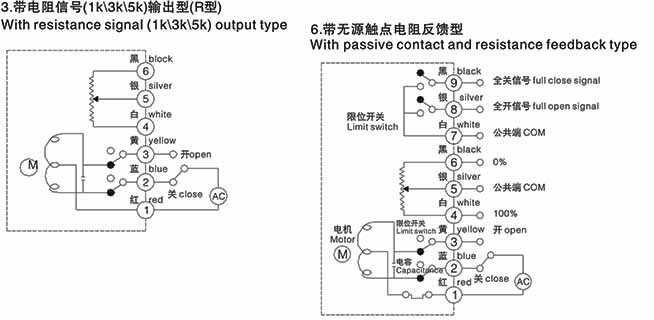

電動硬密封蝶閥接線說明：
電動硬密封蝶閥產品應用：
電動硬密封蝶閥目用途廣泛，應用于冶金、電力、石化、化工、食品醫藥、城建、污水、環保、水處理等行業，在管道上做啟閉或調節介質流量之用。
