【低阻力倒流防止器】派司克品牌.質量保證，派司克閥業全方面介紹低阻力倒流防止器相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、產品說明書、安裝維護及產品示意圖；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠系列低阻力倒流防止器。

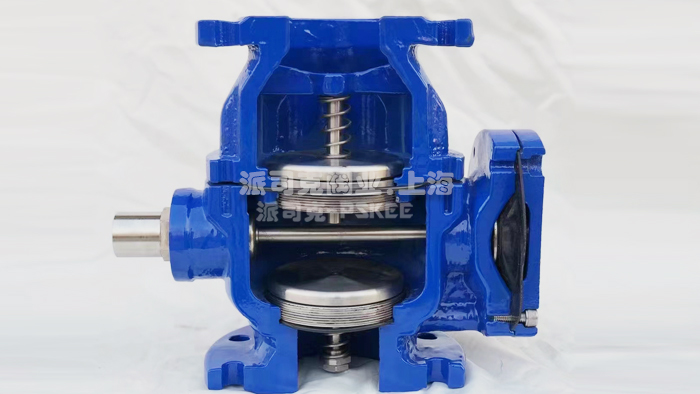

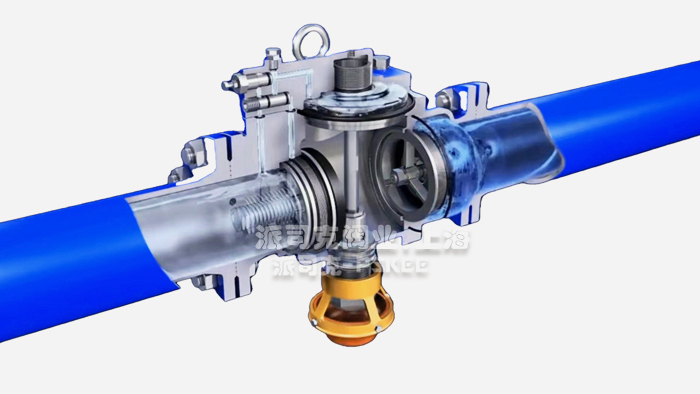

低阻力倒流防止器產品簡述：
單膜片
低阻力倒流防止器是我公司新式的一種用于城市供水單位一般污染單位供水時嚴格限定管道中的壓力水只能單向流動的水力控制組合
止回閥裝置,它的功能是在任何工況下防止管道中的介質倒流或者虹吸倒流,一達到避免倒流污染的目的.
低阻力倒流防止器產品特點:
1結構更加緊湊,尺寸短,體積小,倒流低,噪音小,在經濟流速下正常工作水損為1.3-2.5米.
2.泄水閥的精度與泄水壓力可調,使其受管道壓力波動干擾少,啟閉安全可靠,沒有非正常排水現象.
3.單膜片設計,膜片等關鍵部件的久經考驗的可靠性.使其質量優于普通的低阻力倒流防止器.
4.兩級止回閥的獨特流道設計,流阻小,啟閉速度快,可有效防止背壓突然升高對閥門及管道的破壞,限制壓力水倒流或虹吸倒流,具有靜音功能,有效處長閥門使用壽命.
5.人性化設計,產品可水平或立式安裝,在線測試,在線檢修.
低阻力倒流防止器設計標準:
設計及制造要求按GB／T11151規定
閥門檢驗和試壓按GB/T13927規定
閥門結構長度按GB/T12221規定
法蘭尺寸按GB/T17241.6規定
閥門裝配前表面涂環氧樹脂粉末并符合GB/T17219規定
低阻力倒流防止器技術參數:
|
公稱壓力
|
1.6MPa
|
|
試壓壓力
|
強度試驗
|
2.4MPa
|
|
上密封試驗
|
1.76MPa
|
|
密封試驗
|
|
氣密封試驗
|
0.6MPa
|
|
上下開啟壓差
|
0.02MPa
|
|
泄放壓差
|
|
工作溫度
|
80℃
|
|
適用介質
|
水
|

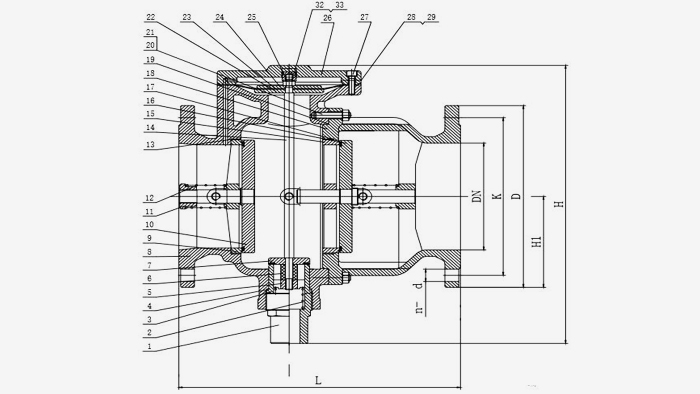

低阻力倒流防止器主要零部件:
|
序號
|
零件名稱
|
材質
|
序號
|
零件名稱
|
材質
|
序號
|
零件名稱
|
材質
|
|
1
|
泄水接頭
|
304
|
11
|
彈簧座
|
304
|
21
|
六角螺母
|
304
|
|
2
|
泄水彈簧
|
304
|
12
|
彈簧
|
304
|
22
|
膜片下壓板
|
304
|
|
3
|
泄水閥座
|
304
|
13
|
O型圈
|
EPDM
|
23
|
膜片
|
EPDM
|
|
4
|
O型圈
|
EPDM
|
14
|
閥桿
|
304
|
24
|
膜片上壓板
|
304
|
|
5
|
導葉螺母
|
304
|
15
|
后止回閥閥座
|
304
|
25
|
六角螺母
|
304
|
|
6
|
隔套
|
PTFE
|
16
|
后止回閥閥盤
|
304+EPDM
|
26
|
閥蓋
|
QT450-10
|
|
7
|
泄水閥瓣
|
304
|
17
|
O型圈
|
EPDM
|
27
|
內六角螺釘
|
304
|
|
8
|
主閥體
|
QT450-10
|
18
|
副閥體
|
QT450-10
|
28
|
六角螺絲
|
304
|
|
9
|
前止回閥閥座
|
304
|
19
|
O型圈
|
EPDM
|
29
|
橡膠墊
|
EPDM
|
|
10
|
前止回閥閥盤
|
304+EPDM
|
20
|
雙頭螺栓
|
304
|
|
|
|

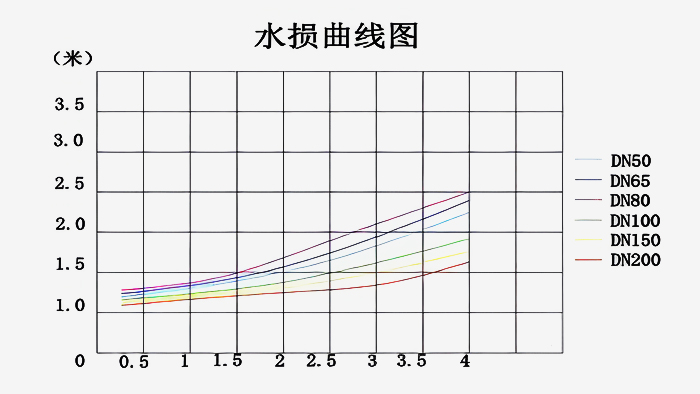

低阻力倒流防止器性能特性:
低阻力倒流防止器外形尺寸表:
|
型號
|
DN
|
L
|
H
|
D
|
K
|
n-Φd
|
|
PN10
|
PN16
|
PN10
|
PN16
|
PN10
|
PN16
|
|
DSBP741X-10/16
|
50
|
230
|
250
|
165
|
165
|
125
|
125
|
4-19
|
4-19
|
|
DSBP741X-10/16
|
65
|
236
|
286
|
185
|
185
|
145
|
145
|
4-19
|
4-19
|
|
DSBP741X-10/16
|
80
|
276
|
300
|
200
|
200
|
160
|
160
|
8-19
|
8-19
|
|
DSBP741X-10/16
|
100
|
298
|
347
|
220
|
220
|
180
|
180
|
8-19
|
8-19
|
|
DSBP741X-10/16
|
125
|
303
|
365
|
250
|
250
|
210
|
210
|
8-19
|
8-19
|
|
DSBP741X-10/16
|
150
|
364
|
404
|
285
|
285
|
240
|
240
|
8-23
|
8-23
|
|
DSBP741X-10/16
|
200
|
470
|
520
|
340
|
340
|
295
|
295
|
8-23
|
12-23
|
|
DSBP741X-10/16
|
250
|
470
|
520
|
395
|
405
|
350
|
355
|
12-23
|
12-28
|
|
DSBP741X-10/16
|
300
|
580
|
680
|
445
|
460
|
400
|
410
|
12-23
|
12-28
|
|
DSBP741X-10/16
|
400
|
740
|
900
|
565
|
580
|
515
|
525
|
16-28
|
16-32
|
|
DSBP741X-10/16
|
500
|
900
|
1100
|
670
|
715
|
620
|
650
|
20-28
|
20-32
|
低阻力倒流防止器安裝方式及注意事項:
1、正式安裝之前，應徹底沖洗所有管道。
2、倒流防止器應盡可能安水平安裝，方便調試和維修。
3、兩端宜安裝維修閘閥，進口前宜安裝過濾器，而且至少應有一端裝有可撓性接頭。
4、泄水閥的排水口不應直接與排水管道固定連接，而應排放到地面上的排水溝，泄水閥下端面與地面距離不應小于300mm。
5、原則上不允許把倒流防止器安裝在礦坑內。如果確實有必要，符合當?shù)叵鄳?yīng)法規；要求由認可的技術人員安裝在隔離的合適的空間里；以避免因泄放水引起泛濫成災。
6、當?shù)沽鞣乐蛊饕蟛煌ＫS修時，宜在主管道上并聯兩個倒流防止器。
7、安裝完畢后，初次啟動使用時，先關閉出口閘閥，慢慢打開進水閘閥，讓水緩慢充滿倒流防止器，打開排氣閥排除閥腔內的空氣，待閥腔充滿水后，慢慢打開出水閘閥，讓水充滿整個管路。
·低阻力倒流防止器質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·低阻力倒流防止器產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·低阻力倒流防止器解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·低阻力倒流防止器售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·低阻力倒流防止器訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
