【V型電動調節球閥】派司克品牌.質量保證，派司克閥業全方面介紹V型電動調節球閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列V型電動調節球閥。
V型電動調節球閥產品概述：
V型電動調節球閥是一種直角回轉的控制閥，它的啟閉件是帶V型開口的半球體，具有鋒利的刃口。在球體回轉過程中，密封面具有強有力的切斷力和自清潔功能。球體的V型開口與閥座流道形成一個扇形區域，在回轉過程中可改變流道截面積，形成對介質的線性等比例調節。因此電動V型調節球閥同時具備調節和開關兩種功能，可與氣動或電動執行器配套。
V型電動調節球閥設計標準：
1、法蘭標準：GB/T9113-2010、JB/T79-1994、HG/T20592-2009 ASMEB16.5 EN1092-1: 2001
2、壓力一溫度額定值：GB/T12224-2007 ASME B16.34-2003 IS07005-1
3、結構長度標準： 對夾式：企業標準 法蘭式：ISA 75.04-1995，IEC/DIN 534-3-2
4、適應溫度范圍： 常溫型一-40℃一120℃ 中溫型一120℃-450℃ 高溫型 一大于450℃
5、密封等級：硬密封IV級密封
、密封VI級密封
6
、閥體材質： 鑄鋼, 304、316L、2205等
7、閥座材質： 不銹鋼硬化處理
PEEK, 進口PTFE
8、產品規格：DN 25~250mm NPS 1”-10” (對夾式)
DN 25~500mm NPS 1”-20” (法蘭式)
9、壓力等級：PN 10/16/25/40/63
ANSI 150/300/600
10、強度及密封試驗標準：GB/T 4213-2007
11、硬密封等級：用戶無要求時按一般標準，用戶要求時可以按GB/T4213-2007V級標準執行。
V型電動調節球閥產品特點：
1. 閥體：
a) 整體式設計，為閥體提供了更高的強度，可以更好地承受管道壓力
b) 避免了兩片式閥體因法蘭連接產生的泄露
c) 同時具有法蘭對夾兩種結構
2. 閥芯：
a) 設計的V型球?qū)橘|(zhì)具有強有力的剪切作用和密封性能，對介質的流量特性達到等比例調節。
b) 可以采用鍍硬鉻，離子氮化，音速噴涂等密封面硬化工藝增加密封面的硬度，耐磨性能，耐腐蝕性能。
c) 研磨后的球面減小了密封面間的摩擦力，從而減小了扭矩。
3. 閥座：
a) 無閥座蓋式設計，避免了閥座與閥體間產生容易堵塞的死角，避免了閥座卡死的情況。
b) 閥座彈簧采用卡簧設計，在為閥座密封提供預緊力的同時，大大減小了驅動閥門所需的扭矩。
c) 帶有預緊力的閥座即使在較小的壓差下也能給閥門提供良好的密封
4. 閥桿：
a) 固定式球閥結構，上、下雙閥桿雙軸承對閥芯進行固定，具有更高的穩定性，軸承為復合材料、轉動軸承載面燒結處理的自潤滑軸承，具有較強的耐磨性能。減輕了扭矩，避免了閥門長期使用，閥桿咬死。
V型電動調節球閥產品性能：
1、閥體整體式結構：對夾式和法蘭式V型球閥閥體都是整體側裝式結構，結構剛性強，不容易引起變形和外泄。
2、上下自潤滑軸承：閥體內裝有上下自潤滑軸承，與閥桿接觸面積大，承載能力高，磨擦系數小，使閥門的扭矩減少。
3、閥座可根據介質和工況的需要，選金屬硬密封或PTFE軟密封：金屬硬密封閥座密封表面堆焊硬質合金，球 面鍍硬鉻或噴焊、離子氮化等硬化處理，使密封面使用壽命增強，耐溫提高；軟密封PTFE閥座或增強PTFE閥座密封性好 耐腐蝕，適應范圍廣。
4、經濟實用性：閥體重量輕，閥桿扭矩小，配用氣動或電動執行器相應規格小，與其它類型的調節閥相比，性價比高。
5，介質適應范圍廣：由于V型開口與閥座之間的剪切作用力，及閥內腔流道的光滑圓整，使介質不易積存于內腔，所以 它除適合液體介質外，更適合于帶纖維及固體顆料介質的系統控制。
6、小流量控制：通過對小口徑閥芯V型開口的加工，可實現小Cv值控制。

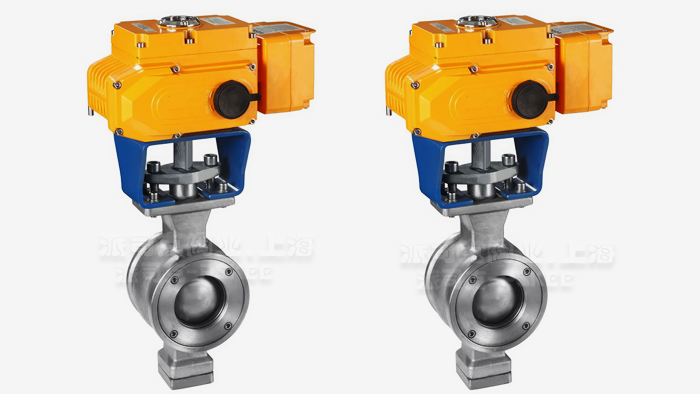

V型電動調節球閥

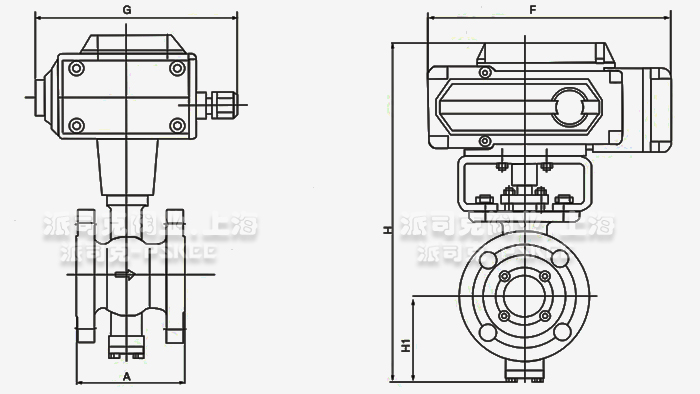

V型電動調節球閥外形尺寸表：
|
口徑DN
(mm)
|
A
|
B
|
F
|
G
|
H1
|
H
|
參考重量
|
|
25
|
50
|
66
|
157
|
140
|
73
|
390
|
6
|
|
40
|
60
|
81
|
207
|
147
|
85
|
440
|
7.5
|
|
50
|
75
|
100
|
207
|
147
|
99
|
450
|
8.5
|
|
65
|
85
|
120
|
256
|
182
|
113
|
495
|
10
|
|
80
|
100
|
132
|
256
|
182
|
127
|
500
|
16.5
|
|
100
|
115
|
158
|
256
|
182
|
137
|
588
|
20
|
|
125
|
135
|
183
|
256
|
182
|
155
|
632
|
23
|
|
150
|
160
|
216
|
256
|
182
|
172
|
704
|
34
|
|
200
|
200
|
268
|
380
|
240
|
198
|
814
|
53
|
|
250
|
240
|
323
|
380
|
240
|
231
|
920
|
82
|
V型電動調節球閥產品應用：
V型球閥屬于固定球閥，由V型閥體、氣動執行機構、定位器及其他附件組成，是一種直角回轉結構，可實現流量調節的作用，且調節性能是球閥中理想的，還可根據V型球體的V型角度，實現不同程度的比例調節，比例可達100:1。它的V型切口與金屬閥座之間具有剪切作用，適合含纖維、微小固體顆粒、料漿等介質。，廣泛使用于造紙、化工、石油、化纖、電力、冶金、制藥、能源、冶金、采礦、環保、印染、輕工、食品、等各個領域。
·V型電動調節球閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·V型電動調節球閥產品標準：
我們的產品按國際及國內相關標準驗收，產品實行"全程跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品帶有"說明書""檢驗報告"等相關說明。
·V型電動調節球閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個生產細節全程控制； 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·V型電動調節球閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·V型電動調節球閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準：國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.閥門報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
