【PPH氣動蝶閥】派司克品牌.質量保證，派司克閥業全方面介紹PPH氣動蝶閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列PPH氣動蝶閥。

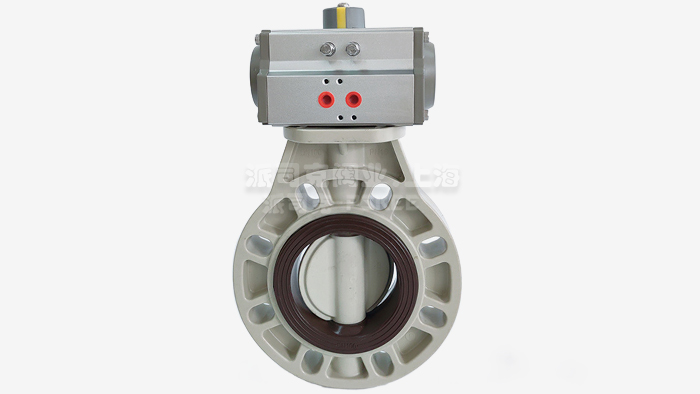

PPH氣動蝶閥產品簡述：
PPH氣動蝶閥是以聚丙烯（PPH）材料為主體，結合氣動執行機構的一種蝶閥，專用于需要快速啟閉或自動化控制的腐蝕性介質管路系統。其結合了PPH材料的耐腐蝕優勢和氣動執行機構的高效操控性，廣泛應用于化工、環保、食品醫藥等行業的自動化流程控制。
PPH氣動蝶閥主要特點：
1. 耐腐蝕性強
- 閥體、閥板采用PPH材料，可耐受酸、堿、鹽等強腐蝕性介質，適用于化工、電鍍、污水處理等嚴苛環境。
2. 氣動操控高效
- 配備氣動執行器（單作用/雙作用），支持快速啟閉（通常僅需數秒），適用于需要頻繁操作或遠程控制的自動化系統。
3. 密封性能可靠
- 閥座密封采用EPDM、FPM等耐腐蝕材料，確保閥門在高壓差或高溫下仍能有效密封，泄漏等級符合ISO 5208標準。
4. 輕量化設計
- 相比金屬閥門，PPH材質重量輕，安裝便捷，減少管道負載，尤其適合高空或復雜管網的布置。
5. 耐溫范圍廣
- PPH材料耐溫可達90℃~110℃（短期耐溫更高），滿足大部分腐蝕性介質的溫度需求。
6. 兼容自動化系統
- 支持4-20mA信號反饋、限位開關等附件，可集成至PLC或DCS系統，實現精準流量調節和遠程監控。
PPH氣動蝶閥結構組成：
1. 閥體：PPH材質，耐腐蝕，流道光滑，減少介質殘留。
2. 閥板：PPH或增強型PPH，耐壓耐沖擊，旋轉靈活。
3. 閥桿：不銹鋼或PPH包覆不銹鋼，耐腐蝕且強度高。
4. 密封圈：EPDM、PTFE或氟橡膠，適應不同介質特性。
5. 氣動執行機構
- 氣缸：鋁合金或不銹鋼材質，提供驅動力。
- 電磁閥/定位器：控制氣源通斷或調節開度。
- 附件：限位開關、空氣過濾減壓閥等。

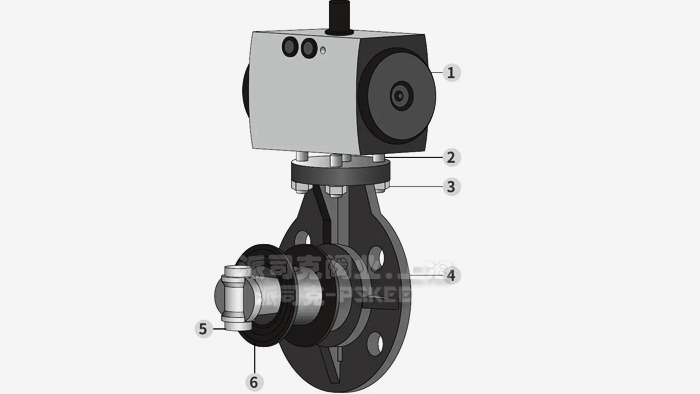

PPH氣動蝶閥主要材料表：
|
件號
|
名稱
|
材質
|
|
1
|
氣動頭
|
鋁合金
|
|
2
|
螺柱
|
鋼、不銹鋼
|
|
3
|
六角螺母
|
鋼
|
|
4
|
閥體
|
FRPP,PVDF,CPVC,UPVC,PPH
|
|
5
|
閥瓣
|
FRPP,PVDF,CPVC,UPVC,PPH
|
|
6
|
密封橡膠
|
EPDM,FPM
|

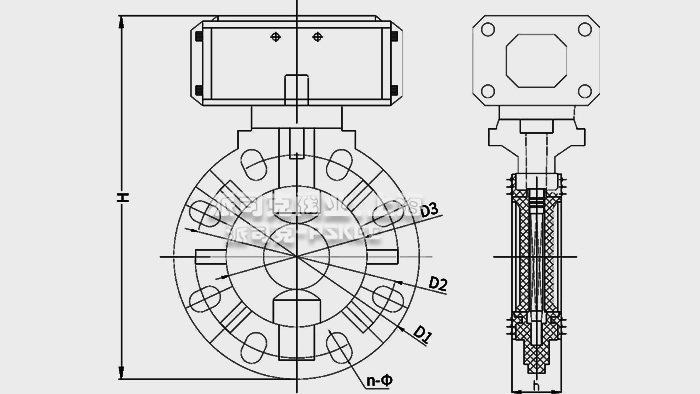

氣動塑料蝶閥外形尺寸表：
|
公稱直徑DN(mm)
|
法蘭外徑D1
|
孔距D2
|
D3
|
h
|
n-Φ
|
|
GB
|
JIS
|
ANSI
|
GB
|
JIS
|
ANSI
|
|
32 (11/4")
|
140
|
100
|
100
|
3.45
|
35
|
35
|
4-Φ17X25
|
4-019
|
4-016
|
|
40 (11/2")
|
150
|
110
|
105
|
3.88
|
45
|
40
|
4-018
|
4-019
|
4-016
|
|
50 (2")
|
160
|
125
|
120
|
4.74
|
51
|
42
|
4-018
|
4-019
|
4-019
|
|
65 (2 1/2")
|
180
|
145
|
140
|
5.49
|
66
|
47
|
4-018
|
4-019
|
4-019
|
|
80 (3")
|
200
|
160
|
150
|
6
|
79
|
45
|
8-Φ18X22
|
8-019
|
4-019
|
|
100 (4")
|
220
|
180
|
175
|
7.5
|
98.5
|
55
|
8-Φ18X22
|
8-019
|
8-019
|
|
125 (5")
|
250
|
210
|
210
|
8.5
|
125
|
65
|
8-Φ18X22
|
8-0)23
|
8-022
|
|
150 (6")
|
290
|
240
|
240
|
9.51
|
148
|
75
|
8-Φ22X28
|
8-023
|
8-022
|
|
200 (8")
|
340
|
295
|
290
|
11.75
|
201
|
85
|
8-Φ24X28
|
12-023
|
8-022
|
|
250 (10'')
|
395
|
350
|
355
|
14.25
|
245.5
|
110
|
12-Φ24X27
|
12-025
|
12-025
|
|
300 (12")
|
483
|
400
|
400
|
17
|
291.5
|
115
|
12-Φ21X24
|
16-025
|
12-025
|
|
350 (14")
|
533
|
470
|
445
|
18.78
|
340
|
127
|
16-Φ30
|
16-025
|
12-029
|
|
400 (16")
|
597
|
515
|
510
|
21.26
|
399
|
140
|
20-Φ26X30
|
16-027
|
16-029
|
|
450 (18")
|
635
|
560
|
565
|
22.76
|
446
|
152
|
20-Φ28X30
|
20-027
|
16-032
|
|
500 (20")
|
700
|
620
|
620
|
25
|
494
|
152
|
20-Φ33X35
|
20-027
|
20-032
|
|
600 (24")
|
815
|
730
|
730
|
29.53
|
570
|
178
|
20-Φ31X44
|
24-033
|
20-O35
|
|
700 (28")
|
928
|
820
|
840
|
34.02
|
670
|
185
|
24-Φ31X44
|
24-033
|
24-035
|
|
800 (32")
|
1010
|
950
|
950
|
38.5
|
755
|
220
|
24-Φ33X41
|
28-033
|
24-041
|
|
1000 (40")
|
1210
|
1160
|
1160
|
46.26
|
935
|
236
|
28-Φ36X52
|
28-039
|
32-041
|
PPH氣動蝶閥產品應用：
PPH氣動蝶閥憑借其耐腐蝕性、輕量化設計及高效自動化控制能力，成為腐蝕性介質管路系統的理想選擇。通過合理選型與定期維護，可顯著提升系統可靠性，適用于化工、水處理、電鍍行業、食品醫藥、環保等高要求場景，助力工業流程的智能化和高效化，酸、堿、鹽等腐蝕性介質的輸送和控制。
·PPH氣動蝶閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·PPH氣動蝶閥產品標準：
我們的產品按國際及國內相關標準驗收，產品實行"全程跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品帶有"說明書""檢驗報告"等相關說明。
·PPH氣動蝶閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個生產細節全程控制； 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·PPH氣動蝶閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·PPH氣動蝶閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準：國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.閥門報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
