【PVDF氣動球閥】派司克品牌.質量保證，派司克閥業全方面介紹PVDF氣動球閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列PVDF氣動球閥。

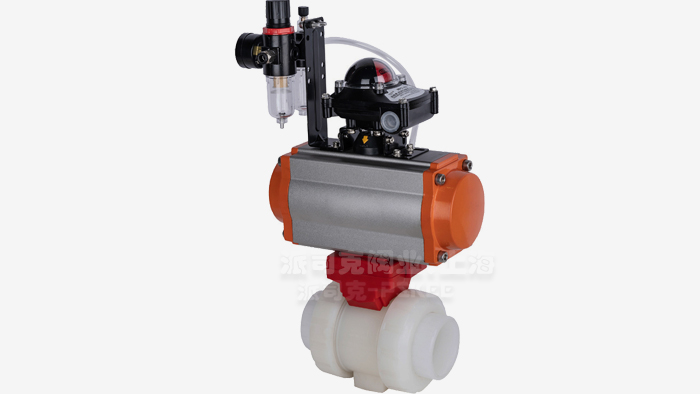

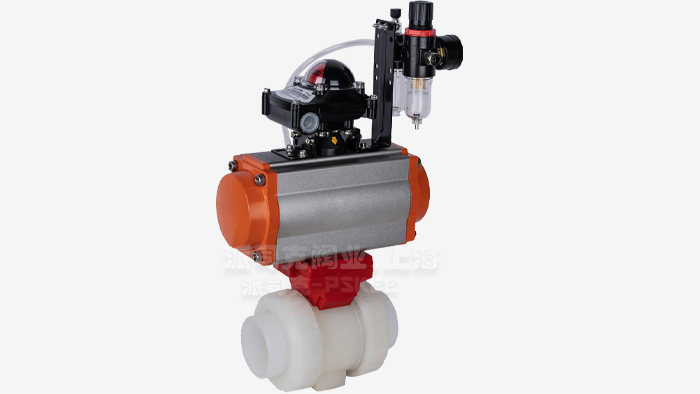

PVDF氣動球閥產品簡述：
PVDF氣動球閥是一種以聚丙烯均聚物（PPH）為閥體材料，結合氣動執行機構的高性能閥門，PVDF球閥對酸、堿、鹽等化學物質具有優異的抵抗力，適用于腐蝕性介質的輸送，耐溫可達-20℃至160℃，本球閥的閥芯和密封圈硬度高，開關時磨損小，使用壽命長，設計簡單，體積小，便于安裝和維護方便。
PVDF氣動球閥產品結構：
- 閥體材質：PPH（聚丙烯均聚物），具有優異的耐酸、堿、鹽及有機溶劑腐蝕能力，適用于強腐蝕性介質。
- 核心組件：空心球體（通常為不銹鋼或PPH包覆）、PTFE/彈性密封圈、氣動執行器（單作用或雙作用）。
- 驅動方式：通過壓縮空氣驅動執行機構，帶動球體90°旋轉，實現快速啟閉或流量調節。
PVDF氣動球閥產品特點：
-流動阻力�。呵蝮w通道與管道內徑一致，流體阻力小。
- 結構簡單：體積小、重量輕，便于安裝和維護。
- 操作方便：開關迅速，只需旋轉90°，便于遠程控制。
- 維修方便：密封圈可拆卸更換，維護簡單。
PVDF氣動球閥工作原理：
氣動執行器通入壓縮空氣時，活塞或齒輪在氣壓作用下運動，帶動閥芯旋轉。閥芯旋轉90°時，通孔與閥體進出口對齊，閥門全開，流體通過；反向旋轉90°時，通孔與進出口垂直，閥門關閉，截?cái)嗔黧w流動。
PVDF氣動球閥技術參數：
|
執行器參數
|
閥體參數
|
|
類型
|
雙作用活塞式、彈簧復位式
|
公稱通徑
|
DN15-DN100
|
|
輸出力矩
|
雙作用：4N.M-10560N.M
|
公稱壓力
|
PN1.0Mpa
|
|
單作用：7N.M-2668.M
|
閥軸材質
|
UPVC、CPUV、PP、PVDF
|
|
工作溫度
|
常溫型：-20~80℃
|
閥體材質
|
UPVC、CPUV、PP、PVDF
|
|
高溫型：-20~160℃
|
球體材質
|
UPVC、CPUV、PP、PVDF
|
|
動作范圍
|
0-90° ±5°
|
閥座密封
|
PTFE、EPDM、FPM
|
|
接口螺紋
|
G1/8
|
連接方式
|
承插膠粘、法蘭、絲扣
|
|
G1/4
|
適用介質
|
水及各種腐蝕性流體
|
PVDF氣動球閥附件選用：
|
回訊器：
|
即限位開關，遠程反饋開關信號
|
|
電磁閥：
|
雙作用（選兩位五通）、單作用（選兩位三通）
|
|
三聯件：
|
可對氣源穩壓、過濾、氣缸給油潤滑
|
|
手輪機構：
|
轉動手輪機構，可實現手動開啟、關閉球閥
|
|
電-氣定位器：
|
輸入4~20mA信號，實現閥門調節功能
|

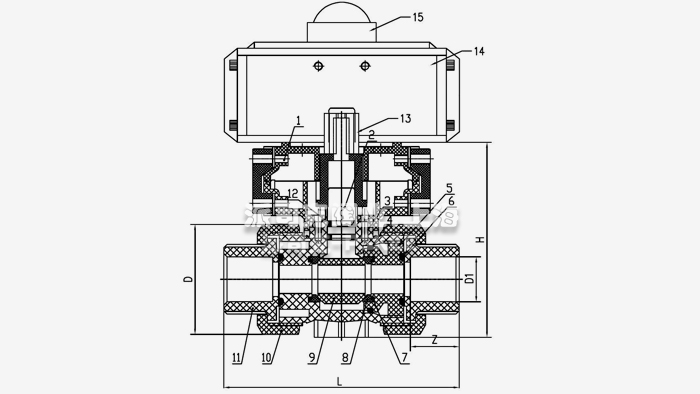

氣動雙活接球閥外形尺寸表：
|
規格DN
|
D
|
D1
|
L
|
Z
|
H
|
|
15
|
50
|
20
|
110
|
20.3
|
87.8
|
|
20
|
58
|
25
|
126
|
24
|
97.5
|
|
25
|
70
|
32
|
140
|
26.8
|
106.6
|
|
32
|
85
|
40
|
160
|
30
|
123.5
|
|
40
|
98
|
50
|
170
|
32
|
138.5
|
|
50
|
124
|
63
|
190
|
37
|
163.5
|
|
65
|
135
|
75
|
230
|
44
|
191
|
|
80
|
158
|
90
|
280
|
51
|
222.5
|
|
100
|
192
|
110
|
340
|
61
|
261.5
|
PVDF氣動球閥典型應用：
- 化工行業：酸/堿溶液、有機溶劑、腐蝕性氣體的管道控制。
- 環保與水處理：污水處理、海水淡化、含氯介質輸送。
- 食品制藥：衛生級流體控制，避免金屬污染風險。
- 自動化系統：與PLC/DCS集成，實現遠程智能控制。
·PVDF氣動蝶閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·PVDF氣動球閥產品標準：
我們的產品按國際及國內相關標準驗收，產品實行"全程跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品帶有"說明書""檢驗報告"等相關說明。
·PVDF氣動球閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個生產細節全程控制； 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·PVDF氣動球閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·PVDF氣動球閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準：國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.閥門報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
