【迷你球閥】派司克品牌.質量保證，派司克閥業全方面介紹不銹鋼迷你球閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列迷你球閥。
|
迷你球閥產品簡述：
|
|
迷你球閥有內外螺紋、內螺紋、外螺紋多種接口，采用不銹鋼304、316材質，衛生級設計，內外鏡面工藝，符合潔凈流體需求。該不銹鋼迷你球閥結構緊湊，尺寸小，密封性能好，開關靈活，流量大，外形精美，質量?jī)?yōu)越。
|
|
|
|
迷你球閥產品特性：
|
減流量通徑
閥桿防脫出裝置設計
鋼球球槽上有泄壓孔
多種螺紋端供選擇
|
|
|
|
迷你球閥產品標準
|
設計標準：ASME B16.34
壁厚標準：ASME B16.34
螺紋標準：ASME B1.20.1,BS21,DIN 2999/259,ISO 228/1,JIS B 0203,ISO 7/1
檢測標準：MSS SP-110,EN 1226
|
|
|
|

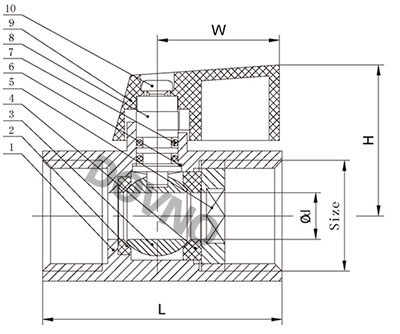

迷你球閥外形尺寸圖：
|
|
|
|
|
迷你球閥主要材料表：
|
|
序號
|
名稱
|
材質
|
|
ANSI/JIS/DIN
|
ANSI/JIS/DIN
|
|
1
|
閥體
|
A351-CF8M/SCS14A/1.4408
|
A351-CF8/SCS13A/1.4308
|
|
2
|
閥座
|
PTFE/RPTFE
|
|
3
|
球體
|
SUS316
|
|
4
|
閥座
|
PTFE/RPTFE
|
|
5
|
并帽
|
SUS304
|
|
6
|
止推墊
|
PTFE/RPTFE
|
|
7
|
O型圈
|
FKM(VITON)
|
|
8
|
閥桿
|
SUS316
|
|
9
|
手柄
|
Aluninnum
|
|
10
|
十字槽螺
|
SUS304
|
|
|
|
|
迷你球閥外形尺寸表：
|
|
單位：mm
|
|
序號
|
d
|
L
|
H
|
E
|
螺紋端
|
|
1/4"
|
5
|
42
|
26.5
|
22.8
|
NPT、MPT、BSPT、BSP、DIN、PT、etc...
|
|
3/8"
|
8
|
42
|
26.5
|
22.8
|
|
1/2"
|
9
|
46
|
28.3
|
22.8
|
|
3/4"
|
12.5
|
54
|
31.5
|
22.8
|
|
1"
|
15
|
65
|
34
|
22.8
|
|
不銹鋼迷你球閥適用介質:水;蒸汽;油品;各種高腐蝕化學介質;弱酸堿介質,迷你球閥設計標準：ASME B16.34,壁厚標準：ASME B16.34;螺紋標準：ASME B1.20.1,BS21,適DIN 2999/259,ISO 228/1,JIS B 0203,ISO 7/：1檢測標準：MSS SP-110,EN 1226
·迷你內螺紋球閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·迷你內螺紋球閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·迷你內螺紋球閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·迷你內螺紋球閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·迷你內螺紋球閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
