【一片式螺紋球閥】派司克品牌.質量保證，派司克閥業全方面介紹不銹鋼一片式螺紋球閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列一片式螺紋球閥。
|
一片式螺紋球閥概述：
|
|
一片式球閥又稱快開球閥、內螺紋球閥、小球閥。適用于空氣、蒸汽、水、氣體、石油和石化產品、腐蝕性介質等，一片式螺紋球閥適用于 PN1.0～4.0MPa，工作溫度 -29～180℃（密封圈為增強聚四氟乙烯）或 -29～300℃（密封圈為對位聚苯）的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
|
|
|
|
一片式螺紋球閥設計特點：
|
球閥根據標準ASME B16.34設計
結構簡單,密封性能好,扭矩小
鑄造，固溶化處理
帶鎖裝置
|
|
|
|
一片式螺紋球閥產品標準：
|
設計標準：ASME B16.34
壁厚標準：ASME B16.34
螺紋標準：ASME B1.20.1,BS21,DIN 2999/259,ISO 228/1,JIS B 0203,ISO 7/1
檢測標準：MSS SP-110,EN 1226
|
|
|
|

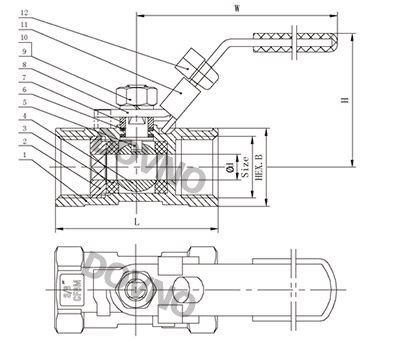

一片式螺紋球閥外形尺寸圖：
|
|
|
|
|
一片式螺紋球閥主要材料表：
|
|
序號
|
名稱
|
材質
|
|
ANSI/JIS/DIN
|
ANSI/JIS/DIN
|
ANSI/JIS/DIN
|
|
1
|
閥體
|
A351-CF8M/SCS14A/1.4408
|
A351-CF8/SCS13A/1.4308
|
A216-WCB/SCPH2/1.0619
|
|
2
|
并帽
|
A351-CF8M/SCS14A/1.4408
|
A351-CF8/SCS13A/1.4308
|
A216-WCB/SCPH2/1.0619
|
|
3
|
閥座
|
PTFE/RPTFE/PPL
|
|
4
|
球體
|
SUS316
|
|
5
|
閥桿
|
SUS316
|
|
6
|
填料
|
PTFE/RPTFE
|
|
7
|
填料壓蓋
|
SUS304
|
|
8
|
手柄
|
SUS304
|
|
9
|
彈性墊片
|
SUS304
|
|
10
|
六角螺母
|
A194-8
|
|
11
|
鎖片
|
SUS304
|
|
12
|
手柄插銷
|
PVC
|
|
|
|
|
一片式螺紋球閥外形尺寸表：
|
|
單位：mm
|
|
序號
|
d
|
L
|
H
|
E
|
六角
|
螺紋端
|
|
1/4"
|
5
|
39
|
31
|
70
|
17
|
NPT、MPT、BSPT、BSP、DIN、PT、etc...
|
|
3/8"
|
7
|
44
|
36
|
80
|
21
|
|
1/2"
|
9
|
59
|
42
|
95
|
25
|
|
3/4"
|
12.5
|
60
|
45
|
95
|
32
|
|
1"
|
15
|
72
|
54
|
110
|
38
|
|
1-1/4"
|
20
|
77
|
59
|
110
|
48
|
|
1-1/2"
|
25
|
84
|
63
|
150
|
53
|
|
2"
|
32
|
100
|
70
|
150
|
66
|
|
2-1/2"
|
38
|
120
|
95
|
200
|
82
|
|
3"
|
48
|
142
|
103
|
200
|
96
|
|
一片式螺紋球閥的關閉件是個球體，球體繞閥體中間線作旋轉來達到開啟、關閉的一種閥門。 一片式螺紋球閥在管路中主要用來做切斷、分配和改變介質的流動方向。一片式螺紋球閥流體阻力小，結構簡單，體積小，重量輕，緊密可靠，操作維修方便，不會引起閥門密封面的侵蝕，適用范圍廣。
·一片式螺紋球閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·一片式螺紋球閥產品標準：
我們的產品按國際及國內相關標準驗收，產品實行"全程跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品帶有"說明書""檢驗報告"等相關說明。
·一片式螺紋球閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個生產細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·一片式螺紋球閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·一片式螺紋球閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.閥門報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
