3PC高平臺內螺紋球閥概述:
|
|
高平臺三片式內螺紋球閥采用分體式結構設計，球閥具有防火結構，高平臺球閥采用ISO5211直接安裝執行器平臺設計，球體與球體之間帶防靜電裝置；閥桿防爆出設計；球閥有雙層閥桿填料符合閥桿泄露測試要求；雙碟形彈片自動壓緊填料設計；高平臺三片式內螺紋球閥適用于 PN1.0～12.5MPa，工作溫度 -29～180℃（密封圈為增強聚四氟乙烯）或-29～300℃（密封圈為對位聚苯）的各種管路上，用于截斷或接通管路中的介質，3PC高平臺三片式內螺紋球閥選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
|
|
|
|
3PC高平臺內螺紋球閥設計標準：
|
APPLECABLE STANDARDS：
設計和制造標準按照Design: ASME B16.34；
壁厚標準Wall Thickness： AS,E B16.34
螺紋標準按照End Flange：ASME B1.20.1,BS21
DIN 2999/259,ISO 228/1；JIS B 0203,ISO 7/1
對焊標準：Butt Weld: ASME B16.25
承插焊標準：Socket Weld: ASME B16.11
檢測標準：Inspection & Testing: MSS SP-110,EN 12266
|
|
|
|

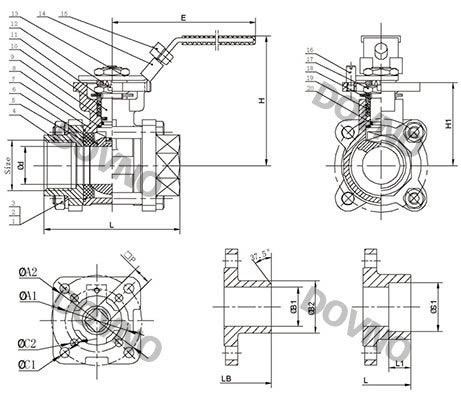

3PC高平臺內螺紋球閥外形尺寸圖：
|
|
|
|
|
3PC高平臺內螺紋球閥主要材料表：
|
|
序號
|
名稱
|
材質
|
|
ANSI/JIS/DIN
|
ANSI/JIS/DIN
|
ANSI/JIS/DIN
|
|
1
|
六角頭螺栓
|
A193-B8
|
|
2
|
六角螺母
|
A194-8
|
|
3
|
彈性墊片
|
SUS304
|
|
4
|
閥蓋
|
A351-CF8M/SCS14A/1.4408
|
A351-CF8/SCS13A/1.4308
|
A216-WCB/SCPH2/1.0619
|
|
5
|
閥座
|
PTFE/RPTFE/PPL
|
|
6
|
球體
|
SUS316
|
SUS304
|
|
7
|
閥體
|
A351-CF8M/SCS14A/1.4408
|
A351-CF8/SCS13A/1.4308
|
A216-WCB/SCPH2/1.0619
|
|
8
|
止推墊
|
PTFE/RPTFE
|
|
9
|
防靜電裝置
|
SUS304
|
|
10
|
閥桿
|
SUS316
|
SUS304
|
|
11
|
蝶簧
|
SUS304
|
|
12
|
防松蓋
|
SUS304
|
|
13
|
手柄
|
SUS304
|
|
14
|
鎖片
|
SUS304
|
|
15
|
手柄插銷
|
PVC
|
|
16
|
限位桿
|
SUS304
|
|
17
|
閥桿螺母
|
SUS304
|
|
18
|
填料壓蓋
|
SUS304
|
|
19
|
填料
|
PTFE/RPTFE/PPL
|
|
20
|
O型圈
|
FKM(VITON)
|
|
|
|
|
3PC高平臺內螺紋球閥外形尺寸表：
|
|
單位：mm
|
|
序號
|
d
|
L
|
LB
|
H
|
H1
|
E
|
L1
|
ØS1
|
ØB1
|
ØB2
|
ØA1
|
ØA2
|
ØC1
|
ØC2
|
□P
|
ISO 5211
|
螺紋端
|
|
1/4"
|
10.5
|
50
|
70
|
58
|
26
|
98
|
10
|
14.2
|
12.5
|
18
|
36
|
42
|
6
|
6
|
9
|
F03-F04
|
NPT、MPT、BSPT、BSP、DIN、PT、etc...
|
|
3/8"
|
12
|
60
|
70
|
58
|
31
|
110
|
10
|
17.8
|
12.5
|
18
|
36
|
42
|
6
|
6
|
9
|
F03-F04
|
|
1/2"
|
15
|
75
|
75
|
67
|
40
|
110
|
10
|
21.8
|
16
|
22.5
|
36
|
42
|
6
|
6
|
9
|
F03-F04
|
|
3/4"
|
20
|
80
|
90
|
73
|
46
|
110
|
13
|
27.3
|
21
|
27
|
36
|
42
|
6
|
6
|
9
|
F03-F04
|
|
1"
|
25
|
90
|
100
|
86
|
55
|
160
|
13
|
34
|
26
|
34.5
|
42
|
50
|
7
|
6
|
11
|
F04-F05
|
|
1-1/4"
|
32
|
110
|
110
|
93
|
62
|
160
|
16
|
42.8
|
32
|
43
|
42
|
50
|
7
|
6
|
11
|
F04-F05
|
|
1-1/2"
|
38
|
120
|
125
|
105.5
|
68.5
|
185
|
16
|
48.9
|
40
|
49
|
50
|
70
|
9
|
7
|
14
|
F05-F07
|
|
2"
|
50
|
140
|
150
|
116.5
|
79.5
|
185
|
17
|
61.4
|
51
|
62
|
50
|
70
|
9
|
7
|
14
|
F05-F07
|
|
2-1/2"
|
65
|
185
|
190
|
168
|
98
|
305
|
17
|
74
|
65
|
76.5
|
70
|
102
|
11
|
9
|
17
|
F07-F10
|
|
3"
|
78
|
205
|
220
|
178
|
110
|
305
|
17
|
90
|
80
|
92
|
70
|
102
|
11
|
9
|
17
|
F07-F10
|
|
4"
|
100
|
240
|
270
|
198
|
130
|
305
|
20
|
115.4
|
100
|
115.5
|
70
|
102
|
11
|
9
|
17
|
F07-F10
|
|
高平臺三片式內螺紋球閥采用分體式結構設計，球閥具有防火結構，采用ISO5211直接安裝執行器平臺設計，球體與球體之間帶防靜電裝置；閥桿防爆出設計；球閥有雙層閥桿填料符合閥桿泄露測試要求；雙碟形彈片自動壓緊填料設計。
·3PC高平臺內螺紋球閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·3PC高平臺內螺紋球閥產品標準：
我們的產品按國際及國內相關標準驗收，產品實行"全程跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品帶有"說明書""檢驗報告"等相關說明。
·3PC高平臺內螺紋球閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·3PC高平臺內螺紋球閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·3PC高平臺內螺紋球閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
