二片式美標高平臺球閥概述：
|
|
高平臺二片式美標球閥采用兩片式分體式結構設計，按ASME B16.34，設計標準，美標球閥結構長度：ASME B16.10，法蘭標準ASME B16.5。具有防火結構，高平臺球閥采用ISO5211直接安裝執行器的平臺設計；球體與球體之間帶防靜電裝置；閥桿防爆出設計。
|
|
|
|
二片式美標高平臺球閥設計標準:
|
APPLECABLE STANDARDS：
防爆中軸/全流Blow-out Proof stem/Full port
設計和制造標準按照Design: ASME B16.34,API608；
結構長度按照face toface : ASME B16.10；
法蘭端尺寸按照End Flange：ASME B16.5；
檢驗和測試按照Test: API598；
防火設計測試Fire Safe：API607；
|
|
|
|

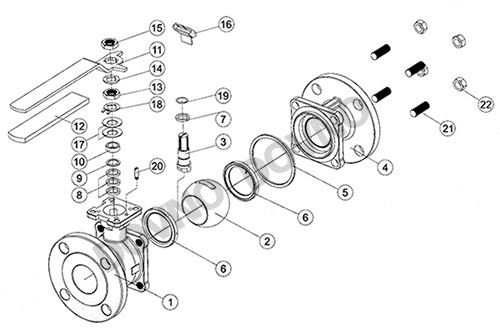

二片式美標高平臺球閥結構圖：
|
|
|
|
|
二片式美標高平臺球閥主要材料表：
|
|
NO.
|
PART NAME
|
PN16/40
|
CLASS150/300
|
|
1
|
本體BODY
|
1.4408
|
1.0619
|
CF8M
|
WCB
|
|
2
|
球 BALL
|
CF8M
|
CF8
|
SS316
|
CF8
|
|
3
|
中軸 STEM
|
SS316
|
SS304
|
SS316
|
CF8
|
|
4
|
側蓋 END CAP
|
1.4408
|
1.6019
|
CF8M
|
WCB
|
|
5
|
大薄片 BODY SEAL
|
PTFE
|
PTFE
|
PTFE
|
PTFE
|
|
6
|
球墊 SEAT
|
RTFE
|
RTFE
|
RTFE
|
RTFE
|
|
7
|
小薄片 THRUST WASHER
|
PTFE
|
PTFE
|
PTFE
|
PTFE
|
|
8
|
中口 STEM PACKING
|
PTFE
|
PTFE
|
PTFE
|
PTFE
|
|
9
|
抗磨片 THRUST WASHER
|
RTFE+25%G.F
|
RTFE+25%G.F
|
RTFE+25%G.F
|
RTFE+25%G.F
|
|
10
|
鐵圈 GLAND
|
SS304
|
SS304
|
SS304
|
SS304
|
|
11
|
把手 HANDLE
|
SS304
|
SS304
|
SS304
|
SS304
|
|
12
|
膠套 HANDLE COVER
|
PLASTIC
|
PLASTIC
|
PLASTIC
|
PLASTIC
|
|
13
|
下螺帽 STEM NUT
|
SS304
|
SS304
|
SS304
|
SS304
|
|
14
|
方型華司 HANDLE WASHER
|
SS304
|
SS304
|
SS304
|
SS304
|
|
15
|
上螺帽 HANDLE NUT
|
SS304
|
SS304
|
SS304
|
SS304
|
|
16
|
鎖片 LOCKING PAD
|
SS304
|
SS304
|
SS304
|
SS304
|
|
17
|
盤型華司 BELLEVILLE WASHER
|
SS304
|
SS304
|
SS304
|
SS304
|
|
18
|
防松花司 STOP WASHER
|
SS304
|
SS304
|
SS304
|
SS304
|
|
19
|
O型圈
|
VITON
|
VITON
|
VITON
|
VITON
|
|
20
|
擋片STOP
|
SS304
|
SS304
|
SS304
|
SS304
|
|
21
|
螺栓 STUD
|
193 Gr.B8
|
193 Gr.B8
|
193 Gr.B8
|
193 Gr.B8
|
|
22
|
螺帽 NUT
|
193 Gr.8
|
193 Gr.8
|
193 Gr.8
|
193 Gr.8
|
|
|
|
|

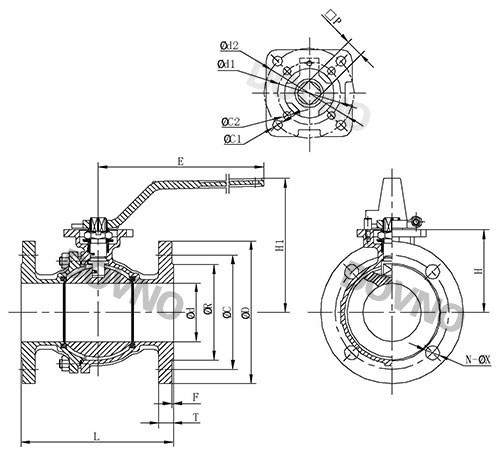

二片式美標高平臺球閥外形尺寸圖：
|
|
|
二片式美標高平臺球閥外形尺寸表：
|
|
單位：mm
|
|
Size
|
LBS
|
d
|
L
|
R
|
C
|
D
|
H
|
H1
|
E
|
F
|
T
|
□P
|
Ød1
|
Ød2
|
ØC1
|
ØC2
|
N
|
ØX
|
ISO 5211
|
|
1/2"
|
300
|
15
|
140
|
34.5
|
66.7
|
95
|
49
|
76
|
110
|
2
|
14.3
|
9
|
42
|
36
|
6
|
6
|
4
|
16
|
F03-F04
|
|
3/4"
|
300
|
20
|
152
|
42.9
|
82.6
|
115
|
54
|
81
|
110
|
2
|
15.9
|
9
|
42
|
36
|
6
|
6
|
4
|
19
|
F03-F04
|
|
1"
|
300
|
25
|
165
|
50.8
|
88.9
|
125
|
60
|
90
|
130
|
2
|
17.5
|
11
|
50
|
42
|
7
|
6
|
4
|
19
|
F04-F05
|
|
1-1/4"
|
300
|
32
|
178
|
63.5
|
98.4
|
135
|
71
|
102
|
160
|
2
|
19.1
|
11
|
50
|
42
|
7
|
6
|
4
|
19
|
F04-F05
|
|
1-1/2"
|
300
|
38
|
190
|
73
|
114.3
|
155
|
78
|
115
|
185
|
2
|
20.7
|
14
|
70
|
50
|
9
|
7
|
4
|
23
|
F05-F07
|
|
2"
|
300
|
50
|
216
|
92.1
|
127
|
165
|
85
|
122
|
185
|
2
|
22.3
|
14
|
70
|
50
|
9
|
7
|
8
|
19
|
F05-F07
|
|
2-1/2"
|
300
|
65
|
241
|
104.8
|
149.2
|
190
|
100
|
168
|
305
|
2
|
25.4
|
17
|
102
|
70
|
11
|
9
|
8
|
23
|
F07-F10
|
|
3"
|
300
|
78
|
282
|
127
|
168.3
|
210
|
110
|
178
|
305
|
2
|
28.6
|
17
|
102
|
70
|
11
|
9
|
8
|
23
|
F07-F10
|
|
4"
|
300
|
100
|
305
|
157.2
|
200
|
255
|
130
|
198
|
305
|
2
|
31.8
|
22
|
102
|
70
|
11
|
9
|
8
|
23
|
F07-F10
|
|
5"
|
300
|
125
|
400
|
185.7
|
235
|
280
|
165
|
234
|
500
|
2
|
35
|
27
|
125
|
102
|
14
|
12
|
8
|
23
|
F12-F14
|
|
二片式美標高平臺球閥采用兩片式分體式結構設計，按ASME B16.34，設計標準，結構長度：ASME B16.10，法蘭標準ASME B16.5。二片式美標高平臺球閥具有防火結構，采用ISO5211直接安裝執行器的平臺設計；球體與球體之間帶防靜電裝置；閥桿防爆出設計。
·二片式美標高平臺球閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·二片式美標高平臺球閥產品標準：
我們的產品按國際及國內相關標準驗收，產品實行"全程跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品帶有"說明書""檢驗報告"等相關說明。
·二片式美標高平臺球閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·二片式美標高平臺球閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·二片式美標高平臺球閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
