【高平臺三通內螺紋球閥】派司克品牌.質量保證，派司克閥業全方面介紹高平臺三通內螺紋球閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及球閥產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列高平臺三通內螺紋球閥。
|
高平臺三通內螺紋球閥概述:
|
|
高平臺三通內螺紋球閥有T形和L形。T形能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。L形三通球閥只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。
|
|
|
|
高平臺三通內螺紋球閥產品特性:
|
L型三通流道口
T型三通流道口
減流量通徑
閥桿防脫出裝置設計
鋼球球槽上有泄壓孔
可選擇掛鎖裝置
多種螺紋端供選擇
高平臺三通球閥采用ISO 5211直接安裝執行器平臺設計
|
|
|
|
高平臺三通內螺紋球閥設計標準STANDARDS:
|
設計標準Design: ASME B16.34
壁厚標準Wsll Thickness:ASME B16.34
螺紋標準Pipe THread: ASME B1.20.1,BS21
DIN 2999/259,ISO 228/1 JIS B 0203,ISO 7/1
檢測標準Inspection & Testing:MSS SP-110, EN 12266
|
|
|
|

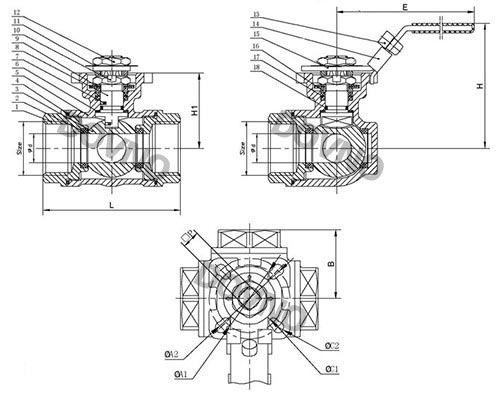

高平臺三通內螺紋球閥尺寸圖：
|
|
|
|
|
高平臺三通內螺紋球閥尺寸圖
|
|
名稱
|
材質
|
|
ANSI/JIS/DIN
|
ANSI/JIS/DIN
|
ANSI/JIS/DIN
|
|
閥蓋
|
A351-CF8M/SCS14A/1.4408
|
A351-CF8/SCS13A/1.4308
|
A216-WCB/SCPH2/1.0619
|
|
閥座
|
PTFE/RPTFE/PPL
|
|
球體
|
SUS316
|
SUS304
|
|
|
密封圈
|
PTFE/RPTFE/PPL
|
|
閥體
|
A351-CF8M/SCS14A/1.4408
|
A351-CF8/SCS13A/1.4308
|
A216-WCB/SCPH2/1.0619
|
|
止推墊
|
PTFE/RPTFE
|
|
防靜電裝置
|
SUS304
|
|
閥桿
|
SUS316
|
SUS304
|
|
|
蝶簧
|
SUS304
|
|
防松蓋
|
SUS304
|
|
指示牌
|
SUS304
|
|
閥桿螺母
|
SUS304
|
|
手柄插銷
|
PVC
|
|
鎖片
|
SUS304
|
|
手柄
|
SUS304
|
|
填料壓蓋
|
SUS304
|
|
填料
|
PTFE/RPTFE/PPL
|
|
O型圈
|
FKM(VITON)
|
|
|
|
|
高平臺三通內螺紋球閥外形尺寸表：
|
|
單位：mm
|
|
序號
|
d
|
L
|
B
|
H
|
H1
|
E
|
ØA1
|
ØA2
|
ØC1
|
ØC2
|
□P
|
ISO 5211
|
螺紋端
|
|
1/4"
|
8
|
65
|
34
|
63
|
36
|
120
|
36
|
42
|
6
|
6
|
9
|
F03-F04
|
NPT、MPT、BSPT、BSP、DIN、PT、etc...
|
|
3/8"
|
8
|
65
|
34
|
63
|
36
|
120
|
36
|
42
|
6
|
6
|
9
|
F03-F04
|
|
1/2"
|
12
|
68
|
34
|
63
|
36
|
120
|
36
|
42
|
6
|
6
|
9
|
F03-F04
|
|
3/4"
|
15
|
75
|
37.5
|
66
|
39
|
120
|
36
|
42
|
6
|
6
|
9
|
F03-F04
|
|
1"
|
18
|
85
|
42.5
|
77
|
46.5
|
160
|
42
|
50
|
6
|
7
|
11
|
F04-F05
|
|
1-1/4"
|
25
|
110
|
55
|
86
|
55
|
160
|
42
|
50
|
6
|
7
|
11
|
F04-F05
|
|
1-1/2"
|
32
|
125
|
62.5
|
102
|
64.5
|
190
|
50
|
70
|
7
|
9
|
14
|
F05-F07
|
|
2"
|
38
|
145
|
72.5
|
108
|
70.5
|
190
|
50
|
70
|
7
|
9
|
14
|
F05-F07
|
|
高平臺三通內螺紋球閥有T形和L形。T形能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。L形三通球閥只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。高平臺螺紋球閥閥體結構緊湊，啟閉迅速，流體阻力小，密封性能好，適用于介質流向的切換、分流或合流。
·高平臺三通內螺紋球閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·高平臺三通內螺紋球閥產品標準：
我們的產品按國際及國內相關標準驗收，產品實行"全程跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品帶有"說明書""檢驗報告"等相關說明。
·高平臺三通內螺紋球閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·高平臺三通內螺紋球閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·高平臺三通內螺紋球閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按**有關質量標準。
