【T型三通球閥】派司克品牌.質量保證，派司克閥業全方面介紹T型三通球閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及球閥產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列T型三通球閥。
|

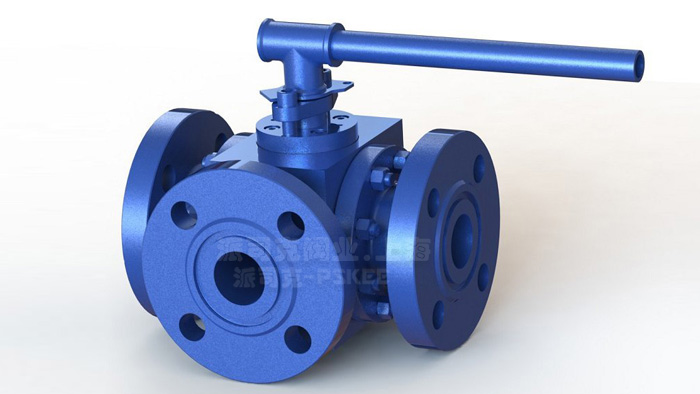

T型三通球閥概述：
|
|
T型三通球閥在結構上采用一體化結構，4面閥座的密封型式，可靠性高，設計實現了輕量化，使用壽命長，流通能力大，阻力小。三通球閥有T型和L型。T型能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。L型只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。
|
|
|
T型三通球閥特點：
|
T型三通球閥設計標準: GB/ T 12237—1989，DIN 3357/1, API 608
法蘭標準: GB/T911 3.1, JB/T 79, DIN 3202, JIS B2002, ASME B16.10
結構標準: GB/T12221—1989, DIN 3202, JlS B2002, ASME 16.10
檢驗標準: GB/T13927 DlN 3230/3, API 598 JIS B 2003
|
|
|
|
T型三通球閥流向圖：
|
|
|
|
|
T型三通球閥主要性能規范
|
|
型號
|
公稱壓力 PN(MPa)
|
試驗壓力(MPa)
|
適用溫度 (℃)
|
適用介質
|
|
殼體
|
液體密封
|
氣體密封
|
|
PSK-045QF-T-16P/R
|
1 6
|
2 4
|
1.76
|
0.6
|
≤150
|
水、蒸汽、油品等
|
|
PSK-045QF-T-25P/R
|
2.5
|
3.75
|
2.75
|
0.6
|
|
PSK-045QF-T-40P/R
|
4.0
|
6.4
|
4.4
|
0.6
|
|
|
|
|
T型三通球閥主要零件材料表：
|
|
型 號
|
零件名稱
|
|
閥體
|
球體
|
閥桿
|
密封圈
|
填料
|
|
PSK-045QF-T/L-16C
|
碳素鋼鑄件
|
1Crl8Ni9Ti
|
2Cr13
|
增強聚四氟乙烯 對位聚苯
|
聚四氟乙烯
|
|
PSK-045QF-T/L-25P
|
304
|
304
|
304
|
|
PSK-045QF-T/L-40R
|
316
|
316
|
316
|
|
|
|
|
T型三通球閥外形尺寸圖：
|
|
|
|
|
T型三通球閥外形尺寸表：
|
|
國標GB STANDARD(PN1.6Mpa)
|
|
公稱通徑DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
尺寸
（mm）
|
L
|
150
|
160
|
180
|
200
|
220
|
240
|
260
|
280
|
320
|
380
|
440
|
550
|
670
|
720
|
|
D
|
95
|
105
|
115
|
135
|
145
|
160
|
180
|
195
|
215
|
245
|
280
|
335
|
405
|
460
|
|
D1
|
65
|
75
|
85
|
100
|
110
|
125
|
145
|
160
|
180
|
210
|
240
|
295
|
365
|
410
|
|
Z-Φd
|
4-Φ14
|
4-Φ14
|
4-Φ18
|
4-Φ18
|
4-Φ18
|
4-Φ18
|
4-Φ18
|
8-Φ18
|
8-Φ18
|
8-Φ18
|
8-Φ23
|
12-Φ23
|
12-Φ25
|
12-
|
|
|
|
|
日標T型三通球閥外形尺寸表：
|
|
日標 JIS STANDARD(10K)
|
|
公稱通徑DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
尺寸
（mm）
|
L
|
150
|
160
|
180
|
200
|
220
|
240
|
260
|
280
|
320
|
380
|
440
|
550
|
670
|
720
|
|
D
|
95
|
100
|
125
|
135
|
140
|
155
|
175
|
185
|
210
|
250
|
280
|
330
|
400
|
445
|
|
D1
|
70
|
75
|
90
|
100
|
105
|
120
|
140
|
150
|
175
|
210
|
240
|
290
|
355
|
400
|
|
Z-Φd
|
4*15
|
4*15
|
4*19
|
4*19
|
4*19
|
4*19
|
4*19
|
8*19
|
8*19
|
8*23
|
8*23
|
12*23
|
12*25
|
16*25
|
|
|
|
|
美標T型三通球閥外形尺寸表：
|
|
美標ANSI STANDARD（150LB）
|
|
公稱通徑DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
尺寸
（mm）
|
L
|
150
|
160
|
180
|
200
|
220
|
240
|
260
|
280
|
320
|
380
|
440
|
550
|
670
|
720
|
|
D
|
89
|
98
|
108
|
117
|
127
|
152
|
178
|
190
|
229
|
254
|
279
|
343
|
406
|
483
|
|
D1
|
60.5
|
70
|
79.5
|
889
|
98.5
|
121
|
140
|
153
|
191
|
216
|
242
|
299
|
362
|
432
|
|
Z-Φd
|
4*15
|
4*15
|
4*15
|
4*15
|
4*15
|
4*19
|
4*19
|
8*19
|
8*22
|
8*22
|
8*22
|
8*22
|
2*25
|
2*25
|
|
T型三通球閥可靠性高，設計實現了輕量化，使用壽命長，流通能力大，阻力小。三通球閥有T型和L型。T型能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。L型只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。
·三通球閥T型質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·三通球閥T型產品標準：
我們的產品按國際及國內相關標準驗收，產品實行"全程跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品帶有"說明書""檢驗報告"等相關說明。
·三通球閥T型解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·三通球閥T型售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·三通球閥T型訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
