德標對夾球閥概述：
|
|
德標對夾球閥關閉件球體繞閥體中間線作旋轉來達到開啟、關閉的一種閥門。球閥密封件嵌于不銹鋼閥座內，金屬閥座尾端設有彈簧，當密封面磨損或者燒毀時，在彈簧作用下推動閥座與球體形成金屬密封。德標對夾球閥具有獨特的自動泄壓功能，當閥門中腔介質壓力**過彈簧預緊力，出口端閥座后退脫離球體，達到自動泄壓效果，泄壓后閥座自動復位，德標對夾球閥適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等，在各行業得到廣泛的應用。
|
|
|
|
德標對夾球閥設計標準：
|
APPLECABLE STANDARDS：
防爆中軸Blow-out Proof stem/Full port
設計和制造標準按照Design: DIN3357 EN 12516-1；
法蘭端尺寸按照End Flange：DIN EN 1092-1；
壁厚標準：Wall Thickness: ASME B16.34 DM 12516-1
檢驗和測試按照Test: DIN3230 EN12266；
防火設計測試Fire Safe：API607 ISO 10497
|
|
|
|

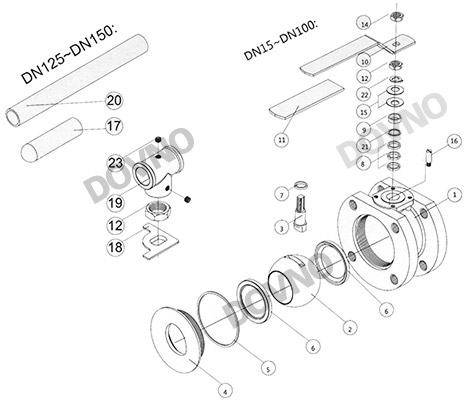

德標對夾球閥結構圖：
|
|
|
|
|
德標對夾球閥外形材料表：
|
|
零件名稱 PATR NAME
|
材料 PN16 MATERIAL
|
CLASS 150 MATERIAL
|
|
本體BODY
|
1.4408/EN1503-1
|
CF8M，CF8（1.4408）
|
|
球BALL
|
CF8M
|
CF8M
|
|
中軸 STEM
|
SS316
|
ANSI 316
|
|
側蓋 INSERT CAP
|
1.4408/EN1503-1
|
CF8M，CF8（1.4408）
|
|
大薄片 BODY SEAL
|
PTFE
|
PTFE
|
|
球墊 SEAT
|
PTFE
|
PTFE
|
|
小薄片 THRUST WASHER
|
PTFE
|
PTFE
|
|
中口 STEM PACKING
|
PTFE
|
PTFE
|
|
鐵圈 GLANDEL
|
SS304
|
ANSI 304
|
|
把手 HANDEL NUT
|
SS304
|
ANSI 304
|
|
膠套 HANDEL COVER
|
PLASTIC
|
ANSI 304
|
|
下螺帽 STEM NUT
|
SS304
|
ANSI 304
|
|
上螺帽 HANDEL NTU
|
SS304
|
ANSI 304
|
|
盤型華司 BELLEVILLE WASHER
|
SS304
|
ANSI 304
|
|
擋柱 STOP PIN
|
SS304
|
PLASTIC
|
|
膠套 HANDLE SLEEVE
|
PLASTIC
|
PLASTIC
|
|
擋片 STOP BOLT
|
SS304
|
SS304
|
|
把手接頭 HANDLE ADAPTER
|
CF8
|
CF8
|
|
圓管板桿 HANDLE
|
STEEL
|
STEEL
|
|
抗磨片 PACKING FOLLWER
|
PTFE.+25GG.F.
|
PTFE.+25GG.F.
|
|
防松華司 TAB WASHER
|
SS304
|
ANSI 304
|
|
螺絲
|
SS304
|
ANSI 304
|
|
|
|
|

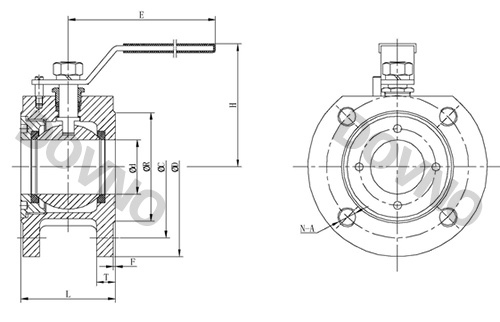

德標對夾球閥外形尺寸圖：
|
|
|
|
|
德標對夾球閥外形尺寸表：
|
|
Size
|
LBS
|
d
|
L
|
R
|
C
|
D
|
H
|
E
|
F
|
T
|
ør
|
N
|
A
|
ISO 5211
|
|
1/2"
|
150
|
15
|
38
|
45
|
65
|
95
|
63
|
110
|
2
|
11.2
|
36
|
4
|
M12
|
F03
|
|
3/4"
|
150
|
20
|
40
|
58
|
75
|
105
|
72
|
110
|
2
|
11.2
|
36
|
4
|
M12
|
F03
|
|
1"
|
150
|
25
|
50
|
68
|
85
|
115
|
78.5
|
150
|
2
|
12
|
42
|
4
|
M12
|
F04
|
|
1-1/4"
|
150
|
30
|
58
|
78
|
100
|
140
|
83.5
|
150
|
2
|
12.7
|
42
|
4
|
M16
|
F04
|
|
1-1/2"
|
150
|
36
|
65
|
88
|
110
|
150
|
93
|
175
|
2
|
14.3
|
50
|
4
|
M16
|
F05
|
|
2"
|
150
|
46
|
80
|
102
|
125
|
165
|
104
|
175
|
2
|
15.9
|
50
|
4
|
M16
|
F04
|
|
2-1/2"
|
150
|
57
|
94
|
122
|
145
|
185
|
130
|
250
|
2
|
17.5
|
70
|
4
|
M16
|
F07
|
|
3"
|
150
|
73
|
118
|
138
|
160
|
200
|
142
|
250
|
2
|
19.1
|
70
|
8
|
M16
|
F07
|
|
4"
|
150
|
90
|
140
|
158
|
180
|
220
|
166
|
280
|
2
|
23.9
|
70
|
8
|
M16
|
F07
|
|
德標對夾球閥關閉件球體繞閥體中間線作旋轉來達到開啟、關閉的一種閥門，德標對夾球閥密封件嵌于不銹鋼閥座內，金屬閥座尾端設有彈簧，當密封面磨損或者燒毀時，在彈簧作用下推動閥座與球體形成金屬密封。德標對夾球閥具有獨特的自動泄壓功能，泄壓后閥座自動復位。
·德標對夾球閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·德標對夾球閥產品標準：
我們的產品按國際及國內相關標準驗收，產品實行"全程跟蹤"服務；隨貨提供"銘牌""質量證明""質保卡"，產品帶有"說明書""檢驗報告"等相關說明。
·德標對夾球閥解決方案：
立洛公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·德標對夾球閥售后保障：
立洛公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
立洛公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·德標對夾球閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按**有關質量標準。
