【美標高平臺對夾球閥】派司克品牌.質量保證，派司克閥業全方面介紹美標高平臺對夾球閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及球閥產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列對夾球閥。
美標高平臺對夾球閥概述：
|
|
美標對夾球閥關閉件球體繞閥體中間線作旋轉來達到開啟、關閉的一種閥門，當球閥中腔介質壓力大過彈簧預緊力，出口端閥座后退脫離球體，達到自動泄壓效果，泄壓后閥座自動復位，美標對夾式球閥適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等，在各行業得到廣泛的應用。
|
|
|
|
美標高平臺對夾球閥設計標準：
|
APPLECABLE STANDARDS：
防爆中軸Blow-out Proof stem/Full port
設計和制造標準按照Design: ASME B16.34；
結構長度按照face toface : ASME B16.10；
法蘭端尺寸按照End Flange：ASME B16.5；
檢驗和測試按照Test: API598；
防火設計測試Fire Safe：API607；
|
|
|
|

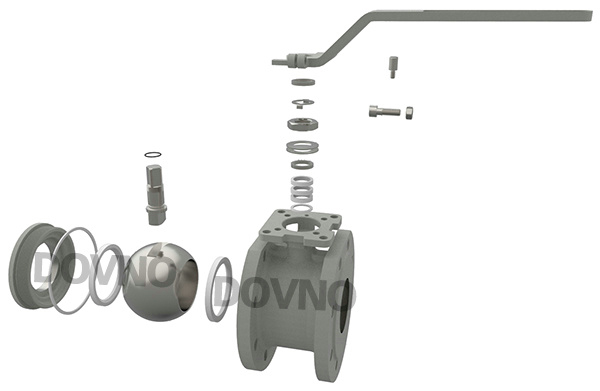

美標高平臺對夾球閥結構圖：
|
|
|
|
|
美標高平臺對夾球閥材料表：
|
|
名稱
|
材質
|
|
ANSI/JIS/DIN
|
ANSI/JIS/DIN
|
ANSI/JIS/DIN
|
|
閥體
|
A351-CF8M/SCS14A/1.4408
|
A351-CF8/SCS13A/1.4308
|
A216-WCB/SCPH2/1.0619
|
|
閥蓋
|
A351-CF8M/SCS14A/1.4408
|
A351-CF8/SCS13A/1.4308
|
A216-WCB/SCPH2/1.0619
|
|
球
|
SUS316
|
SUS304
|
|
密封圈
|
PTFE/VITON
|
|
閥座
|
PTFE/RPTFE/PPL
|
|
閥桿
|
SUS316
|
SUS304
|
|
O型圈
|
FKM(VITON)
|
|
止推墊
|
PTFE/RPTFE
|
|
填料
|
PTFE/GRAFOIL
|
|
填料壓蓋
|
SUS304
|
|
蝶簧
|
SUS304
|
|
閥桿螺母
|
A194-8
|
|
防松蓋
|
SUS304
|
|
手柄
|
SUS201
|
|
內六角螺釘
|
SUS304
|
|
六角螺母
|
A194-8
|
|
定位桿
|
SUS304
|
|
|
|
|
美標高平臺對夾球閥結構圖：
|
|
|
|
|
美標高平臺對夾球閥外形尺寸表：
|
|
單位：mm
|
|
Size
|
LBS
|
d
|
L
|
C
|
B
|
D
|
H
|
H1
|
E
|
F
|
T
|
□G
|
øR
|
ør
|
ØK1
|
Øk2
|
N
|
A
|
ISO5211
|
|
1/2"
|
150
|
15
|
42
|
34.5
|
60.3
|
90
|
49
|
76
|
110
|
2
|
11.2
|
9
|
42
|
36
|
6
|
6
|
4
|
1/2
|
F03-F04
|
|
3/4"
|
150
|
20
|
44
|
42.9
|
69.9
|
100
|
54
|
81
|
110
|
2
|
11.2
|
9
|
42
|
36
|
6
|
6
|
4
|
1/2
|
F03-F04
|
|
1"
|
150
|
25
|
50
|
50.8
|
79.4
|
110
|
60
|
90
|
160
|
2
|
12
|
11
|
50
|
42
|
7
|
6
|
4
|
1/2
|
F04-F05
|
|
1-1/4"
|
150
|
30
|
60
|
63.5
|
88.9
|
115
|
71
|
102
|
160
|
2
|
12.7
|
11
|
50
|
42
|
7
|
6
|
4
|
1/2
|
F04-F05
|
|
1-1/2"
|
150
|
36
|
65
|
73
|
98.4
|
125
|
78
|
115
|
185
|
2
|
14.3
|
14
|
70
|
50
|
9
|
7
|
4
|
1/2
|
F05-F07
|
|
2"
|
150
|
46
|
80
|
92.1
|
120.7
|
150
|
85
|
122
|
185
|
2
|
15.9
|
14
|
70
|
50
|
9
|
7
|
4
|
5/8
|
F04-F05
|
|
2-1/2"
|
150
|
57
|
110
|
104.8
|
139.7
|
180
|
100
|
168
|
305
|
2
|
17.5
|
17
|
102
|
70
|
11
|
9
|
4
|
5/8
|
F07-F10
|
|
3"
|
150
|
73
|
120
|
127
|
152.4
|
190
|
110
|
178
|
305
|
2
|
19.1
|
17
|
102
|
70
|
11
|
9
|
4
|
5/8
|
F07-F10
|
|
4"
|
150
|
90
|
150
|
157.2
|
190.5
|
230
|
130
|
198
|
305
|
2
|
23.9
|
19
|
102
|
70
|
11
|
9
|
8
|
5/8
|
F07-F10
|
|
美標高平臺對夾球閥關閉件球體繞閥體中間心線作旋轉來達到開啟、關閉的一種閥門，適用于水、溶劑、酸和天然氣等一般工作介質，美標對夾球閥而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等，在各行業得到廣泛的應用。
·美標高平臺對夾球閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·美標高平臺對夾球閥產品標準：
我們的產品按國際及國內相關標準驗收，產品實行"全程跟蹤"服務；隨貨提供"銘牌""質量證明""質保卡"，產品帶有"說明書""檢驗報告"等相關說明。
·美標高平臺對夾球閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·美標高平臺對夾球閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·美標高平臺對夾球閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
