【日標法蘭球閥】派司克品牌.質量保證，派司克閥業全方面介紹日標法蘭球閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及球閥產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列日標法蘭球閥。
|
日標法蘭球閥概述：
|
|
2PC日標法蘭球閥采用分體式結構設計，密封性能好，不受安裝方向的限制，介質的流向可任意；球體與球體之間帶防靜電裝置；閥桿防爆出設計；自動壓緊填料設計，日標法蘭球閥流體阻力小；結構簡單，相對體積小，重量輕，便于維修。廣泛用于石油、化工、冶金、電力、建筑、熱力、給排水、水處理等。
|
|
|
日標法蘭球閥設計標準：
|
APPLECABLE STANDARDS：
防爆中軸/全流Blow-out Proof stem/Full port
設計和制造標準按照Design: ASME B16.34,API608；
結構長度按照face toface : JIS B2002；
法蘭端尺寸按照End Flange：JIS B2220；
檢驗和測試按照Test: JIS B2003；
防火設計測試Fire Safe：API607 4th1993；
采用ISO5211直接安裝執行器的平臺設計
|
|
|
|

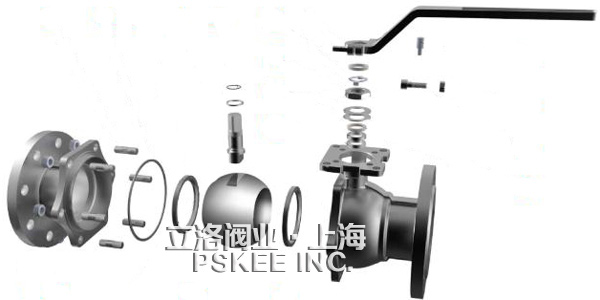

日標法蘭球閥結構圖：
|
|
|
|
|
日標法蘭球閥主要材料表：
|
|
名稱
|
材質
|
|
ANSI/JIS/DIN
|
ANSI/JIS/DIN
|
ANSI/JIS/DIN
|
|
閥體
|
A351-CF8M/SCS14A/1.4408
|
A351-CF8/SCS13A/1.4308
|
A216-WCB/SCPH2/1.0619
|
|
閥蓋
|
A351-CF8M/SCS14A/1.4408
|
A351-CF8/SCS13A/1.4308
|
A216-WCB/SCPH2/1.0619
|
|
球
|
SUS316
|
SUS304
|
|
六角螺母
|
A194-B8
|
|
彈性墊片
|
SUS304
|
|
密封圈
|
PTFE/VITON
|
|
閥座
|
PTFE/RPTFE/PPL
|
|
閥桿
|
SUS316
|
SUS304
|
|
O型圈
|
FKM(VITON)
|
|
止推墊
|
PTFE/RPTFE
|
|
填料
|
PTFE/GRAFOIL
|
|
蝶簧
|
SUS304
|
|
閥桿螺母
|
A194-B8
|
|
填料壓蓋
|
SUS304
|
|
手柄
|
SUS201
|
|
定位桿
|
SUS304
|
|
內六角圓柱頭螺釘
|
SUS304
|
|
六角螺母
|
A194-B8
|
|
雙頭螺栓
|
A193-8
|
|
|
|
|

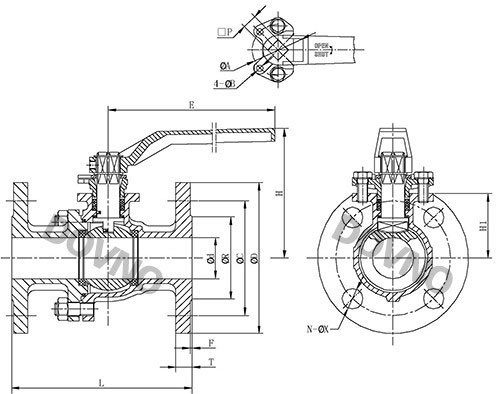

日標法蘭球閥外形尺寸圖：
|
|
|
|
|
日標法蘭球閥外形尺寸表：
|
|
單位：mm
|
|
Size
|
LBS
|
d
|
L
|
R
|
C
|
D
|
H
|
H1
|
E
|
F
|
T
|
□P
|
ø A
|
ØB
|
N
|
ØX
|
ISO 5211
|
|
1/2"
|
10K
|
15
|
108
|
51
|
70
|
95
|
78
|
34
|
150
|
1
|
12
|
11
|
42
|
4
|
4
|
15
|
F04
|
|
3/4"
|
10K
|
20
|
117
|
56
|
75
|
100
|
80
|
35
|
150
|
1
|
14
|
11
|
42
|
4
|
4
|
15
|
F04
|
|
1"
|
10K
|
25
|
127
|
67
|
90
|
125
|
88
|
45
|
150
|
1
|
14
|
11
|
42
|
4
|
4
|
19
|
F04
|
|
1-1/4"
|
10K
|
32
|
140
|
76
|
100
|
135
|
100
|
50
|
170
|
2
|
16
|
14
|
50
|
5
|
4
|
19
|
F05
|
|
1-1/2"
|
10K
|
38
|
165
|
81
|
105
|
140
|
122
|
60
|
230
|
2
|
16
|
17
|
70
|
6
|
4
|
19
|
F07
|
|
2"
|
10K
|
50
|
178
|
96
|
120
|
155
|
130
|
68
|
230
|
2
|
16
|
17
|
70
|
6
|
4
|
19
|
F07
|
|
2-1/2"
|
10K
|
65
|
190
|
116
|
140
|
175
|
148
|
86
|
230
|
2
|
18
|
17
|
70
|
6
|
4
|
19
|
F07
|
|
3"
|
10K
|
78
|
203
|
126
|
150
|
185
|
167
|
96
|
305
|
2
|
18
|
22
|
102
|
8
|
8
|
19
|
F10
|
|
4"
|
10K
|
100
|
229
|
151
|
175
|
210
|
188
|
117
|
305
|
2
|
18
|
22
|
102
|
8
|
8
|
19
|
F10
|
|
5"
|
10K
|
125
|
356
|
182
|
210
|
250
|
246
|
141
|
500
|
2
|
20
|
22
|
125
|
10
|
8
|
23
|
F12
|
|
6"
|
10K
|
150
|
394
|
212
|
240
|
280
|
288
|
172
|
650
|
2
|
22
|
27
|
125
|
10
|
8
|
23
|
F12
|
|
8"
|
10K
|
200
|
457
|
262
|
290
|
330
|
329
|
213
|
850
|
2
|
22
|
27
|
125
|
10
|
12
|
23
|
F12
|
|
10"
|
10K
|
250
|
533
|
324
|
355
|
400
|
396
|
255
|
1400
|
2
|
24
|
36
|
140
|
14
|
12
|
25
|
F14
|
|
日標法蘭球閥流體阻力��；結構簡單，相對體積小，重量輕，便于維修。2PC日標法蘭球閥采用分體式結構設計，密封性能好，不受安裝方向的限制，球體與球體之間防靜電裝置；閥桿防爆出設計；自動壓緊填料設計；廣泛用于石油、化工、冶金、電力、建筑、熱力、給排水、水處理等行業。
·日標法蘭球閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·日標法蘭球閥產品標準：
我們的產品按國際及國內相關標準驗收，產品實行"全程跟蹤"服務；隨貨提供"銘牌""質量證明""質保卡"，產品帶有"說明書""檢驗報告"等相關說明。
·日標法蘭球閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個生產細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·日標法蘭球閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·日標法蘭球閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.閥門報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
