【美標旋啟式止回閥】派司克品牌.質量保證，派司克閥業全方面介紹美標旋啟式法蘭止回閥相關標準、選型、作用、結構圖、規格型號、外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的美標法蘭旋啟式止回閥。
美標旋啟式法蘭止回閥產品概述:
美標法蘭
旋啟式止回閥是靠管路中介質本身的流動產生的力而自動開啟和關閉的，屬于一種自動閥門。
美標止回閥用于管路系統，其主要作用是防止介質倒流、防止泵及其驅動電機機反轉，以及容器內介質的泄放。
止回閥還可用于給其中的壓力可能升至大過主系統壓力的輔助系統提供補給的管路上。旋啟式止回閥的功能是用來防止管路中的介質倒流，只用于介質單向流動的管路上，阻止介質回流，以防發生事故，適用介質為：水、油品、蒸汽、酸性介質等。
美標旋啟式法蘭止回閥主要特點:
1.美標法蘭止回閥的設計制造符合美國標準ANSIB16.34,美國石油學會標準要求。
2.止回閥閥瓣為旋啟式，流道直通，水平管道垂直管道均可安裝。
3.搖桿銷軸采用內裝式結構，減少了外泄漏缺點。
美標法蘭旋啟式止回閥主要標準:
設計標準：ANSI B16.34 API6D
壁厚標準：ANSI B16.34
結構長度：ANSI B16.10
法蘭標準：ANSI B16.5A
檢測標準： API598
美標法蘭旋啟式止回閥試驗壓力：
|
試驗項目
|
殼體試驗
|
密封試驗
|
上密封試驗
|
氣密封試驗
|
|
介質
|
水
|
氣
|
|
單位
|
MPa
|
ibf/in2
|
MPa
|
ibf/in2
|
MPa
|
ibf/in2
|
MPa
|
ibf/in2
|
壓力等級 （磅級）
|
150
|
3.1
|
450
|
2.2
|
315
|
2.2
|
315
|
0.5-1.7
|
60-100
|
|
300
|
7.8
|
1125
|
5.6
|
815
|
5.6
|
815
|
|
400
|
10.3
|
1500
|
7.6
|
1100
|
7.6
|
1100
|
|
600
|
15.3
|
2225
|
11.2
|
1630
|
11.2
|
1630
|
|
900
|
23.1
|
3350
|
16.8
|
2440
|
16.8
|
2440
|
|
1500
|
38.4
|
5575
|
28.1
|
4080
|
28.1
|
4080
|

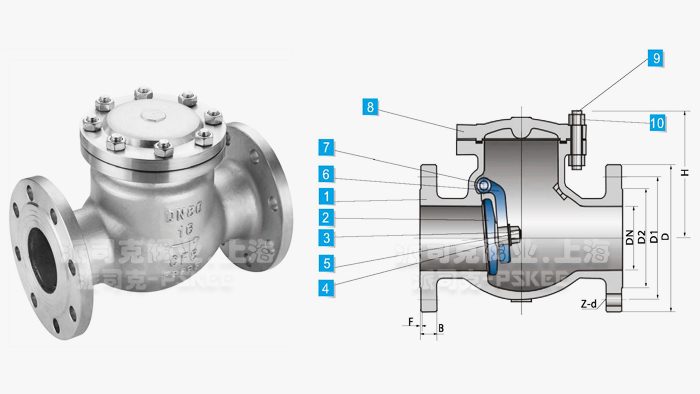

美標法蘭旋啟式止回閥結構圖：
美標旋啟式止回閥工作原理：
美標旋啟式止回閥的閥瓣與搖桿是連接在一起的，可繞銷軸旋轉一定角度。當管道流體按指定的方向流入(從左往右)時，止回閥閥瓣進口壓力高于出口壓力，此時閥瓣被推離閥座，繞銷軸轉動某一位置，止回閥處于開啟狀態。當閥瓣兩側壓差減小到一定時，閥瓣下落，又回到關閉狀態。當流體自右向左流動，即反向倒流時，則閥瓣右側壓力高于左側壓力，止回閥兩側壓差產生的作用力將閥瓣壓緊在閥座上，流體無法通過，則介質不能倒流；而且流體壓力越大，密封面壓得越緊，密封效果越好。旋啟式止回閥的安裝位置不受限制，它可以水平安裝在管道中，也可以安裝在垂直或傾斜的管線上，但如果是安裝在垂直管道上，介質的流動方向應由下向上。
美標法蘭旋啟式止回閥主要材料表：
|
NO.
|
PARTS NAME
|
MATERIAL
|
|
1
|
閥體/BODY
|
CF8M
|
CF8
|
WCB
|
|
2
|
閥瓣/DISC
|
CF8M
|
CF8
|
WCB
|
|
3
|
墊片/GASKET
|
Graphite
|
|
4
|
螺母/NUT
|
A194-B8
|
|
5
|
雙頭螺栓/BOLT
|
A193-8
|
|
6
|
搖臂/ROCKER ARM
|
CF8M
|
CF8
|
WCB
|
|
7
|
插銷/PLUG
|
SUS304
|
|
8
|
閥蓋/CAP
|
CF8M
|
CF8
|
WCB
|
|
9
|
六角螺母
|
/NUT A194-B4
|
|
10
|
雙頭螺栓/BOLT
|
A193-8
|
美標法蘭旋啟式止回閥ASME 150LB外形尺寸表：
|
DN
|
H
|
D
|
D1
|
D2
|
B
|
F
|
Z-d
|
|
32
|
120
|
135
|
100
|
78
|
18
|
2
|
4-18
|
|
40
|
130
|
145
|
110
|
85
|
18
|
3
|
4-18
|
|
50
|
140
|
160
|
125
|
100
|
20
|
3
|
4-18
|
|
65
|
160
|
180
|
145
|
120
|
22
|
3
|
8-18
|
|
80
|
185
|
195
|
160
|
135
|
22
|
3
|
8-18
|
|
100
|
210
|
230
|
190
|
160
|
24
|
3
|
8-23
|
|
125
|
250
|
270
|
220
|
188
|
28
|
3
|
8-25
|
|
150
|
300
|
300
|
250
|
218
|
30
|
3
|
8-25
|
|
200
|
380
|
360
|
310
|
278
|
34
|
3
|
12-25
|
美標法蘭旋啟式止回閥產品應用：
美標法蘭旋啟式止回閥的功能是用來防止管路中的介質倒流。止回閥屬于自動閥類，啟閉件靠流動介質的力量自行開啟 或關閉。美標法蘭旋啟式止回閥只用于介質單向流動的管路上，阻止介質回流，以防發生事故。旋啟式止回閥適用介質為：水、油品、蒸汽、酸性介質等,產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。
·美標旋啟式止回閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·美標旋啟式止回閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·美標旋啟式止回閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·美標旋啟式止回閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·美標旋啟式止回閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
