【美標二片式法蘭球閥】派司克品牌.質量保證，派司克閥業全方面介紹美標二片式法蘭球閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列美標二片式法蘭球閥。
|
美標二片式法蘭球閥應用：
|
|
美標二片式法蘭球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，二片式法蘭球閥而且還適用于工作條件惡劣的介質，如氧氣過氧化氫，甲烷和乙烯等。球閥閥體可以是整體的，也可以是組合式的。 本類閥應安裝在管道的水平方向。
|
|
|
美標二片式法蘭球閥設計標準：
|
APPLECABLE STANDARDS：
防爆中軸/全流Blow-out Proof stem/Full port
設計和制造標準按照Design: ASME B16.34,API608；
結構長度按照face toface : ASME B16.10；
法蘭端尺寸按照End Flange：ASME B16.5；
檢驗和測試按照Test: API598；
防火設計測試Fire Safe：API607；
|
|
|
|
美標二片式法蘭球閥特點：
|
|
美標二片式法蘭球閥按API608設計標準，閥體表面精細、美觀，設計有防靜電，耐火結構，球閥采用ISO5211直接安裝執行器的平臺設計；球體與球體之間帶防靜電裝置；閥桿防爆出設計；有雙層閥桿填料符閥桿泄露測試要求；雙碟形彈片自動壓緊填料設計,經上述工藝處理，此類二片式球閥不僅操作快速靈便，流阻小，而且使用壽命長（密封副沖刷小）。
|
|
|
|

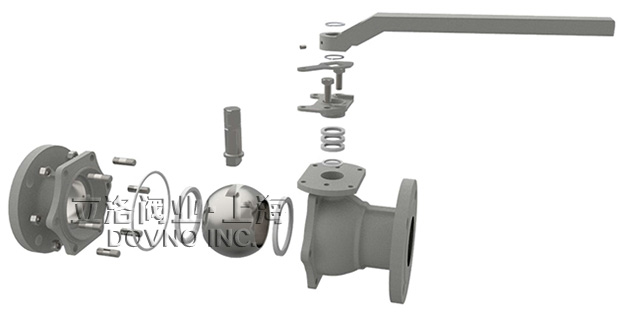

美標二片式法蘭球閥結構圖：
|
|
|
|
|
美標二片式法蘭球閥主要材料表：
|
|
名稱
|
材質
|
|
ANSI/JIS/DIN
|
ANSI/JIS/DIN
|
ANSI/JIS/DIN
|
|
閥體
|
A351-CF8M/SCS14A/1.4408
|
A351-CF8/SCS13A/1.4308
|
A216-WCB/SCPH2/1.0619
|
|
閥蓋
|
A351-CF8M/SCS14A/1.4408
|
A351-CF8/SCS13A/1.4308
|
A216-WCB/SCPH2/1.0619
|
|
球
|
SUS316
|
SUS304
|
|
密封圈
|
PTFE/VITON
|
|
閥座
|
PTFE/RPTFE/PPL
|
|
雙頭螺栓
|
A193-B8
|
|
閥桿
|
SUS316
|
SUS304
|
|
止推墊
|
PTFE/RPTFE
|
|
O型圈
|
FKM(VITON)
|
|
六角螺母
|
A194-8
|
|
填料
|
PTFE/GRAFOIL
|
|
填料壓蓋
|
SUS304
|
|
閥桿螺母
|
A194-8
|
|
防松蓋
|
SUS304
|
|
手柄
|
SUS201
|
|
內六角螺釘
|
SUS304
|
|
六角螺母
|
A194-8
|
|
定位桿
|
SUS304
|
|
|
|
|

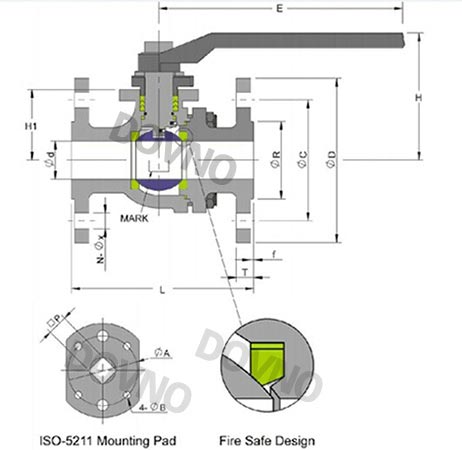

美標二片式法蘭球閥外形尺寸圖：
|
|
|
|
|
美標二片式法蘭球閥外形尺寸表：
|
|
Site
|
L
|
Φd
|
ΦR
|
ΦC
|
ΦD
|
H
|
H1
|
E
|
T
|
f
|
N
|
ΦX
|
ΦA(chǔ)
|
ΦB
|
P
|
ISO-5211
|
|
1/2"
|
108
|
15
|
35
|
60
|
90
|
76
|
34
|
150
|
11
|
2
|
4
|
16
|
42
|
4
|
11
|
F4
|
|
3/4"
|
117
|
20
|
43
|
70
|
100
|
79
|
36
|
150
|
11
|
2
|
4
|
16
|
42
|
4
|
11
|
F4
|
|
1"
|
127
|
25
|
51
|
79
|
110
|
88
|
45
|
150
|
12
|
2
|
4
|
16
|
42
|
4
|
11
|
F4
|
|
1-1/4"
|
140
|
32
|
64
|
89
|
115
|
100
|
50
|
170
|
13
|
2
|
4
|
16
|
50
|
5
|
14
|
F5
|
|
1-1/2"
|
165
|
38
|
73
|
98
|
125
|
122
|
60
|
230
|
14
|
2
|
4
|
16
|
70
|
6.5
|
17
|
F7
|
|
2"
|
178
|
50
|
92
|
121
|
150
|
130
|
68
|
230
|
16
|
2
|
4
|
19
|
70
|
6.5
|
17
|
F7
|
|
2-1/2"
|
190
|
65
|
105
|
121
|
180
|
148
|
86
|
230
|
18
|
2
|
4
|
19
|
70
|
6.5
|
17
|
F7
|
|
3"
|
203
|
78
|
127
|
140
|
190
|
167
|
96
|
305
|
19
|
2
|
4
|
19
|
102
|
8.5
|
22
|
F10
|
|
4"
|
229
|
100
|
157
|
152
|
230
|
188
|
117
|
305
|
24
|
2
|
8
|
19
|
102
|
8.5
|
22
|
F10
|
|
5"
|
356
|
125
|
186
|
186
|
255
|
246
|
141
|
500
|
24
|
2
|
8
|
22
|
125
|
10.5
|
22
|
F12
|
|
6"
|
394
|
150
|
216
|
216
|
280
|
288
|
172
|
645
|
25
|
2
|
8
|
22
|
125
|
10.5
|
27
|
F12
|
|
8"
|
457
|
200
|
270
|
270
|
345
|
329
|
213
|
845
|
29
|
2
|
8
|
22
|
125
|
10.5
|
27
|
F12
|
|
10"
|
533
|
250
|
324
|
324
|
406
|
396
|
255
|
1335
|
30
|
2
|
12
|
22
|
140
|
14
|
36
|
F14
|
|
美標二片式法蘭球閥是一種比較的球閥類別，它有著自身結構有的一些優越性，開關無摩擦，密封不易磨損，啟閉力矩小。二片式法蘭球閥配以多回轉電動執行機構，可實現對介質的調節和嚴密切斷。美標二片式法蘭球閥廣泛適用于石油、化工、城市給排水等要求嚴格切斷的工況。
·美標二片式法蘭球閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·美標二片式法蘭球閥產品標準：
我們的產品按國際及國內相關標準驗收，產品實行"全程跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品帶有"說明書""檢驗報告"等相關說明。
·美標二片式法蘭球閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·美標二片式法蘭球閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·美標二片式法蘭球閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
