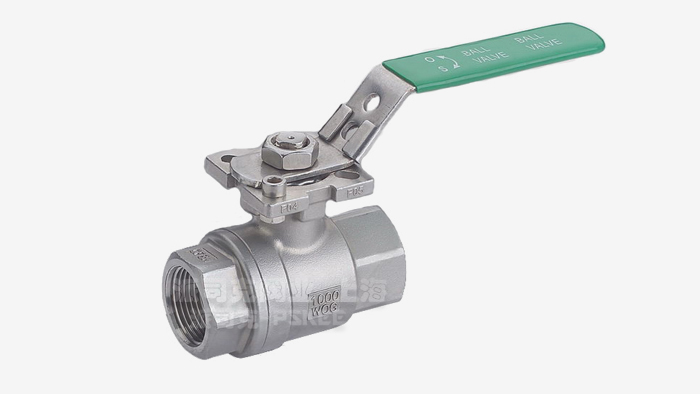

【二片式內螺紋球閥】派司克品牌.質量保證，派司克閥業全方面介紹二片式內螺紋球閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列二片式球閥。
|
二片式內螺紋球閥設計標準：
|
|
防爆中軸
設計和制造標準按照Design: ASME B16.34；
螺紋標準按照End Flange：ASME B1.20.1,BS21
DIN 2999/259,ISO 228/1；JIS B 0203,ISO 7/1
壁厚標準：Wall Thickness: ASME B16.34
檢驗和測試按照Test: MSS SP-110,EN 12266；
|
|
|
一片式球閥，二片式球閥，三片式球閥區別：
|
一片式球閥，二片式球閥，三片式球閥根本的區別在閥體結構上。
一片式球閥是縮徑的，由一個塞頭將球體固定，流量比較小；
二片式球閥是全通徑的，由兩片閥體夾住球體固定的，維修相對復雜，中間的螺絲松緊度很關鍵，關系到是否漏氣。密封性比較好；
三片式球閥跟二片式球閥類似，也是全通徑的，但球體中間多了一個閥體，再由兩邊帶頸法蘭夾住，承受壓力較好，安裝方便，易拆卸維修和清洗。
|
|
|
|

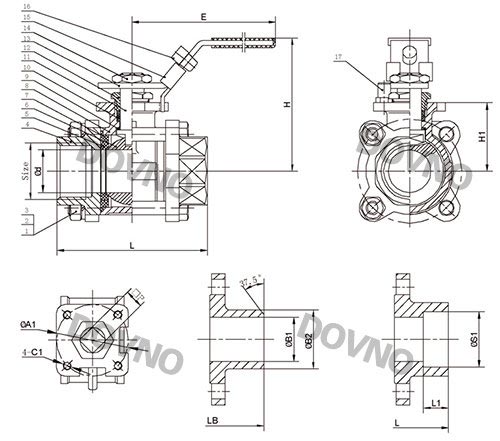

二片式內螺紋球閥結構圖：
|
|
|
|
|
二片式內螺紋球閥主要材料表：
|
|
序號
|
名稱
|
材質
|
|
ANSI/JIS/DIN
|
ANSI/JIS/DIN
|
ANSI/JIS/DIN
|
|
1
|
閥蓋
|
A351-CF8M/SCS14A/1.4408
|
A351-CF8/SCS13A/1.4308
|
A216-WCB/SCPH2/1.0619
|
|
2
|
閥座
|
PTFE/RPTFE/PPL
|
|
3
|
球體
|
SUS316
|
SUS304
|
|
4
|
密封圈
|
PTFE/RPTFE/PPL
|
|
5
|
閥體
|
A351-CF8M/SCS14A/1.4408
|
A351-CF8/SCS13A/1.4308
|
A216-WCB/SCPH2/1.0619
|
|
6
|
止推墊
|
PTFE/RPTFE
|
|
7
|
防靜電裝置
|
SUS304
|
|
8
|
閥桿
|
SUS316
|
SUS304
|
|
9
|
蝶簧
|
SUS304
|
|
10
|
防松蓋
|
SUS304
|
|
11
|
手柄
|
SUS304
|
|
12
|
鎖片
|
SUS304
|
|
13
|
手柄插銷
|
PVC
|
|
14
|
限位桿
|
SUS304
|
|
15
|
閥桿螺母
|
SUS304
|
|
16
|
填料壓蓋
|
SUS304
|
|
17
|
填料
|
PTFE/RPTFE/PPL
|
|
18
|
O型圈
|
FKM(VITON)
|
|
|
|
|
二片式內螺紋球閥外形尺寸表：
|
|
序號
|
d
|
L
|
H
|
H1
|
E
|
ØA1
|
ØA2
|
ØB1
|
ØB2
|
□P
|
ISO 5211
|
螺紋端
|
|
1/4"
|
10.5
|
50
|
26
|
50
|
98
|
42
|
36
|
6
|
6
|
9
|
F03-F04
|
NPT、MPT、BSPT、BSP、DIN、PT、etc...
|
|
3/8"
|
12
|
60
|
30
|
57
|
110
|
42
|
36
|
6
|
6
|
9
|
F03-F04
|
|
1/2"
|
15
|
75
|
37
|
65
|
110
|
42
|
36
|
6
|
6
|
9
|
F03-F04
|
|
3/4"
|
20
|
80
|
40
|
67
|
110
|
42
|
36
|
6
|
6
|
9
|
F03-F04
|
|
1"
|
25
|
90
|
49
|
80
|
130
|
50
|
42
|
7
|
6
|
11
|
F04-F05
|
|
1-1/4"
|
32
|
110
|
53
|
83
|
160
|
50
|
42
|
7
|
6
|
11
|
F04-F05
|
|
1-1/2"
|
38
|
120
|
62
|
100
|
185
|
70
|
50
|
9
|
7
|
14
|
F05-F07
|
|
2"
|
48
|
140
|
70
|
107
|
185
|
70
|
50
|
9
|
7
|
14
|
F05-F07
|
|
2-1/2"
|
65
|
185
|
95
|
163
|
305
|
102
|
70
|
11
|
9
|
17
|
F07-F10
|
|
3"
|
80
|
205
|
110
|
168
|
305
|
102
|
70
|
11
|
9
|
17
|
F07-F10
|
|
二片式內螺紋球閥適用于 PN1.0～12.5MPa，工作溫度 -29～180℃（密封圈為增強聚四氟乙烯）或-29～300℃（密封圈為對位聚苯）的各種管路上，用于截斷或接通管路中的介質，二片式內螺紋球閥選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
·二片式內螺紋球閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·二片式內螺紋球閥產品標準：
我們的產品按國際及國內相關標準驗收，產品實行"全程跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品帶有"說明書""檢驗報告"等相關說明。
·二片式內螺紋球閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個生產細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·二片式內螺紋球閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·二片式內螺紋球閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.閥門報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
