【氣動V型調節球閥】派司克品牌.質量保證，派司克閥業全方面介紹氣動V型調節球閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列氣動V型調節球閥。

---

氣動V型調節球閥產品簡述：

氣動V型調節球閥是球閥的一種，它的關閉件是半球體上開有V字型開口，V型開口具有鋒利的刃口，在球體回轉過程中，關閉件之間有擦拭作用，對介質具有強有力的切斷力，球體的V型開口與閥座流道形成一個扇形區域，在回轉過程中可改變流道截面積，形成對介質的調節，氣動V型球閥它是一種角回轉的調節閥，其密封性能與普通球閥相同，V型調節球閥使它同時具備調節和開關兩種功能，與氣動或電動執行器配套，廣泛使用于工業過程自控系統中。

氣動V型調節球閥產品特點：

1、氣動V型調節球閥閥體整體式結構：對夾式和法蘭式V型球閥閥體都是整體側裝式結構，結構剛性強，不容易引起變形和外泄。  2、上下自潤滑軸承：閥體內裝有上下自潤滑軸承，與閥桿接觸面積大，承載能力高，磨擦系數小，使閥門的扭矩減少。  3、V型調節球閥閥座可根據介質和工況的需要，選金屬硬密封或PTFE軟密封：金屬硬密封閥座密封表面堆焊硬質合金，球 面鍍硬鉻或噴焊、離子氮化等硬化處理，使密封面使用壽命增強，耐溫提高；軟密封PTFE閥座或增強PTFE閥座密封性好 耐腐蝕，適應范圍廣。  4、V型調節球閥經濟實用性：閥體重量輕，閥桿扭矩小，配用氣動或電動執行器相應規格小，與其它類型的調節閥相比，性價比高。  5，V型調節球閥介質適應范圍廣：由于V型開口與閥座之間的剪切作用力，及閥內腔流道的光滑圓整，使介質不易積存于內腔，所以 它除適合液體介質外，更適合于帶纖維及固體顆料介質的系統控制。 6、氣動V型調節球閥小流量控制：通過對小口徑閥芯V型開口的加工，可實現小Cv值控制。

氣動V型調節球閥設計標準：

1、V型球閥法蘭標準：GB/T 9113.1-2010、JB/T?79.1-1994、HG?20592-2009 ASME?B?16.5?EN?1092-1:?2001 2、壓力一溫度額定值：GB/T?12224-2007?ASME?816.34-2003?IS0?7005-1  3、結構長度標準： 對夾式：企業標準 法蘭式：ISA?S75.04-1995，IEC/DIN?534-3-2  4、適應溫度范圍： -29℃一500C常溫型 一2goC_2500C中溫型 一2goC_3500C高溫型  5、密封與強度試驗標準 強度及密封試驗標準：GB/T?4213-2007 氣動V型調節球閥硬密封等級：用戶無要求時按下表標準，用戶要求時可以按GB/T 4213-2007 V級標準執行。 V型調節球閥強度試驗壓力是按公稱壓力的1.5倍，填料及法蘭處密封試驗是按公稱壓力的1.1倍壓力進行，閥座密封是按大使用壓差 來進行試驗，當大使用壓差不明確時按1.0MPa（水壓）試驗，當大壓差小于0.6MPa時按0.6MPa壓力進行試驗，介質是帶有緩蝕阻垢劑的水進行試驗。

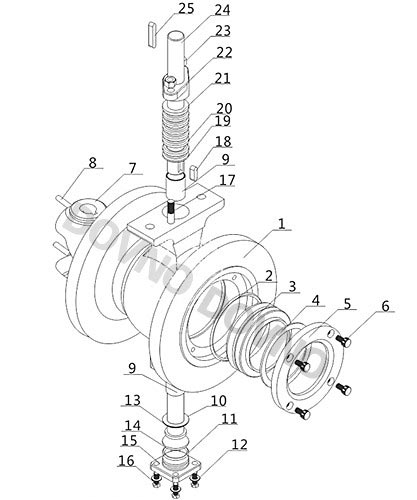

氣動V型調節球閥結構圖：

氣動V型調節球閥主要零部件表：

序號 名稱 數量（件） 材料 1 閥體 1 CF8 2 O型圈 1 氟橡膠 3 閥座 1 304堆焊硬質合金 4 彈簧 1 17-7PH 5 密封座蓋 1 304 6 內六角螺釘 4 304 7 閥芯 1 CF8表面鍍硬鉻 8 圓柱銷 2 304 9 自潤滑軸承 2 304+PTFE 10 下閥桿 1 17-4PH 11 O型圈 1 氟橡膠 12 平墊片 4 304 13 環墊 1 PTFE 14 調節墊片 1 PTFE 15 后壓蓋 1 CF8 16 螺栓 4 304 17 雙頭螺栓 2 304 18 平鍵 1 304 19 下填料 1 PTFE 20 中填料 1組 PTFE 21 上填料 1 PTFE 22 填料壓蓋 1 CF8 23 螺母 2 304 24 上閥桿 1 17-4PH 25 平鍵 1 45

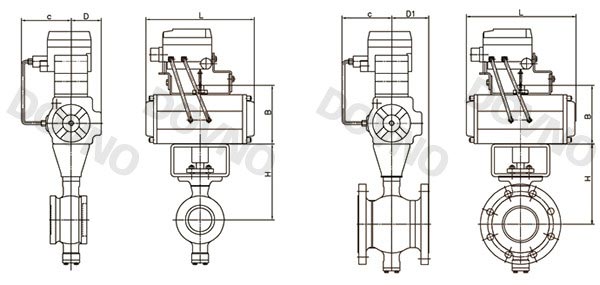

氣動V型調節球閥外形尺寸圖：

氣動V型調節球閥外形尺寸表：

DN L B H C D D1 25 168 108 163 120 36 85 32 168 108 168 120 36 85 40 204 129 170 130 46 85 50 262 137 180 130 50 85 65 262 137 195 130 50 85 80 268 153 210 145 56 90 100 268 153 220 145 56 102 125 300 175 235 160 68 97 150 390 192 270 160 75 129 200 460 217 300 175 87 123 250 525 260 375 195 103 149 300 600 319 420 220 148 350 720 356 500 250 179 400 740 378 550 260 180 450 740 378 650 260 230 500 860 432 720 260 280

氣動V型調節球閥性能結構： V型球閥屬于固定球閥，也是單閥座密封球閥，調節性能是球閥中的，V型球閥流量特性是等百分比的，可調比達100:1。它的V型切口與金屬閥座之間具有剪切作用，V型球閥適合含纖維、微小固體顆粒、料漿等介質。 氣動V型調節球閥產品應用： 氣動V型調節球閥適用于經常操作,啟閉迅速,輕便,流體阻力小,結構簡單,相對體積小,重量輕,便于維修,密封性能好,不受安裝方向的限制,介質的流向可任意,無振動,噪聲��；V型調節球閥由于球芯帶有Ｖ型結構，對閥座具有剪切作用。因此氣動V型調節球閥適用于造紙、化工、冶金等工業企業中含有纖維或微小固體顆粒的懸濁液介質中對有關工藝參數的控制，適用于制漿、造紙生產過程中的紙漿、白水、黑液、白液等懸浮顆粒的流體及濃、濁漿狀流體介質的自動調節。
