【對夾式V型球閥】派司克品牌.質量保證，派司克閥業全方面介紹對夾式V型調節球閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列V型調節球閥。

---

對夾式V型球閥產品簡述：

對夾式V型球閥屬于固定球閥，也是單閥座密封球閥，調節性能是球閥中的，V型球閥流量特性是等百分比的，可調比達100:1。它的V型切口與金屬閥座之間具有剪切作用，V型球閥適合含纖維、微小固體顆粒、料漿等介質。 對夾式V型球閥的一種，它的關閉件是半球體上開有V字型開口，V型開口具有鋒利的刃口，在球體回轉過程中，關閉件之間有擦拭作用，V型調節球閥對介質具有強有力的切斷力，球體的V型開口與閥座流道形成一個扇形區域，在回轉過程中可改變流道截面積，形成對介質的調節。

對夾式V型球閥產品特點:

1. 對夾式V型球閥閥體整體式結構：閥體都是整體側裝式結構，結構剛性強，不容易引起變形和外泄。 2. 上下自潤滑軸承：閥體內裝有上下自潤滑軸承，與閥桿接觸面積大，承載能力高，磨擦系數小，使閥門的扭矩減少。 3. V型球閥閥座可根據介質和工況的需要，選金屬硬密封或PTFE軟密封：金屬硬密封閥座密封表面堆焊硬質合金，球表面鍍硬鉻或作噴焊、離子氮化等硬化處理，使密封面使用壽命增強，耐溫提高；軟密封PTFE閥座或增強PTFE閥座密封性好，耐腐蝕，適應范圍廣。 4. 對夾式V型球閥經濟實用性：閥體重量輕，閥桿扭矩小，配用氣動或電動執行器相應規格小，與其它類型的調節閥相比，性價比高。 5. V型球閥介質適應范圍廣：由于V型開口與閥座之間的剪切作用力，及閥內腔流道的光滑圓整，使介質不易積存于內腔，所以它除適合液體介質外，更適合于帶纖維及固體顆料介質的系統控制。 6. V型球閥小流量控制：通過對小口徑閥芯V型開口的加工，可實現小CV值控制。

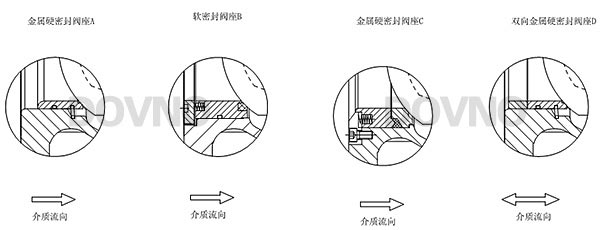

對夾式V型球閥-閥座示意圖：

對夾式V型球閥-閥座性能：

金屬密封閥座 閥座 304+316+司太立合金 彈簧 17-7PH/316 O形圈 氟橡膠/高溫氟橡膠 填料 PTFE/石墨 球面硬化處理 鍍硬鉻/氮化/噴WC/噴圖/STL 適用溫度 -29~150℃,-29~250℃ 適用介質 水/油/氣/固體顆粒/懸浮

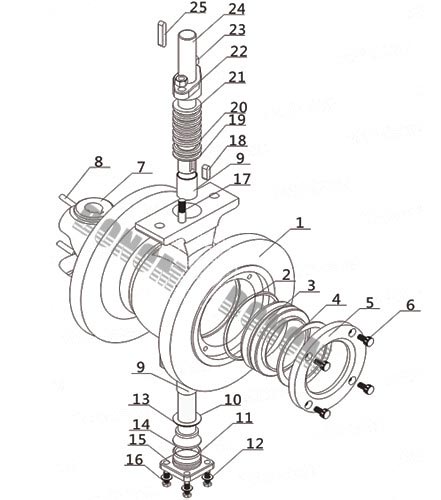

對夾式V型球閥結構圖：

對夾式V型球閥主要零部件表：

序號 名稱 數量（件） 材料 1 閥體 1 CF8 2 O型圈 1 氟橡膠 3 閥座 1 304堆焊硬質合金 4 彈簧 1 17-7PH 5 密封座蓋 1 304 6 內六角螺釘 4 304 7 閥芯 1 CF8表面鍍硬鉻 8 圓柱銷 2 304 9 自潤滑軸承 2 304+PTFE 10 下閥桿 1 17-4PH 11 O型圈 1 氟橡膠 12 平墊片 4 304 13 環墊 1 PTFE 14 調節墊片 1 PTFE 15 后壓蓋 1 CF8 16 螺栓 4 304 17 雙頭螺栓 2 304 18 平鍵 1 304 19 下填料 1 PTFE 20 中填料 1組 PTFE 21 上填料 1 PTFE 22 填料壓蓋 1 CF8 23 螺母 2 304 24 上閥桿 1 17-4PH 25 平鍵 1 45

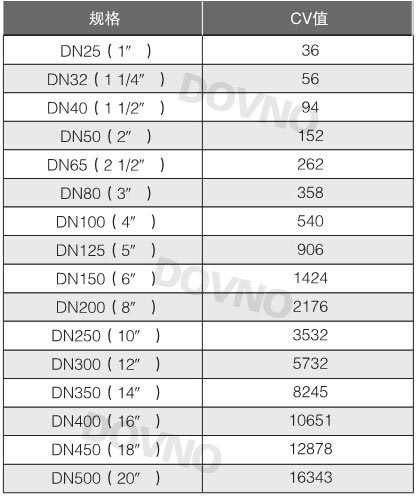

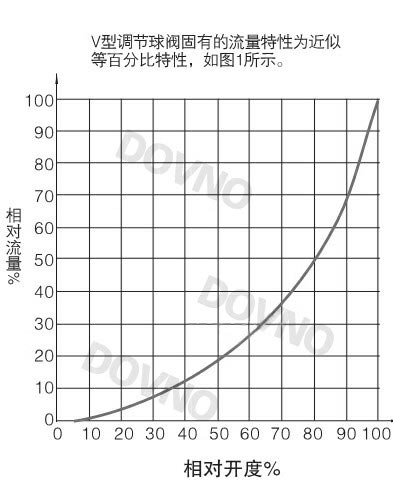

對夾式V型球閥主要流量曲線圖：

對夾式V型球閥外形尺寸圖：

對夾式V型球閥外形尺寸表：

DN A H B C T Y L Φd h1 h S K M Z 25 50 30 68 38 81 73 102 16 64 35 75 / 2-M10 5 32 60 35 76 45 86 78 100 16 62 35 75 / 2-M10 5 40 60 35 84 50 90 80 102 16 64 35 75 / 2-M10 5 50 75 43 100 62 93 90 104 16 66 35 75 / 2-M10 5 65 100 50 118 73 108 105 102 16 64 35 75 / 2-M10 5 80 100 57 132 90 123 118 110 20 68 35 90 / 2-M12 6 100 115 65 158 115 138 130 108 20 66 35 90 / 2-M12 6 125 129 78 184 134 148 145 110 25 65 40 90 / 2-M12 8 150 160 95 216 164 170 170 124 30 69 50 110 40 2-M12 8 200 200 120 268 206 200 201 124 30 69 50 110 40 2-M12 8 250 240 148 326 260 240 237 140 40 77 60 135 40 2-M16 12

對夾式V型球閥產品應用：
對夾式V型球閥屬于固定球閥，也是單閥座密封球閥，調節性能是球閥中的，V型球閥流量特性是等百分比的，可調比達100:1。它的V型切口與金屬閥座之間具有剪切作用，對夾式V型調節球閥適合含纖維、微小固體顆粒、料漿等介質。
