【衛生級三片全包球閥】派司克品牌.質量保證，派司克閥業全方面介紹衛生級三片全包球閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及球閥產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列衛生級球閥。

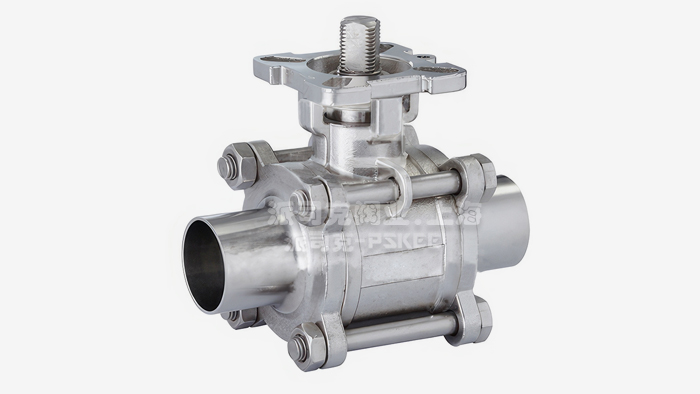

衛生級三片全包球閥產品簡述：

高平臺三片衛生級球閥可以滿足食品、生物制藥領域各種介質的要求，其光滑、無縫、自動排空手工藝流體通道還適用于蒸汽踏它就地清洗的需要，在制造加工過程中嚴格按衛生級要求進行質量臨控，是為GMP要求而設計的。

衛生級三片全包球閥工作原理：

通過90度旋轉手柄，帶動有貫通腔的制造球體，以便開啟或關閉閥門，從而實現控制介質流量。衛生級全包球閥可分低平臺（手動控制）和高平臺兩種（氣動控制）,球閥平臺采用ISO-5211標準,拆裝清洗容易,不形成殘留。

衛生級三片全包球閥設計標準：

標準：ISO5211 .ISO2037-92 (DIN、IDF、SMS、3A)
試驗和檢驗標準：GBT13927-2008
全流 1/2"~4"(DN15~DN100)
全流三片式卡箍式衛生級球閥
● 防爆中軸
●卡箍式
●無滯留設計
●閥桿密封填料自補償裝置
●工作壓力:DN15~DN100 800psi
●適用溫度范圍: -20 to 180℃
●掛鎖裝置
●材質：不銹鋼304,316L
●密封件：PTFE
●設計標準：ISO5211 .ISO2037-92
●試驗和檢驗標準：GBT13927-2008

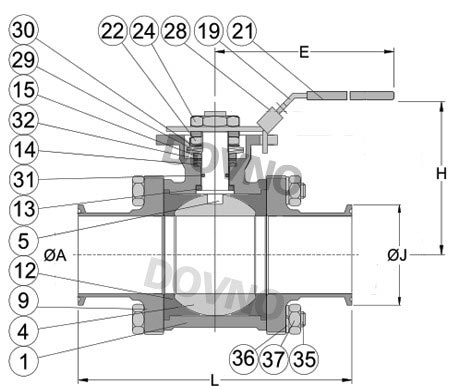

高平臺衛生級三片全包球閥結構圖：

衛生級三片全包球閥主要材料表：

NO.	部件名稱PART NAME	材料 MATE RIAL
1	本體BODY	ASTM A351 Gr.CF8M SS304/SS316L
4	球BALL	SS316
5	中軸STEM	SS316
9	側蓋 END CAP	ASTM A351 Gr.CF8M SS304/SS316L
12	球墊SEAT	RTFE
13	小薄片THRUST WASHER	RTFE
14	中口 STEM PACKING	RTFE
15	鐵圈 GOAND BUSH	SS304
19	把手 HANDLE	SS304
21	把手 HANDLE COVE	VINYL GRIP
22	下螺帽 STEM NUT	SS304
24	上螺帽 HANDLE NUT	SS304
28	鎖片 LOCKING PAD	SS304
29	盤型華司BELLEVILLE WASHER	SS304-CAP
30	防松華司TAB WASHER	SS304
31	O型環 O-RING	VITON
32	抗磨片 PACKING FOLLWER	PTFE+25%G.F
35	螺絲 BODY BOLT	SS304
36	彈簧華司BOLT WASHER	SS304
37	螺帽 BOLT NUT	SS304

衛生級三片全包球閥產品應用：
衛生級球閥采用SUS304、316L制作，可以滿足食品、生物制藥領域各種介質的要求，其光滑、無縫、自動排空手工藝流體通道還適用于蒸汽踏它就地清洗的需要，衛生級三片全包球閥在制造加工過程中嚴格按衛生級要求進行質量臨控，是為GMP要求而設計的。

相關產品

名稱：三片式衛生級對焊球閥

名稱：衛生級三片全包球閥

·衛生級三片全包球閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·衛生級三片全包球閥產品標準：
我們的產品按國際及國內相關標準驗收，產品實行"全程跟蹤"服務；隨貨提供"銘牌""質量證明""質保卡"，產品帶有"說明書""檢驗報告"等相關說明。
·衛生級三片全包球閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·衛生級三片全包球閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·衛生級三片全包球閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。

產品品牌	PSKEE
產品型號	PSK-3081QF-H
產品口徑	DN15-DN100
產品壓力	800PSI
產品材質	304，316L
產品應用	食品,制藥,化學工業
產品特點	●派司克閥門，PSKEE工業品質。 ●質量保證，交貨快捷，售后完善。 ●產品三包：包修、包換、包退。 ●（PSKEE）Pipeline Safety Keeper。 ●PSKEE工業品牌閥門，管道的安全管理員。 ●銷售熱線：021-31007661、31007662。
